Внимание! Перед тем как открыть скетч код, обязательно нужно разархивировать. Запускать надо файл «Relay-1.2.ino». Если вы сделали все правильно, откроется несколько вкладок с кодом.
Благодаря винтовым клемма подключение не займет много времени, а полностью сборка и настройка занимает всего около 15 минут. Их основное отличие заключается в том, что голубые упаковки заказываются из Китая, а оранжевые являются продукцией для нашего рынка.
Обзор Wi-Fi реле SonoFF: для чего оно нужно и как подключается
Sonoff – это бренд компании ITEAD. Под ним выпускаются устройства «умного дома» и устройства автоматизации. Все они работают на базе беспроводных модулей и поддерживают удаленное управление через специальное приложение под названием eWeLink. Управление осуществляется через сервера компании.
Под брендом Sonoff производятся недорогие модули, такие как реле, выключатели и розетки, управляемые от смартфона и поддерживающие подключение к домашней беспроводной сети через коммутаторы и маршрутизаторы.
Реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома носит название Wi-fi реле Sonoff. Простые модели управляются только по Wi-fi, а более продвинутые могут управляться по радио каналу.
Особенностью устройств является то, что они интегрируются в экосистему умного дома и могут работать с сервисами и системами Google Home, Nest, а также Amazon Alexa.
Внешний вид устройства отличается эстетичностью, поэтому они идеально вписываются в любой интерьер.
Обратите внимание! Сейчас на отечественном рынке реализуется две разновидности Wi-fi реле Sonoff, в оранжевых и голубых упаковках. Их основное отличие заключается в том, что голубые упаковки заказываются из Китая, а оранжевые являются продукцией для нашего рынка.
Важно! Обратите внимание, что независимо от типа ВЧ пультов, максимальное число, которое вы можете добавить, составляет 4 (1–4 кнопки/занавес/будильник).
Sonoff Basic (Подключение за 10 Минут) Настройка eWeLink
- с Play Market или Appstore скачать приложение eWelink и зарегистрироваться в нем;
- нажать и долго держать кнопку на корпусе устройства, тем самым подав питание на него;
- клавишу можно отпустить лишь после того как начнет мигать светодиодный индикатор;
- в приложении требуется нажать на значок поиска устройств;
- указать параметры беспроводного подключения и назначить имя устройства;
- пользоваться можно нажатием на кнопку на самом устройстве и со смартфона.
Сопряжение
С помощью маленькой отвертки или спички нажмите и придержите клавишу сопряжения в течение 7 секунд, пока синий светодиод быстро не моргнет 3 раза.
Добавление учетной записи
EWeLink осуществит автоматический поиск и присоединится к устройству.
Помните: eWeLink удерживает исключительно протокол связи 2/4 G и WiFi. 5G+WiFi не работает!
Возможно, прибор находится «в самостоятельном режиме» на eWeLink, тогда ему требуется некоторое время (1–2 минуты) для соединения в одну пару с маршрутизатором и сервером. Если светится зеленый световой диод, то механизм находится в режиме «онлайн». Когда eWeLink по-прежнему изображает «офлайн» — просто выключите программу eWeLink и перезапустите.

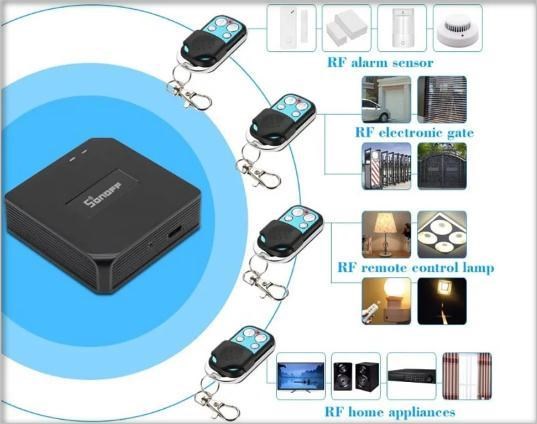

Добавить пульт ДУ
Войдите в интерфейс управления мостом RF. Нажмите «+», чтобы добавить RF-пульт.
Важно! Обратите внимание, что независимо от типа ВЧ пультов, максимальное число, которое вы можете добавить, составляет 4 (1–4 кнопки/занавес/будильник).
Если вы хотите добавить пульт дистанционного управления с 4 кнопками, выберите из выпадающего меню «4 кнопки» и нажмите кнопку. Подтвердить (Confirm). Затем вы увидите 4 кнопки устройства на интерфейсе. Как вы можете видеть, есть Button0, Button1, Button2, Button3. Вам нужно будет прописать клавиши с RF Remote button A B C D — каждую по отдельности.
Обучение с помощью кнопок RF
Если вы используете другой ДУ пульт RF для обучения с Button0, он перезапишет предыдущие коды. Повторите описанные выше шаги, чтобы изучить другие кнопки. Если не успеете завершить успешно процесс «обучения» в течение 1 минуты, он будет переведен в режим «таймаут» и выйдет из режима обучения.
- Держите расстояние между RF-мостом и RF-пультом в пределах 30 метров.
- Если вы желаете отменить кнопки сопряжения, удалите добавленный радиочастотный пульт дистанционного управления.
- Один RF-мост поддерживает добавление до 4-х пультов с дистанционным управлением.
Теперь один радиочастотный 433 может управляться с 4-х радиопультов на 433 МГц. Что успешно позволяет управлять до 16 радиоуправляемыми устройствами через приложение. Для этого достаточно взять в руки смартфон, выбрать программу синхронизации eWeLink и указать, что именно должна делать кнопка.
Обратите внимание! Сейчас на отечественном рынке реализуется две разновидности Wi-fi реле Sonoff, в оранжевых и голубых упаковках. Их основное отличие заключается в том, что голубые упаковки заказываются из Китая, а оранжевые являются продукцией для нашего рынка. Особенностью устройств является то, что они интегрируются в экосистему умного дома и могут работать с сервисами и системами Google Home, Nest, а также Amazon Alexa. Это достаточно удобно, не нужно вставать из-за компьютера для того, чтобы проверить выключили свет дети у себя в комнате или нет.

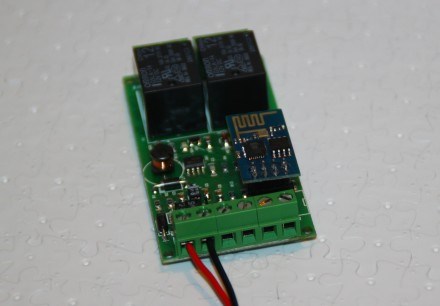

WI-FI реле на 2 канала
Сердцем данного устройства является самый популярный на данный момент чип ESP8266.
В ближайшее время появятся новые Wi-Fi – решения на той же плате.
МР3500 станет приятным открытием для тех, кто любит пользоваться Андроид-гаджетами. Мы сделали для смартфона демонстрационную программу с интуитивно понятным интерфейсом.
Благодаря винтовым клемма подключение не займет много времени, а полностью сборка и настройка занимает всего около 15 минут.
Напряжение питания: 12 B
Ток потребления максимальный: 450 мА
Тип питания: постоянный
Количество выходов: 2 шт
Напряжение коммутации: 220 В
Максимально допустимый ток нагрузки: 10 А
Длина модуля: 75 мм
Ширина модуля: 38 мм
Высота модуля: 20 мм
Вес, не более: 100 г
Есть два варианта работы модуля – это раздача c собственной сети WI-FI и подключение МР3500 к уже существующей домашней сети. В комплекте с устройством идет понятная инструкция и бесплатная программа WIFI_2RELE.apk для Android, с помощью которой можно управлять каждым из двух реле, установленных на плате.
!SetR0_1 — выключить реле 1
!SetR1_1 — включить реле 1
!SetR0_2 — выключить реле 2
!SetR1_2 — включить реле 2
1.) Проекты «Умный дом»
2.) Управление освещением, вентиляцией, жалюзи, воротами
3.) Подключение бытовых приборов, к примеру мультиварки
4.) Кормление домашних животных
Кстати, конструкцию кормушки и техническую часть мы тоже обязательно опишем в следующей публикации.
1. МР3500 – это собственная разработка Мастер Кит на чипе ESP8266, представляющее из себя два дистанционно управляемых реле.
2. Небольшие размеры, а далее я думаю появится и «нано-версия»
3. Простота в использовании
4. Привлекательная цена готового решения
5. Подходит под разные потребности
С появлением такого модуля даже у домашних разработчиков различных arduino-решений «умных домов» появляется возможность подключения своих устройств в Wi-Fi-сети без «заморочек» с программированием на уровне микроконтроллера.
[expert_bq id=»5263″]WiFi реле для умного дома для управления любыми электроприборами через интернет с функцией статистики использования электроэнергии. Если у вас не выходит разобраться в проблеме, пишите мне![/expert_bq]
