Кримпер напоминает плоскогубцы с отверстиями. В них вставляется часть провода с разъемом. Он заменяется клещами для обжима. Для простоты понимания необходимо запомнить следующую цветовую схему распиновки первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй бело-зеленый и зеленый. Скручивание осуществляется с целью снижения степени влияния внешних электромагнитных помех и взаимных наводок в процессе передачи сигналов.
Как происходит ремонт в целом
Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах.
Перед тем, как обжать интернет-кабель, необходимо разобраться с длиной нужного фрагмента и способом его крепления – это сильно влияет на длину. Так, если провод будет прокладываться в коробе, его «трасса» удлинится за счет сохранения прямолинейности участков.
Протянув провод напрямую, мы получим экономию его длины, но при этом крепить его придется к стене напрямую специальными скобами, а вид помещения будет крайне далек от эстетики. Да и повредить витую пару в этом случае намного проще.
Еще один важный момент в пользу выбора короба или кабельного канала в плинтусе. Демонтировать уже обжатый кабель через каналы или небольшое сечение короба скорее всего не получится, но обычно короб или плинтус легко снимаются. После этого можно спокойно снять провод и поставить короб/плинтус на месте. Все стены целы, нигде нет дыр, витая пара не повреждена.
Обжим витой пары: схема обжима, инструменты, правила и порядок
- собственно LAN-кабель, длина определяется по потребностям, но не более 55 м для категорий 5…5е;
- бокорезы (они же кусачки) или острый нож для обрезки изоляции и разрезания кабеля;
- коннекторы RJ45 и колпачки (последнее не обязательно, но значительно улучшает качество обжима интернет-кабеля);
- специальные клещи для обжима, их называют кримпер. Кстати, на профессиональном инструменте есть аналог бокорезов для зачистки концов провода;
- LAN-тестер.
Какой кабель используют для подключения интернета

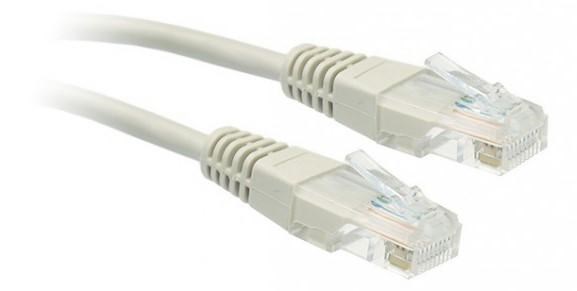

Стандартный вариант – кабель с маркировкой RJ45. Он выпускается круглым в сечении или плоским. Если обжимка сетевого кабеля уже выполнена с обоих концов, он называется патч-корд.
Патч-корды выпускают разной длины, от 0,5 м до 10…20 м. Интересно, что плоский кабель иногда бывает удобен для прокладки в зауженных местах – например, в дверных проемах, в ограниченным по размеру сечения кабельных каналах плинтусов. Также плоский кабель меньше «боится» перегибов.
Основные характеристики качественных витых пар, иначе называемых также «сетевой кабель LAN»:
- материал оболочки медной жилы – поливинилхлорид, полиэтилен, полипропилен. Чем выше качество витой пары, тем лучше защита проводов от диэлектрических помех, горения и высоких температур. Так, для качественных изделий применяют тефлон, вспененный полиэтилен, не поддерживающие горение полимеры (маркировка LSZH);
- толщина наружной оболочки – 0,6…0,9 мм в зависимости от категории;
- допустимая зона укладки – внутренняя или наружная, универсальная. Интересно, что цветовая маркировка говорит об особенностях защитного слоя. Серые витые пары используют для жилых и офисных помещений, строго внутри в условиях нормальной влажности, оранжевые хорошо защищены от горения, черные подходят для наружной прокладки;
- количеству жил – одножильный и многожильный. Одножильный имеет неплохие характеристики, но для прямого подключения устройств не подходит. К его окончаниям монтируют так называемые «информационные розетки». Многожильный – это как раз привычный RJ45, оканчивающийся коннекторами. Поскольку в нем сигнал затухает быстрее, чем в одножильном, допустимая длина витой пары не должна превышать 100 м;
- наличие экранирования – может быть общим для всех жил, для каждой пары, для пары и общим;
- расчетная скорость передачи данных. Наиболее важный параметр, который определяет, насколько быстро и качественно будет передаваться информация по LAN-кабелю. Для домашних и офисных сетей используются витые пары категорий CAT5…7.
Разбираясь в правилах обжимки кабеля RJ45, мы будем рассматривать витую пару CAT5, с четырьмя витыми парами https://lan-art.ru/catalog/kabel-vitaya-para/kabel-utp-4-pary/, не экранированными отдельно, в общем экране.
Витую пару необходимо обжимать правильно, иначе интернет-канал может получиться неустойчивым к помехам. При большой длине кабеля устройства могут не «увидеть» друг друга либо возникнут значительные потери данных, что недопустимо для нормального функционирования локальной сети или интернета. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Протянув провод напрямую, мы получим экономию его длины, но при этом крепить его придется к стене напрямую специальными скобами, а вид помещения будет крайне далек от эстетики.
Что такое обжим витой пары и как его делать

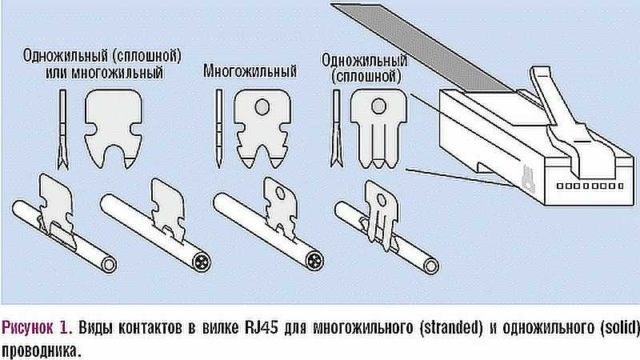

Типы ножей в коннекторах RJ45 для разных проводов разные
На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.
Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим
Оптимальный вариант для обжима витой пары своими руками
При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.
При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.
Как обжать интернет кабель RJ 45 своими руками: 4-х и 8-ми жильный — Строительство и ремонт
Выбор схемы распиновки проводов
Схема расположения 8 проводов витой пары в коннекторе
Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.
На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.
Перекрестная схема расположения восьми проводов при обжимке витой пары
Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.
Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)
