Высота и ширина модуля SFP сравнима с высотой и шириной гнезда RJ–45. Именно небольшие габариты сыграли ключевую роль в успехе этого интерфейса. Посадочное место для модулей SFP имеет те же габариты что и SFP, разница заключается в протоколах передачи информации между модулем и коммутатором. Используются преимущественно в целях организации прямой связи с заключительным оборудованием сети, например ПК или портативным устройством.
1G SFP
| Model | QSFP+ Q+DA0001 | Q+85MP01D | Q+BC0003-S+ |
| CRS326-24S+2Q+ | + | + | + |
| CRS354-48G/P-4S+2Q+ | + | + | + |
| Легенда | ||
| Цветовые коды | Не поддерживается | Смотри сноски ниже |

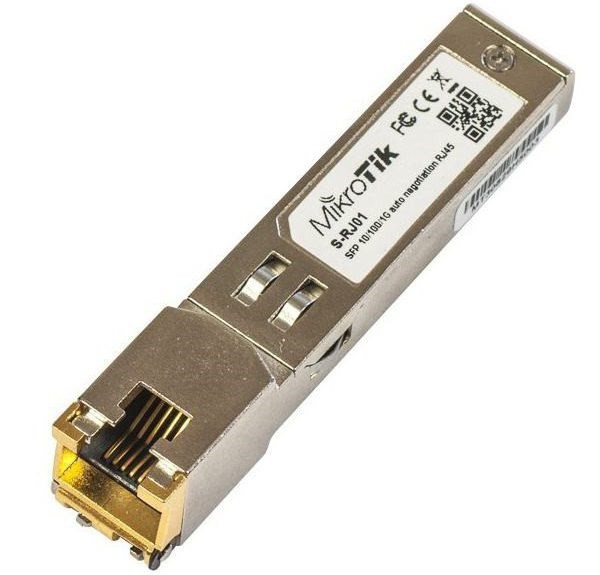

Таблица показывает, на каких скоростях может работать медный модуль S-RJ01. Данные модули будут работать только в том случае, если активировано автосогласование скорости портов (auto-negotiation). При заданных жестко скоростях портов соединение не установится.
| Link Speed | Max MTU |
|---|---|
| 10Gbps | 10218 |
| 5Gbps | 10218 |
| 2.5Gbps | 10218 |
| 1000Mbps | 1504 |
| 100Mbps | 1504 |
| 10Mbps | 1504 |
Модули SFP, SFP и XFP. Общая информация
- CCR1072-1G-8S+ — Все SFP+могут работать в режиме 1G.
- CCR1036-8G-2S+ — Все SFP+могут работать в режиме 1G..
- CCR1009-8G-1S-1S+ — Все SFP+могут работать в режиме 1G.
- CCR1009-7G-1C-1S+ — Все SFP+могут работать в режиме 1G.
- CSS326-24G-2S+RM — Все SFP+могут работать в режиме 1G.
- CRS3xx series switches — Все SFP+могут работать в режиме 1G.
- RB4011 series — Только первый порт SFP+ может работать в режиме 1G.
- CRS226-24G-2S+ -Только первый порт SFP+ может работать в режиме 1G , второй порт SFP+2 только в режиме 10G.
- CRS210-8G-2S+ -Только первый порт SFP+ может работать в режиме 1G , второй порт SFP+2 только в режиме 10G.
10 Gigabit Ethernet
S+RJ10
Эти модули используются только в 10G SFP+ портах с включенным автосогласованием.
| Speed | Cable type | S+RJ10 to Ethernet port |
|---|---|---|
| 10BASE-T | Cat5e/6 | 100m |
| 100BASE-T | Cat5e/6 | 100m |
| 1000BASE-T | Cat5e/6 | 100m |
| 2.5GBASE-T | Cat5e/6 UTP | 100m |
| 2.5GBASE-T | Cat5e/6 STP | 100m |
| 5GBASE-T | Cat5e/6 | 100m |
| 10GBASE-T | Cat6/7 | 30m |
Новые ревизии S+RJ10 теперь поддерживают jumbo frames до 10218 байт на скорости 2.5Gbps, 5Gbps и 10Gbps.
| Link Speed | Max MTU |
|---|---|
| 10Gbps | 10218 |
| 5Gbps | 10218 |
| 2.5Gbps | 10218 |
| 1000Mbps | 1504 |
| 100Mbps | 1504 |
| 10Mbps | 1504 |
Перейдем к обзору интерфейсов. Начнем с наиболее популярных интерфейсов для портов со скоростью передачи 1 Гб/c. Хотя, производство этих модулей продолжается, так как оборудование с этими интерфейсами еще активно используется и выпускается. Ограниченная длина кабеля — до 100 метров, что заставляет использовать коммутаторы с SFP Uplink-разъемами для прокладки сети в больших зданиях.
Стоимость
Сколько стоит SFP-модуль? Цена этого устройства зависит от его назначения, технических характеристик, сферы использования. Стоимость самых недорогих SFP составляет 1500 рублей. Максимальная цена — 8 тысяч рублей.

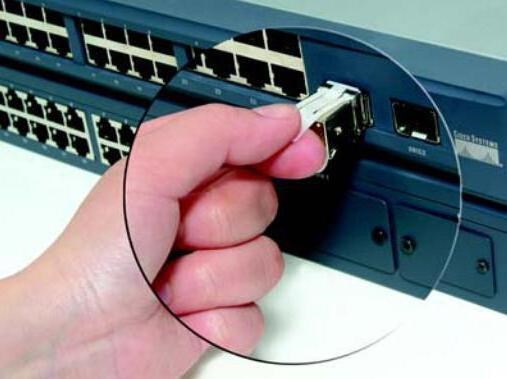

Что это такое — SFP-модуль, мы уже выяснили, но как настроить его и подключить к оборудованию? Первый шаг — присоединить трансивер к устройству. Затем подключить оптический кабель к порту SFP-модуля. Если до этого он лежал в холодном месте, дайте приемопередатчику нагреться при комнатной температуре, чтобы избежать конденсата. Сложностей с подключением возникнуть не должно.
SFP-модули — что это такое? SFP-модуль: типы, цена и подключение
- Быстрая замена. Для того чтобы заменить модуль, не нужно отключать от питания компьютер. Это сокращает время на установку и не прерывает рабочий процесс.
- Малый форм-фактор. Производители электроники могут разместить множество разъемов для модулей в приборе. Это позволяет одному оборудованию обслуживать огромную численность сетевых устройств.
- Скоростная передача информации. Особенность в том, что модули SFP-типа обеспечивают скоростное Интернет-соединение. Обработка данных ускоряется, увеличивается скорость передачи информации для приложений.
- Дальние расстояния. Модули обеспечивают быструю пересылку данных на расстояние до ста двадцати киллометров.
- Высокая отказоустойчивость. Стандарт SFP при скачках напряжения не выходит из строя, поэтому можно быть абсолютно уверенным в исправности оборудования.
- Поддержка цифрового оптического контроля. Некоторые модели наделены функцией поиска неполадок и проверки параметров на соответствие.
Для оборудования MikroTik с портами SFP+, которые поддерживают скорости 10G и 1G, требуется выставить одинаковые параметры линка соединения с двух сторон. Для гигабитных линков используйте следующую конфигурацию: Для оборудования MikroTik с портами SFP , которые поддерживают скорости 10G и 1G, требуется выставить одинаковые параметры линка соединения с двух сторон. Для этих целей в состав коммутатора входит группа портов, состоящая из 24 портов Fast Ethernet для медного кабеля витая пара.
Модули SFP, SFP+ и XFP. Общая информация
Предназначением модулей (трансиверов) является преобразование сигналов от активных устройств сети в световые волны.
Чтобы лучше понять место модулей (трансиверов) в сетевой инфраструктуре, рассмотрим их применение на примере.
Возьмем типичный коммутатор Ethernet, например DES-3200-26.
Используя его на уровне доступа сети, мы должны подключить к его портам линии от абонентов. Для этих целей в состав коммутатора входит группа портов, состоящая из 24 портов Fast Ethernet для медного кабеля «витая пара». Эта группа портов показано на Фото 1.
Фото 1. Группа портов коммутатора для подключения конечных абонентов.
Эта группа портов традиционно состоит из портов для кабеля «витая пара» с разъемами RJ-45. Дальность передачи сигнала при этом составляет до 100 метров общей длины линии, и этого, в подавляющем большинстве случаев, достаточно. Большинство конечных абонентов в офисах или многоквартирных домах находятся не далее 100 метров от коммутатора.
Более сложным является выбор типа портов в группе, называемой традиционно, UPLINK. Эта группа портов показана на Фото 2.
Выход на самом деле очень прост. Коммутатор комплектуется портами UPLINK, но эти порты не комплектуются приемо-передатчиками. А приемо-передатчик становится отдельным, съёмным, устройством. Это решение «взято на вооружение» всеми производителями. На фото 3 и 4 вы можете найти примеры реализации такого решения.

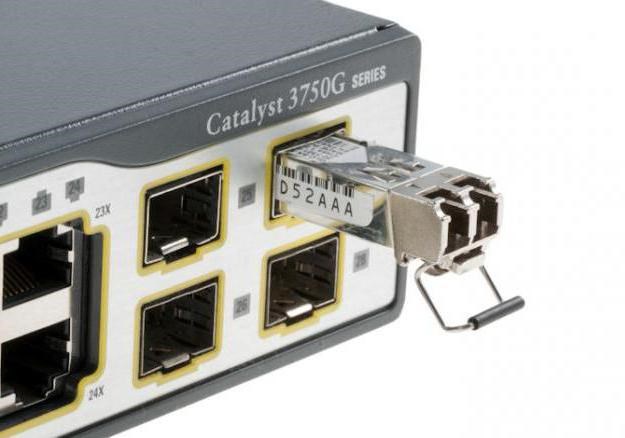

Фото 3. Коммутатор с портами для модуля SFP

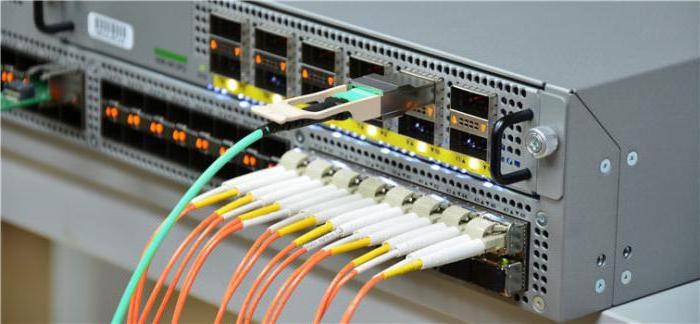

Фото 4. Сетевой адаптер с портами для модуля SFP
Все это вместе принято называть — интерфейс. Также часто используют выражение — форм-фактор. Такое выражение тоже корректно, но, лучше использовать понятие интерфейс, так как под словом форм-фактор в основном подразумевают именно габаритные размеры, а уже электрические параметры и протоколы передачи.
Перейдем к обзору интерфейсов. Начнем с наиболее популярных интерфейсов для портов со скоростью передачи 1 Гб/c.
