С помощью стриппера надрезаем защитную оболочку и удаляем ее. Длина освобожденных проводников – 1,5-2 см UTP простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;. Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.
Когда может пригодиться обжим RJ-45?
Техника постоянно совершенствуется, появляются новые приборы, сопряженные с интернетом. Если дома есть большой кусок сетевого кабеля и инструмент для обжима, не придется приобретать дорогие патч-корды или вызывать каждый раз специалиста.
Отработанная процедура изготовления кабеля занимает не более 5 минут.
Вот несколько ситуаций, для разрешения которых пригодится умение обжимать:
Если количество техники в доме возрастает, обычно новое устройство просто подключают по Wi-Fi. Но такая связь имеет свои недостатки – например, слабеет из-за большого расстояния или капитальных стен. Соединение по проводу гораздо надежнее и стабильнее
Некоторые современные дорогостоящие бытовые приборы, например, холодильники и большая часть телевизоров, оснащаются дополнительной опцией – выходом в интернет. Соединения IP-TV также осуществляются через сетевой кабель
Устройства внутриквартирной сети соединяются между собой или напрямую, или через сетевой коммутатор (switch). Взаимодействие зачастую происходит наиболее верным способом – подключением проводов, которые нуждаются в двухстороннем обжиме
Сломать коннектор просто – достаточно наступить на него ногой. Если провода или вилки не защищены и не спрятаны в кабель-каналы, они часто перегибаются, изнашиваются, перетираются. Особо активные домашние питомцы – кошки, щенки, крысы, хомяки – умудряются за пару секунд перегрызть толстый провод
Если срочно нужно подготовить проект или завершить дипломную работу, а кабель пришел в негодность, выручают порой только собственные навыки. Особенно, если неприятность произошла поздно вечером, когда закрыты все магазины, или вы находитесь далеко от города.
Всех ситуаций, связанных с витой парой, не предусмотреть, поэтому лучше знать заранее, как устроен LAN-кабель и как производится его обжим.
Как обжать интернет кабель RJ-45 своими руками: варианты и порядок обжима коннектора для интернета
Материалы и инструменты для работы
Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.
Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.
Интернет-кабель типа витая пара
Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

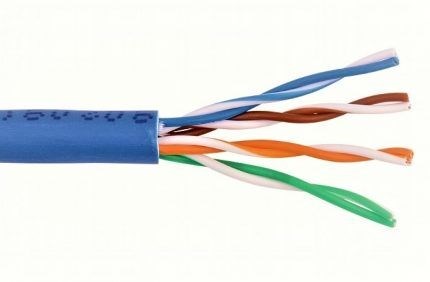

На схеме – стандартная витая пара, которую используют для самостоятельной обжимки. Под изоляцией прячутся 4 пары проводов, свитых по цвету: голубой с бело-голубым, оранжевый с бело-оранжевым и т.д
Но не следует думать, что это единственный вид сетевого кабеля.
На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:
- UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
- FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
- STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.
Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.
Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.
Схематичное изображение FTP кабеля. Если обычный UTP кабель ограничивают по длине, иначе пропадает сигнал, изделие с двойной защитой протягивают на расстояние, превышающее 100 м
Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.
Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.
И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.
Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е. Если обычный UTP кабель ограничивают по длине, иначе пропадает сигнал, изделие с двойной защитой протягивают на расстояние, превышающее 100 м. В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит с , используется следующий порядок прямого обжима.

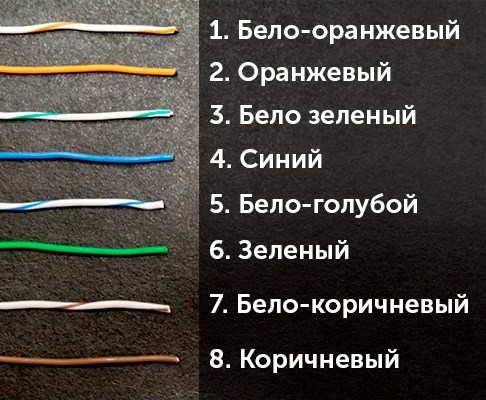

Распиновка RJ-45 по цвету на 8 жил (4 пары до 1000 Мбит/с)
- От компьютера к компьютеру. Такая схема позволяет объединить 2 компьютера в сеть напрямую. В локальных сетях, где больше 2х компьютеров использовать невозможно!
- От компьютера к сетевому коммутатору
Распиновка для локальной сети, в которой больше 2х компьютеров:
Рассматривать схему подключения 2х компьютеров напрямую не вижу смысла, т. к. сетевое оборудование сейчас очень доступно. За 400р. можно купить сетевой коммутатор на 5 гнезд.
Поможем с локальной сетью в СПб
Если у Вас нет времени самостоятельно проектировать, монтировать и настраивать локальную сеть у Вас в организации, мы готовы помочь , если вы находитесь в СПб . Переходите по ссылке, оставляйте заявку, и мы решим Вашу проблему.
Обжим и распиновка Ethernet кабеля (витой пары) для сети и интернета: обжимка 8 и 4 жил, прямой и перекрестный (кроссоверный) обжим, распиновка патч корда схема и фото
