Что такое драйвер для led-светильников, как подобрать и проверить это устройство?
Светодиоды экономичны и долговечны. Но люстра или фонарь часто перестают гореть, хотя все элементы целы. Чтобы восстановить работоспособность различных устройств, необходим ремонт драйвера светодиодного светильника. В большинстве случаев он и является основной причиной неисправности.
Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

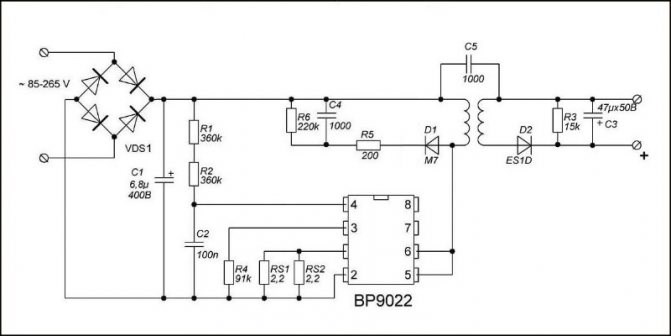

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.
Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

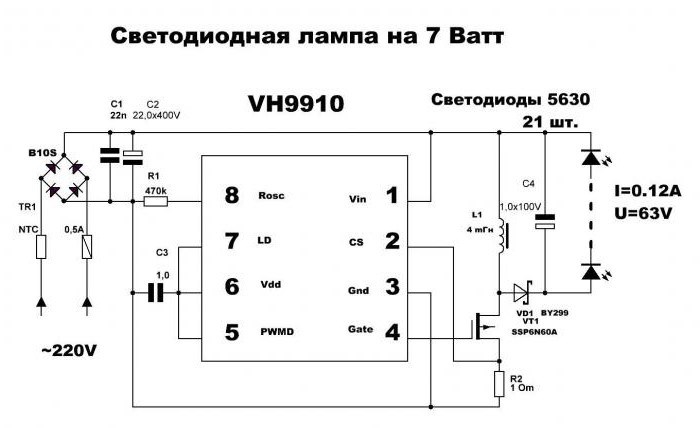

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.
- Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
- Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
- Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.
Замена электролитических конденсаторов в драйвере для светодиодных светильников.
Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.
- только LED приборы без дополнительных деталей;
- изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.
В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.
При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.
Блок питания Mean Well HDR-60-12, четвёртый из шести. Тест-обзор, внутреннее устройство и принципиальная схема блока питания

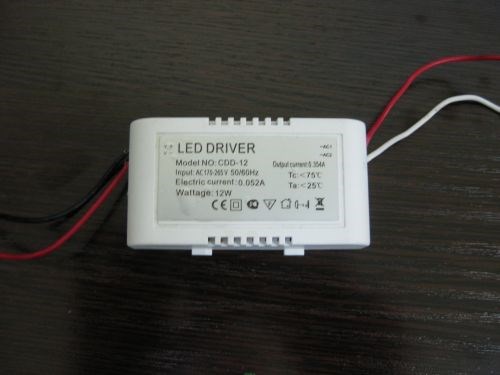

LED driver ремонт: конструкция светодиодных источников освещения
Ремонт драйверов светодиодов: как выглядит процедура?
В первую очередь, следует проверить конденсаторы. Об их неисправности указывает мигание ламп или полное затухание. Самое слабое место схемы – ограничитель сопротивления, у которых уничтожается графитовый слой.
Отдельного внимания заслуживают драйверы с резисторным делителем. У таких механизмов сначала нужно проверить номинал сопротивления. Также может оборваться провод в рампе или поломаться диодный мост.
Если говорить про ремонт LED драйвера импульсного типа, то он выглядит сложнее. Если из строя вышел один светодиод, его можно закоротить. Но это не всегда поможет, поскольку в наших электросетях скачки напряжения не редкость. Надежность просто уменьшится, и ее уже может не хватить.
Ремонт драйвера светодиодного светильника – это трудоемкий процесс, который требует специальной подготовки и наличия инструментов. С подобной задачей справятся только опытные и квалифицированные электрики. В штате работают именно такие специалисты, которым по силам выполнить ремонт драйверов LED светильников любого типа и сложности.
Если решение об установке стабилизатора принято, то проще всего собрать его на специализированной микросхеме LM7812 (КР142ЕН5А). Схема включения проста и не требует наладки. Тип стабилитрона Д814Г Д815Д КС620А 1N4742A BZV55C12 1N5242B Ток нагрузки 5 мА 0,5 А 50 мА 25 мА 5 мА 40 мА Напряжение стабилизации 12 вольт. С противоположной стороны находятся помехоподавляющие конденсаторы, причем один из них составной, из двух включенных последовательно.

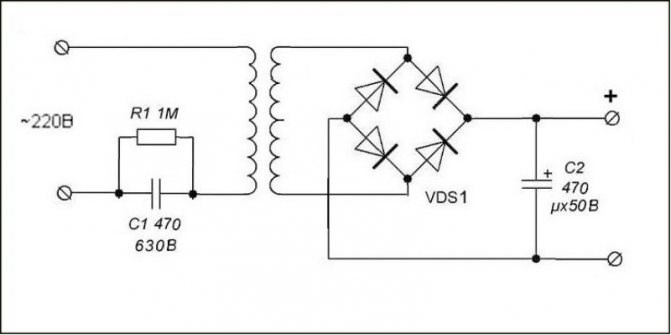

Самостоятельная намотка трансформатора
Полный расчет и изготовление самодельного силового трансформатора сложны, трудоемки, требуют инструментов и навыков. Поэтому будет рассмотрен упрощенный путь – подбор подходящего по железу блока и переделка его на 12 В.
Если есть готовый трансформатор, но нет схемы его подключения, надо вызвонить тестером его обмотки. Обмотка с самым большим сопротивлением скорее всего будет сетевой. Остальные обмотки надо удалить.
Дальше вычисляется число витков на вольт по формуле n=50/S. Для 12 вольт надо намотать 12*n витков с запасом около 20% на потери в меди и на стабилизаторе. А если его нет, то на падение напряжения под нагрузкой. И последним шагом выбирается сечение провода намотки по графику для плотности тока 2-3 ма/кв.мм.
| Трансформатор | Обозначение выводов вторичной обмотки | Напряжение, В | Допустимый ток, А |
| ТПП48 | 11-12, 13-14, 15-16, 17-18 | 13,8 | 0,27 |
| ТПП209 | 11-12, 13-15 | 11,5 | 0,0236 |
| ТПП216 | 11-12, 13-14, 15-16, 17-18 | 11,5 | 0,072 |
Тест проходил при входном напряжении около 225 Вольт и 105-110.
СВАРОЧНЫЙ ИНВЕРТОР. Принципиальная схема, описание, диагностика, ремонт, рекомендации по ремонту, тест.
- на выходе понижающей обмотки трансформатора при замере напряжения вольтметр покажет эффективное напряжение (в 1,4 раза меньше амплитудного);
- на фильтрующем конденсаторе без нагрузки постоянное напряжение будет примерно равным амплитудному (говорят, что на конденсаторе напряжение «поднимается» в 1,4 раза);
- если стабилизатор отсутствует, то под нагрузкой напряжение на емкости просядет в зависимости от тока;
- для работы стабилизатора нужно определенное превышение входного напряжения над выходным, их соотношение ограничивает КПД блока питания в целом.
Подбор готового трансформатора
Если есть готовый трансформатор с подходящей по току и напряжению вторичной обмоткой, можно попробовать подобрать готовый. Например, в серии ТПП есть подходящие изделия с напряжением вторичных обмоток, близким к 12 вольтам.
| Трансформатор | Обозначение выводов вторичной обмотки | Напряжение, В | Допустимый ток, А |
| ТПП48 | 11-12, 13-14, 15-16, 17-18 | 13,8 | 0,27 |
| ТПП209 | 11-12, 13-15 | 11,5 | 0,0236 |
| ТПП216 | 11-12, 13-14, 15-16, 17-18 | 11,5 | 0,072 |
Плюс этого решения – минимальная трудоемкость и надежность заводского исполнения. Минус – трансформатор содержит и другие обмотки, габаритная мощность рассчитана и на их нагрузку. Поэтому в массогабаритных показателях такой трансформатор будет проигрывать.
В итоге слетело 6 транзисторов, т.е. одно плечо моста в хлам.
Теперь провода уже можно шевелить смело. Причина – не пропай стыка проводов, т.е. управляющие импульсы на трансформатор попадали лишь в момент касания не спаянных проводов. При указанном направлении будут одновременно открываться либо два верхних, либо два нижних плеча моста и ток через первичку не потечет. Производитель заявляет для данного блока питания максимальный размах пульсаций в 120 мВ, я при полной нагрузке получил размах до 100мВ, что почти достигло максимального заявленного значения.
Цвета светодиодов

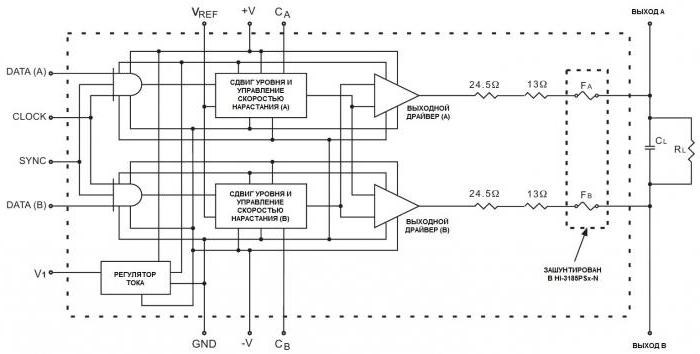

Всего можно выделить два типа драйверов для светодиодов:
- Импульсные. С помощью таких устройств создаются в выходной части устройства высокочастотные импульсы. Функционирование основывается на принципах ШИМ-модуляции. Среднее значение тока зависит от коэффициента заполнения (отношения длительности одного импульса к частоте его повторения). Ток на выходе меняется за счет того, что коэффициент заполнения колеблется в интервале 10-80%, а частота остается постоянной.
- Линейные – типовая схема и структура выполнены в виде генератора тока на транзисторах с р-каналом. С их помощью можно обеспечить максимально плавную стабилизацию питающего тока в случае, если напряжение на входе неустойчиво. Отличаются дешевизной, но у них малая эффективность. При работе выделяется большое количество тепла, поэтому можно использовать только для маломощных светодиодов.
Импульсные получили большее распространение, так как у них КПД намного выше (может достигать 95%). Устройства компактные, диапазон входного напряжения достаточно широкий. Но есть один большой недостаток – высокое влияние различного рода электромагнитных помех.
Блок питания 12 Вольт, 20 Ампер и 240 Ватт с пассивным охлаждением. Обзоры, тесты и испытания блоков питания. Купоны на скидки. Обзоры источников питания
- SW – подключение выходного коммутатора.
- GND – отрицательный вывод источников питания и сигнала.
- DIM – регулятор яркости.
- CSN – датчик входного тока.
- VIN – положительный вывод, соединяемый с источником питания.
Разновидности диммируемых драйверов
- Подключаются между БП и источником света. Они позволяют управлять энергией, которая поступает на LED-элементы. В основе конструкции находятся ШИМ-модуляторы с микроконтроллерным управлением. Вся энергия идет к светодиодам импульсами. От длины импульсов напрямую зависит энергия, которая поступит на светодиоды. Такие конструкции драйверов применяются в основном для работы модулей со стабилизированным питанием. Например, для лент или бегущих строк.
- Второй тип устройств позволяет проводить управление блоком питания. Управление производится при помощи ШИМ-модулятора. Также изменяется величина тока, который протекает через светодиоды. Как правило, такие конструкции применяются для питания тех устройств, которым необходим стабилизированный ток.
Нужно обязательно учесть тот факт, что ШИМ-регулирование плохо влияет на зрение. Лучше всего использовать схемы драйверов для питания светодиодов, в которых регулируется величина тока. Но вот один нюанс – в зависимости от величины тока свечение будет различным. При низком значении элементы будут излучать свет с желтым оттенком, при увеличении – с синеватым.
Данные регуляторы напряжения имеют выходной ток до 1А, и выходное напряжение: 5, 6, 8, 9, 12, 15, 18, 24. Кроме того в этих конденсаторах есть тепловая защита от перегрузок и защита от коротких замыканий. Источник питания стандартного типа собирается с использованием электролитического конденсатора с емкостью не более 10000 мкФ, двухполупериодного выпрямителя мостового типа из диодов с обратным напряжением в 50 вольт и прямым током 3А, а также с предохранителем 0,5А. При указанном направлении будут одновременно открываться либо два верхних, либо два нижних плеча моста и ток через первичку не потечет.
Блок Питания Eltex Pm35 220 12 Схема
СВАРОЧНЫЙ ИНВЕРТОР.
ПРИНЦИП РАБОТЫ, ДИАГНОСТИКА, РЕМОНТ, ТЕСТ.
На схеме есть ошибки, поэтому качество не очень. Схема с исправленными ошибками будет в конце страницы. Для открытия схемы в новом окне нажмите на рисунок.

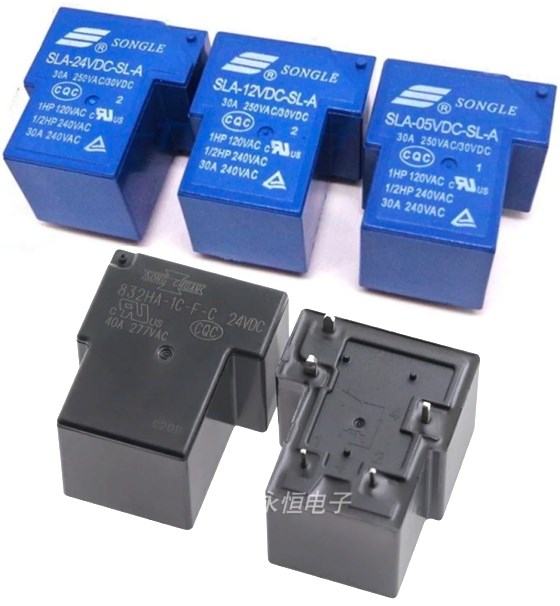

Первичный выпрямитель с системой мягкого заряда конденсаторов. Диодных мостов может быть два, на более низкий ток, сглаживающих конденсаторов может быть и два, и четыре, и шесть. Реле обычно одно на 30 ампер синее на более дешевых инверторах и на 40 ампер черное на более дорогих. Катушка реле на 12 или 24 вольта.
Блок питания для контроллера – типичная транзисторная схема, довольно популярная в кинескопных телевизорах, но в данном варианте на пониженную мощность. Используемый транзистор в корпусе ТО-3 или ТО-247 и площади его фланца хватает для рассеивания выделяемого кристаллом тепла. Блок стабилизирует 24…25 вольт.
ТГР через дополнительные цепи формирования управляющих импульсов управляет силовыми транзисторами.
Блок силовых транзисторов состоит из четырех блоков по три транзистора и в зависимости от типа транзисторов варьируется выходная мощность инвертора от 160 до 250 ампер.
Далее обычно три трансформатора и комплект выпрямителей со средней точкой к каждому. На некоторых аппаратах используется два дросселя на выходе, но на них намотка вторичных обмоток несколько отличается от приведенной.
Ну и последним блоком остался фрагмент схемы, детали которой не попали ни в один из перечисленных блоков.
Вариант 1 транзисторного блока питания
Ремонт драйвера светильника 36вт
А вот теперь тесты.
Блок питания обеспечивает регулировку выходного напряжения в диапазоне от 9 до 14.7 Вольта. Регулировка относительно плавная.
Изначально я планировал из снять, но передумал, так как если со стороны силовых элементов они держатся за счет них, то с противоположной стороны впаяны в плату при помощи запрессованного медного вывода. Тип стабилитрона Д814Г Д815Д КС620А 1N4742A BZV55C12 1N5242B Ток нагрузки 5 мА 0,5 А 50 мА 25 мА 5 мА 40 мА Напряжение стабилизации 12 вольт.
Блок питания Mean Well HDR-60-12, четвёртый из шести

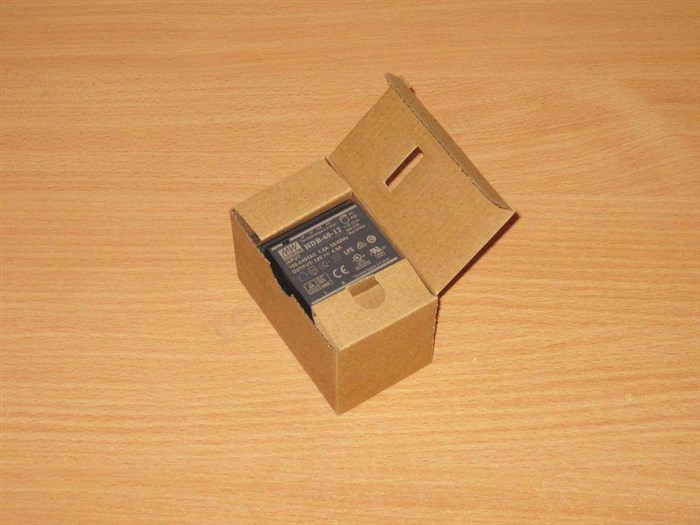

В этот раз блок питания был в родной, картонной коробочке с небольшим окошком.
И как обычно кроме блока питания больше ничего в комплекте нет, все инструкции и рекомендации предлагается скачать в интернете. Чтобы немного упросить задачу, я в ходе обзора буду приводить скриншоты, но можно скачать и полную документацию.
Полное описание на английском
На лицевую панель вынесен только индикатор включения, немного выше есть отверстие для регулировки выходного напряжения.
Подвод питающих проводов снизу, выход к нагрузке — сверху.
Сбоку есть краткая напоминалка, где указано что подключать следует медным проводом, а также следить, чтобы температура окружающего воздуха не превышала 45 градусов.
Серия HDR-60 включает в себя пять моделей с разным выходным напряжением, 5, 12, 15, 24 и 48 Вольт. При этом следует учитывать, что полную мощность в 60 Ватт выдают только блоки питания с напряжением 15, 24 и 48 Вольт, у версий с 5 Вольт выходная мощность всего 32 Ватта, а у обозреваемой (12 Вольт) — 54.
Так как блок питания предназначен для установки на рейку, то все вентиляционные отверстия вынесены на верхнюю и нижнюю часть, что вполне логично и правильно.
Отверстий много, здесь ничего не скажешь, постарались.
Размеры блока питания в сравнении со «стандартным» спичечным коробком 🙂
Сзади расположен механизм фиксации блока питания на DIN рейке. При установки в щитке он располагается снизу.
Если у SDR-120-24 почти весь механизм был металлический и имел пружину, то в данном случае всё заметно проще, пластмассовый механизм с двумя фиксированными положениями.
Диммируемый драйвер
Благодаря этим качествам можно существенно сэкономить на электроэнергии, увеличить ресурс элементов. Используемый транзистор в корпусе ТО-3 или ТО-247 и площади его фланца хватает для рассеивания выделяемого кристаллом тепла. Измерение размаха пульсаций на выходе блока питания проводилось с моей основной электронной нагрузкой, которая участвует в большинстве обзоров блоков питания.
Блок питания 12 Вольт, 20 Ампер и 240 Ватт с пассивным охлаждением
Вообще у меня в планах сделать несколько обзоров подобных БП, но с разной мощностью и сегодня ко мне на стол попал блок питания на 240 Ватт с пассивной системой охлаждения.
На данный момент распространенные безвентиляторные БП имеют мощность до 240-300 Ватт, причем вторые встречаются куда реже и я бы скорее сказал, что 240 Ватт это уже почти максимум.
На этом я закончу краткое вступление и перейду к предмету обзора.

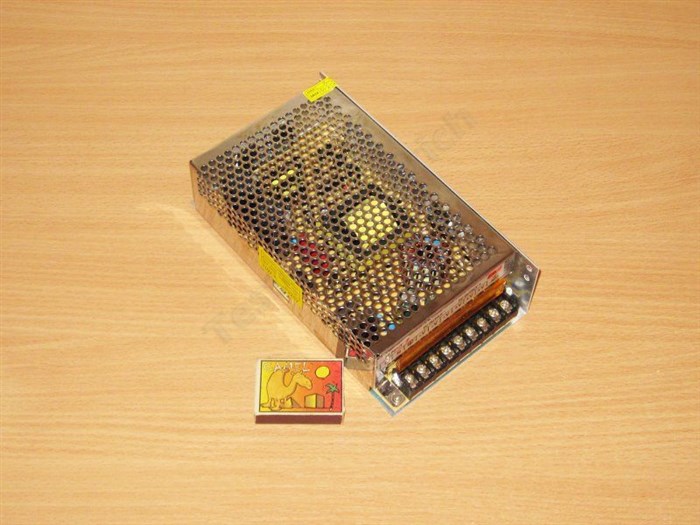

БП в привычном металлическом корпусе, думаю многие видели подобные решения в продаже.
Упакован был в обычную белую коробку, на фото она не попала, да и не особо там есть на что смотреть.
Вход и выход выведены на один большой клеммник, сверху присутствует наклейка с указанием назначения контактов, но приклеили со сдвигом, что может сбить с толку неопытного пользователя.
Клеммник имеет защитную крышку, причем открывается она на 90 градусов, что является хоть и небольшим, но плюсом, так как есть варианты, где крышка не открывается полностью.
Для начала измеряем что на выходе у БП настроено.
Выставлено 12.3 Вольта, диапазон регулировки 10-14.5 Вольта. после проверки выставил что-то близкое к 12 Вольт.
Внешне осматривать больше нечего, потому снимаем верхнюю крышку и посмотрим что внутри.
А внутри блок питания ничем не отличается от других, подобных недорогих блоков.
Мне он сходу напомнил блок питания на 48 Вольт 240 Ватт, я бы даже сказал что они один в один.
Даже наверное не так, фактически это тот же БП, просто на другое напряжение, потому я в самом начале и написал, что реальный производитель неизвестен.
Китайские производители продолжают штамповать свои блоки питания на классической элементной базе. Я не скажу что это плохо, но более именитые производители уже гораздо реже делают БП на базе TL494.
По своему это имеет свои плюсы, ремонт такого БП довольно прост, комплектующие есть везде, да и документации по ним очень много.
Вариант компоновки
