В современном мире, где интернет играет важную роль в повседневной жизни, нередко возникает необходимость установки сетевого оборудования для обеспечения быстрого и надежного подключения к сети. В таких случаях основным компонентом, посредством которого осуществляется передача данных, является витая пара кабеля.

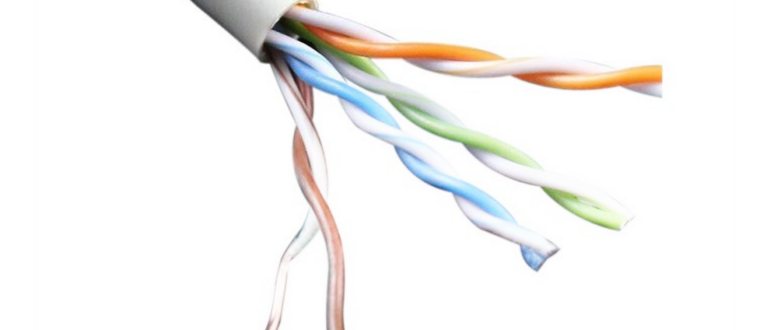

Термин «витая пара» называется из-за того, что внутри кабеля имеются специально переплетенные проводники. Он отличается от обычного провода тем, что проводники в нем делятся на пары, а затем они переплетаются вместе, что позволяет уменьшить электромагнитные помехи и снизить потери сигнала.

Однако, перед покупкой кабеля витой пары, как правило, возникает вопрос о его категории. Как правило, кабели витой пары делятся на несколько категорий в зависимости от их характеристик и возможностей передачи данных. В данной статье мы рассмотрим основные категории таких кабелей и их особенности.

Сколько Категорий Кабеля Витая Пара Существует?

Как называется кабель, состоящий из витых пар?

Кабель, состоящий из витых пар, называется витая пара или витая пара кабель.

Сколько категорий кабеля витая пара существует?

В настоящее время существует несколько категорий кабеля витая пара, которые различаются по техническим характеристикам.

• Категория 1 (Cat 1): витая пара кабеля, предназначенная для использования в телефонных сетях для передачи голосовой информации. Не поддерживает передачу данных.
• Категория 2 (Cat 2): витая пара кабеля, предназначенная для передачи данных со скоростью до 4 Мбит/с. Используется редко.
• Категория 3 (Cat 3): витая пара кабеля, предназначенная для передачи данных со скоростью до 10 Мбит/с. Используется в телефонных сетях и некоторых Ethernet-сетях.
• Категория 4 (Cat 4): витая пара кабеля, предназначенная для передачи данных со скоростью до 16 Мбит/с. Используется редко.
• Категория 5 (Cat 5): витая пара кабеля, предназначенная для передачи данных со скоростью до 100 Мбит/с. Используется в Ethernet-сетях.
• Категория 5e (Cat 5e): улучшенная версия категории 5 с увеличенной пропускной способностью до 1000 Мбит/с. Часто используется в Ethernet-сетях.
• Категория 6 (Cat 6): витая пара кабеля, предназначенная для передачи данных со скоростью до 1000 Мбит/с. Используется в Ethernet-сетях.
• Категория 6a (Cat 6a): улучшенная версия категории 6 с увеличенной пропускной способностью до 10 Гбит/с. Используется в Ethernet-сетях.
• Категория 7 (Cat 7): витая пара кабеля, предназначенная для передачи данных со скоростью до 10 Гбит/с. Используется в Ethernet-сетях.
• Категория 8 (Cat 8): витая пара кабеля, предназначенная для передачи данных со скоростью до 25 Гбит/с. Используется в Ethernet-сетях.

Таким образом, существует несколько категорий кабеля витая пара, и выбор конкретной категории зависит от требований к скорости передачи данных в конкретной сети.

Обзор категорий кабеля витая пара 2024 года

Кабель витая пара, также называемый витой кабель или Ethernet-кабель, является одним из наиболее распространенных видов кабелей, используемых для передачи данных и сигналов в компьютерных сетях. Он состоит из нескольких проводников, обмотанных вокруг друг друга в форме спирали, чтобы снизить помехи и интерференцию.

Существует несколько категорий кабеля витая пара, каждая из которых предназначена для определенных типов приложений и требований передачи данных. Вот обзор основных категорий кабеля витая пара в 2024 году:

Категория 5 (Cat5)

Кабель Cat5 является самым старым и простым типом кабеля витая пара. Он поддерживает скорости передачи данных до 100 Мбит/с и используется в основном для домашних сетей или небольших офисных сетей. Кабель Cat5 состоит из четырех пар проводников и имеет общую ёмкостную скорость передачи информации до 100 МГц.

Категория 5e (Cat5e)

Кабель Cat5e является улучшенной версией кабеля Cat5. Он также поддерживает скорости передачи данных до 100 Мбит/с, но имеет более высокую производительность и лучшую защиту от помех. Кабель Cat5e также состоит из четырех пар проводников и имеет общую ёмкостную скорость передачи информации до 100 МГц.

Категория 6 (Cat6)

Кабель Cat6 является одним из наиболее распространенных типов кабеля витая пара. Он обеспечивает более высокую пропускную способность и более низкую задержку передачи данных по сравнению с кабелем Cat5e. Кабель Cat6 поддерживает скорости передачи данных до 1 Гбит/с и имеет общую ёмкостную скорость передачи информации до 250 МГц. Он часто используется для подключения компьютеров, серверов, коммутаторов и других сетевых устройств.

Категория 6a (Cat6a)

Кабель Cat6a является усовершенствованной версией кабеля Cat6. Он обладает более высокой пропускной способностью и лучшей защитой от помех. Кабель Cat6a поддерживает скорости передачи данных до 10 Гбит/с на расстоянии до 100 метров и имеет общую ёмкостную скорость передачи информации до 500 МГц. Этот тип кабеля обычно используется в офисных сетях, центрах обработки данных и других местах с высокими требованиями к скорости и пропускной способности.

Категория 7 (Cat7)

Кабель Cat7 является самым новым и передовым типом кабеля витая пара. Он предназначен для работы с очень высокими скоростями передачи данных до 10 Гбит/с и дальнейшим ростом. Кабель Cat7 обеспечивает лучшую защиту от помех и интерференции благодаря двойной экранировке и металлической фольге, окружающей каждую пару проводников. Этот тип кабеля пока редко используется в домашних сетях, но может быть полезен для специализированных приложений, таких как медицинские учреждения или научно-исследовательские лаборатории.

Интернет кабель витая пара: какие типы существуют?

Кабель, который используется для передачи данных в сетях интернет, называется кабелем витая пара. Витая пара состоит из двух проводников, которые сплетены вместе и защищены от внешних помех различными слоями изоляции.

Выделяют несколько типов кабеля витая пара, каждый из которых имеет свои особенности и предназначен для определенных задач:

• Категория 5 (Cat 5) – самый распространенный тип кабеля витая пара, который был использован для стандарта Ethernet. Этот кабель подходит для передачи данных со скоростью до 100 Мбит/с.
• Категория 5e (Cat 5e) – улучшенная версия кабеля Cat 5, позволяющая передавать данные со скоростью до 1 Гбит/с.
• Категория 6 (Cat 6) – этот кабель способен обеспечить передачу данных со скоростью до 10 Гбит/с, что делает его идеальным для использования в Gigabit Ethernet.
• Категория 6a (Cat 6a) – кабель, обладающий улучшенными характеристиками по сравнению с Cat 6. Он может обеспечивать передачу данных на расстояние до 100 метров и со скоростью до 10 Гбит/с.
• Категория 7 (Cat 7) – кабель с максимальной скоростью передачи данных до 10 Гбит/с. Он обладает улучшенной защитой от помех и используется в специальных сетях.

Таким образом, для использования в сетях интернет существует несколько типов кабеля витая пара, каждый из которых имеет свои особенности и может использоваться в зависимости от конкретных требований и задач.

Кабель витая пара: названия и характеристики категорий

Кабель витая пара — это основной тип кабеля, используемый для передачи данных в сети интернет. Кабель витая пара состоит из проводников, которые образуют парами скрученные провода. Это позволяет снизить помехи и обеспечить более надежную передачу данных.

Кабель витая пара обычно называется по своей категории. Категория кабеля указывает на его пропускную способность и дальность передачи данных. Существует несколько категорий кабеля витая пара:

• Категория 3: Это самая низкая категория кабеля витая пара. Она подходит для использования в домашних и небольших офисных сетях, где требуется небольшая пропускная способность и дальность.
• Категория 5: Кабель категории 5 является стандартом для большинства домашних и офисных сетей. Он обеспечивает достаточно высокую пропускную способность и дальность передачи данных.
• Категория 6: Кабель категории 6 обеспечивает еще более высокую пропускную способность и дальность передачи данных, чем кабель категории 5. Он часто используется в сетях с высокой нагрузкой, таких как офисы или дата-центры.
• Категория 6A: Кабель категории 6A является усовершенствованным вариантом кабеля категории 6. Он предлагает еще более высокую пропускную способность и дальность передачи данных, а также лучшую защиту от помех.
• Категория 7: Кабель категории 7 обладает самой высокой пропускной способностью и дальностью передачи данных. Он часто используется в компьютерных центрах и других высоконагруженных сетях, где требуется максимальная производительность.

Выбор категории кабеля витая пара зависит от требований конкретной сети, ее нагрузки и ожидаемых условий эксплуатации. При выборе кабеля необходимо учитывать требования к скорости передачи данных, дальности передачи сигнала и возможных помехах.

Выбор кабеля витая пара: какой тип подходит лучше?

В мире существует несколько типов кабеля витой пары, каждый из которых имеет свои особенности и предназначен для определенных задач. Выбор подходящего типа кабеля витая пара зависит от конкретной ситуации и требований. Рассмотрим основные типы кабеля витая пара и их характеристики:

Кабель витая пара категории 5 (Cat 5)

Кабель витая пара категории 5 (Cat 5) является одним из наиболее распространенных типов кабеля витая пара. Он применяется для передачи данных с частотой до 100 МГц и поддерживает скорость передачи данных до 100 Мбит/с. Кабель Cat 5 обеспечивает надежное соединение и подходит для использования в домашних сетях, офисах и малых предприятиях.

Кабель витая пара категории 6 (Cat 6)

Кабель витая пара категории 6 (Cat 6) обладает более высокими характеристиками, чем кабель Cat 5. Он поддерживает частоту до 250 МГц и позволяет передавать данные со скоростью до 1 Гбит/с. Кабель Cat 6 также обеспечивает более низкую кроссовую помеху и лучшую защиту от внешних электромагнитных помех. Кабель Cat 6 рекомендуется использовать в сетях высокой скорости, таких как гигабитные Ethernet-сети в офисах, дата-центрах и коммерческих зданиях.

Кабель витая пара категории 6А (Cat 6A)

Кабель витая пара категории 6А (Cat 6A) является улучшенной версией кабеля Cat 6. Он поддерживает частоту до 500 МГц и позволяет передавать данные со скоростью до 10 Гбит/с. Кабель Cat 6A имеет более низкую аттенюацию и большую пропускную способность, чем кабель Cat 6. Он рекомендуется для использования в сетях высокой пропускной способности, таких как 10-гигабитные Ethernet-сети в офисах, дата-центрах и супермаркетах.

Другие категории кабеля витая пара

В дополнение к вышеперечисленным типам, существуют также кабели витая пара категорий 7, 7А и 8. Кабели этих категорий имеют еще более высокие характеристики и предназначены для использования в сетях с еще более высокими скоростями передачи данных.

Выбор подходящего типа кабеля витая пара зависит от требуемой скорости передачи данных, длины сегментов кабеля, окружающей среды и других факторов. При выборе кабеля витая пара рекомендуется обратиться к специалистам, чтобы получить профессиональную консультацию и выбрать наиболее подходящий вариант.

Все о мобильных телефонах, смартфонах, компьютерах и операторах сотовой связи

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.

Отличия ФТП кабеля от ЮТП

Важно! Попадание помех на кабель, передающий аналоговый сигнал, на первый взгляд может быть незаметным. Однако в измерительных цепях сторонние наводки приводят к погрешностям. Поэтому лучше использовать экран для дополнительной защиты от помех.

Наличие экранирующей фольги работает и в обратную сторону. Она помогает снизить помехи, испускаемые самой витой парой ftp во внешнюю среду. Тем самым уменьшается общий электромагнитный фон, и создаётся возможность работы вблизи линии более чувствительного к помехам оборудования.

Таким образом, экран не только защищает сам кабель, но и находящееся рядом с ним оборудование. Дополнительно фольга выполняет функцию механической защиты, ведь, в отличие от поливинилхлорида, она не трескается от перепада температур и солнечных лучей. Такое свойство крайне необходимо при уличной прокладке.

Без UTP линий невозможен век цифровых технологий. Благодаря данным кабелям, люди способны непрерывно обмениваться информацией. При этом передача данных происходит на немыслимых 10 лет назад скоростях, а о существовании помех практически можно забыть.

Виды интернет кабелей

• типом сети, в которой будет использоваться кабель (интернет, локальная сеть, телефонная линия, система видеонаблюдения, пожарная сигнализация и т.д.);
• протяженностью сети (от пары метров, до тысяч и тысяч километров);
• необходимой скоростью передачи данных.

Существует огромное количество разновидностей проводов для интернета. Лидирующую позицию пока занимает витая пара, но в последнее время начало набирать популярность оптоволокно. Эра коаксиального шнура уходит в прошлое.

Категории кабеля

В маркировках кабель для интернета подразделяется на категории с нумерацией 5-7, отражающей характеристики метода изготовления (шаг скручивания, вид разделительного материала, диаметр жилы).

CAT5 содержит 4 пары; пропускающие характеристики при активизации 2 пар достигают 100 Мбит/сек; полоса проводимости достигает 100 МГц. Продукция пятой категории предназначена для подсоединения компьютерных линий.

CAT5e — объединяет 4 пары. Подключение 2 пар позволяет достичь 100 Мбит/с; при использовании 4 пар скорость увеличивается до 1000 Мбит/с. По техническим параметрам изделия превышают характеристики кабеля CAT5. Прокладывать сети можно для передачи данных на больших расстояниях.

В проводах категории CAT6 содержится 4 пары жил, при подключении которых скорость перевода сведений составляет 10 Гбит/с на территорию, ограниченную 50 м. Пропускная полоса — 250 МГц. Типы изделий оптимальны для проведения сложных сетевых компьютерных соединений.

В категории кабеля CAT6a содержатся 4 пары. Скоростные характеристики сетей составляют 10 Гбит/с, протяженность линий — 100 м, пропускающая полоса — 500 МГц. Усовершенствованная продукция снабжается общим экраном либо защитой для каждой витой пары. Изделия долговечны, предназначены для проведения сетевых соединений в жилых и общественных зданиях.

Продукция категории CAT7 имеет 4 пары проводов. Соединение скоростное, с высокоскоростным широкополосным интернетом (10 Гбит/с); пропускающая способность составляет 700 МГц. Кабель 7 категории снабжен внешним экраном и дополнительными защитными элементами.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Кабель utp: основные характеристики

Чаще всего для создания небольших сетевых трасс применятся кабель ЮТП. Данный вид кабельной системы разработан согласно международному стандарту качества и надежности ISO 11801, а производится согласно строгому соблюдению ГОСТА РФ.

Жилы переплетены друг с другом под определенным углом и в определенной последовательности попарно, тем самым создавая соединение лучшего качества, защищая коммуникационную систему от внешних помех. Такая технология получила название витая пара.

На заметку. На качество сигнала влияет правильность монтажа – изгиб проводов не должен превышать радиус 8-ми диаметров кабеля. В производстве кабеля УТП применяется именно такая технология.

Чтобы ответить на вопрос, что это такое utp кабель, стоит рассмотреть расшифровку его аббревиатуры:

Кабель UTP

UTP кабель получил широкое распространение по всему миру. Преимущественно его используют для передачи цифровых сигналов, например, в случае с Интернетом или промышленной сетью RS-485. Однако допустимо применение и в аналоговых цепях, таких как устаревшие телефонные линии. В обоих случаях UTP демонстрирует удобство монтажа и достойные характеристики.

Также не стоит забывать, что цвет провода указывает на рекомендуемые условия эксплуатации.

Кабель UTP, 5 и 5е категории, для внешней прокладки (outdoor)

Cоответственно применяется на открытом воздухе. Он имеет особую внешнюю оболочку из полиэтилена, устойчивую к низким температурам, обледенению, а также к прямому воздействию солнечных лучей. Вариант категории 5 и 5е outdoor имеет чёрный цвет внешней оболочки. За счет повышенной выносливости менее гибок, чем вариант для внутренней прокладки.
