При создании локальных сетей важно правильно выбрать тип кабеля, который будет использоваться для соединения компьютеров, серверов и другого оборудования. От типа кабеля зависит качество и скорость передачи данных в сети. В настоящее время существует несколько основных типов кабелей, каждый из которых имеет свои особенности и применение.

Один из самых распространенных типов кабеля — витая пара (twisted pair). Он состоит из четырех проводников, которые скручены вместе. Витая пара обычно используется для создания сетей Ethernet. Этот тип кабеля обеспечивает быструю передачу данных и имеет низкую стоимость. Витая пара подразделяется на два основных вида: неэкранированную витую пару (UTP) и экранированную витую пару (STP).

Другой тип кабеля — коаксиальный кабель (coaxial cable). Он состоит из центрального проводника, изолирующего слоя и наружного экрана. Коаксиальный кабель обладает высокой пропускной способностью и защищенностью от электромагнитных помех. Он часто используется для передачи телевизионных сигналов и используется в сетях Ethernet.

Третий тип кабеля — оптоволоконный кабель (fiber optic cable). Он состоит из стеклянных или пластиковых волокон, которые используются для передачи световых сигналов. Оптоволоконные кабели обладают высокой пропускной способностью и имеют высокую степень защищенности от помех. Они широко используются в сетях с высокой скоростью передачи данных, таких как Интернет.

Как выбрать кабель для локальной сети?

При выборе кабеля для локальной сети (LAN) следует учитывать ряд факторов, таких как пропускная способность, длина кабеля, тип соединений, стандарты сети и стоимость.

Основные типы кабелей, используемые в LAN:

• Витая пара (Twisted Pair) — наиболее распространенный тип кабеля для LAN. Известен также как Ethernet-кабель. Существуют несколько категорий кабелей витой пары, таких как Cat5, Cat6, Cat7 и другие. Чем выше категория, тем выше пропускная способность и дальность передачи сигнала.
• Коаксиальный кабель (Coaxial Cable) — остается популярным для передачи сигнала кабельного телевидения, однако его использование в LAN сетях снижено. Он может применяться в специфических случаях, требующих высоких скоростей передачи данных.
• Волоконно-оптический кабель (Fiber Optic Cable) — обеспечивает высокую скорость передачи данных и может использоваться на больших расстояниях. Однако, волоконно-оптический кабель требует специального оборудования, что делает его более дорогим и сложным в установке и обслуживании.

При выборе кабеля следует также учитывать:

• Длину кабеля — каждый тип кабеля имеет ограничение по длине передачи сигнала. Необходимо учитывать расстояние между устройствами, чтобы избежать потери сигнала.
• Тип соединений — существуют различные типы подключений для сетевых кабелей, такие как RJ-45 (для витой пары), BNC (для коаксиального кабеля) и др. Важно использовать соответствующие соединения и адаптеры для выбранного типа кабеля.
• Стандарты сети — кабель должен соответствовать стандартам сети, которые используются в вашей организации или домашней сети. Например, для Gigabit Ethernet необходим кабель категории Cat5e или выше.
• Стоимость — различные типы кабелей имеют разную стоимость. Витая пара обычно является более доступным вариантом, в то время как волоконно-оптический кабель может быть дороже.

При выборе кабеля для LAN сети важно учитывать все вышеперечисленные факторы, чтобы обеспечить надежное и эффективное функционирование сети.

Различные типы кабелей и их преимущества

В локальных компьютерных сетях используются различные типы кабелей, которые отличаются по своим характеристикам и применению. Рассмотрим основные типы кабелей и их преимущества:

1. Витая пара (Twisted Pair)
• Самый распространенный тип кабелей для проведения локальных сетей.
• Обеспечивает высокую скорость передачи данных и надежность соединения.
• Доступен в различных категориях (Cat5, Cat5e, Cat6 и т.д.), которые определяют его пропускную способность и дальность передачи.
• Прост в установке и обслуживании.
2. Коаксиальный кабель (Coaxial Cable)
• Используется для передачи сигналов высокой частоты.
• Обладает низким уровнем помех и потерь сигнала.
• Используется для подключения кабельного телевидения и передачи сигналов в домашних сетях.
• Может быть установлен на большие расстояния без потери качества сигнала.
3. Оптоволоконный кабель (Fiber Optic Cable)
• Используется для передачи данных при очень высоких скоростях.
• Обеспечивает высокую защиту от помех и потерь сигнала.
• Позволяет передавать сигналы на большие расстояния без искажений.
• Используется в сетях дата-центров и других местах, где требуется высокая производительность и надежность.

Определение типа кабеля, который будет использоваться в локальной сети, зависит от требований и доступных ресурсов. Каждый тип кабеля имеет свои особенности и приемущества, поэтому выбор должен быть основан на конкретных потребностях и ограничениях сети.

Разумное сочетание различных типов кабелей может обеспечить эффективное и надежное функционирование локальной сети.

Кабель категории 5e: стандартное и недорогое решение

Кабель категории 5e (Cat5e) является одним из наиболее популярных стандартов для проводных локальных сетей. Он является улучшенной версией кабеля категории 5, обеспечивая более высокую производительность и скорость передачи данных.

Cat5e кабель поддерживает скорость передачи данных до 1000 Мбит/с, что делает его подходящим для большинства сетевых приложений, включая интернет, потоковое видео, голосовую связь и игры.

Преимуществом Cat5e кабеля является его доступная стоимость. Он является одним из самых недорогих типов кабелей для локальных сетей, что делает его привлекательным для малых и средних предприятий, а также для домашних пользователей.

Кабель Cat5e состоит из четырех витых пар проводов, обернутых вместе. Этот тип кабеля часто используется для прокладки на дистанции до 100 метров в помещении на таких объектах, как офисы, дома, школы и т. д.

Спецификации Cat5e обеспечивают защиту от помех и перекрестных помех (crosstalk), что позволяет достигнуть более стабильной и надежной передачи данных. Кабель также совместим со множеством сетевого оборудования, включая компьютеры, маршрутизаторы, коммутаторы и другие устройства.

В заключение, Cat5e кабель является стандартным и недорогим решением для проводных локальных сетей. Он обеспечивает высокую производительность и удовлетворяет потребности большинства пользователей. Если вам не требуется очень высокая скорость передачи данных и вам нужно недорогое решение, то Cat5e кабель является отличным выбором.

Кабель категории 6: высокоскоростное и надежное соединение

Кабель категории 6 (Cat6) является одним из самых распространенных и используется для создания высокоскоростных и надежных сетевых соединений.

Основные особенности кабеля Cat6:

• Высокая пропускная способность: Кабель Cat6 обеспечивает скорость передачи данных до 10 Гбит/с, что позволяет использовать его для передачи больших объемов информации в реальном времени.
• Улучшенная защита от помех: Кабель Cat6 имеет улучшенную экранировку и разъемы, что позволяет уменьшить влияние внешних помех на сигнал и обеспечить более стабильное соединение.
• Поддержка большой длины кабеля: Кабель Cat6 позволяет использовать сетевое соединение на расстоянии до 100 метров без потери качества сигнала.
• Обратная совместимость: Кабель Cat6 совместим с предыдущим стандартом Cat5e, что позволяет использовать его в существующих сетевых инфраструктурах без необходимости замены всех кабелей.

Кабель Cat6 часто используется в офисных и домашних сетях для подключения компьютеров, серверов, роутеров и других сетевых устройств. Он является надежным и стабильным решением для установки гигабитной сети.

В заключение, кабель категории 6 предоставляет высокоскоростное и надежное соединение в сетях. Он является отличным выбором для тех, кто нуждается в высокой скорости передачи данных и защите от помех.

Оптический кабель: быстрота и невосприимчивость к помехам

Для создания локальной сети могут применяться различные типы кабелей, включая оптический кабель. Он отличается высокой скоростью передачи данных и надежностью связи.

Преимущества оптического кабеля:

• Быстрота передачи данных: оптический кабель позволяет передавать информацию на большие расстояния без потери скорости. Благодаря использованию световых сигналов, оптический кабель обеспечивает высокую пропускную способность и высокую скорость передачи данных.
• Невосприимчивость к помехам: световые сигналы, которые применяются в оптическом кабеле, не подвержены электромагнитным помехам, поэтому оптическая связь более надежна и стабильна. Это особенно важно в условиях, когда рядом сеть находится близко к электромагнитным источникам, таким как электростанции или высоковольтные линии.
• Большая протяженность: оптический кабель позволяет создавать сеть на очень больших расстояниях, чего недостаточно для медного кабеля. Это особенно удобно при организации локальной сети в больших офисах или зданиях.

Виды оптического кабеля:

1. Одномодовый оптический кабель: он используется для передачи данных на большие расстояния, обычно в крупных компаниях и центрах обработки данных. Одномодовый кабель работает на высоких частотах и обеспечивает высокую пропускную способность.
2. Многомодовый оптический кабель: он применяется на небольших расстояниях, например, в домашних сетях или офисах. Многомодовый кабель предлагает более доступное решение для передачи данных.

Заключение:

Оптический кабель является одним из оптимальных выборов для создания локальной сети. Он обеспечивает высокую скорость передачи данных, надежность связи и невосприимчивость к помехам. Выбор между одномодовым и многомодовым кабелем зависит от конкретных потребностей и величины сети.

Все о мобильных телефонах, смартфонах, компьютерах и операторах сотовой связи

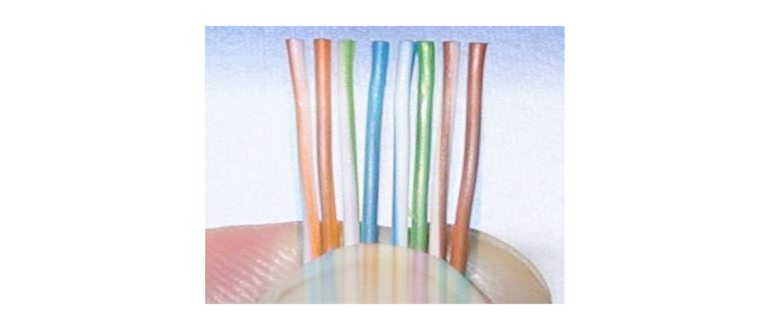

Схема распиновки

Покрытие выполнено в разном цвете, благодаря чему при оконечивании происходит их разделение. Но зачастую оно окрашено в серый цвет, на нем сделана маркировка длины и информация о производителе. Толщина наружной оболочки от 0,5 до 0,6 мм.

Видео – как правильно обжимать без инструмента

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит – сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты – контактные пластинки не четко пробили оплетку провода.

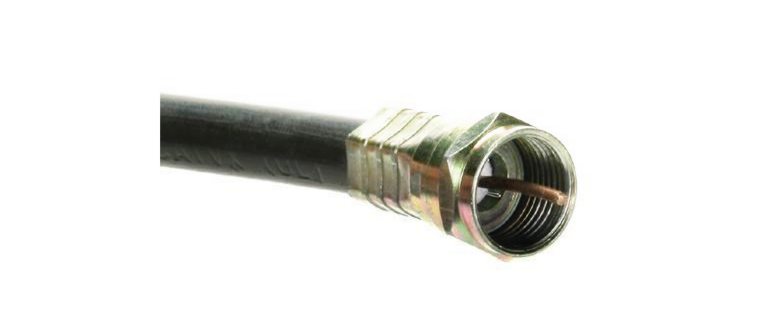

Коаксиальный кабель и используемые разъемы

Благодаря хорошей изоляции сигнал в проводнике практически не гасится, т.е. пакеты не теряются, и не нужны дополнительные алгоритмы проверки, переданной или принятой информации. Единственным недостатком является довольно высокая стоимость производства и низкая скорость, поэтому впоследствии он был вытеснен «витой парой».

Обладатели ПК или ноутбука часто задаются вопросом, какой кабель нужно использовать для подключения Интернета. Существуют два типа обжима провода, используя разъем 8P8C. Прямой способствует обеспечению непосредственной связи оборудования и концентратора.

Перекрестный соединяет сетевые карты ПК. Кроме соединения сетевых плат, данный способ применяется для подключения старых типов концентраторов. Если у сетевой карты есть соответствующая функция, то она может автоматически подключаться под тип обжима.

Прямой кабель с английского переводится как Straight Through Cable и обозначает:

Как соединить 2 компьютера в локальную сеть через сетевой кабель

Приветствую всех посетителей.

В наше время уже у многих дома есть несколько компьютеров, правда, не у всех они объединены в локальную сеть… А локальная сеть дает очень интересные штуки: можно играть в сетевые игры, обмениваться файлами (или вообще использовать общее дисковое пространство), работать совместно над документами и т.д.

Есть несколько способов объединить компьютеры в локальную сеть, но один из самых дешевых и простых — это использовать сетевой кабель (обычная витая пара), соединив им сетевые карты компьютеров. Вот, как это делается и рассмотрим в этой статье.

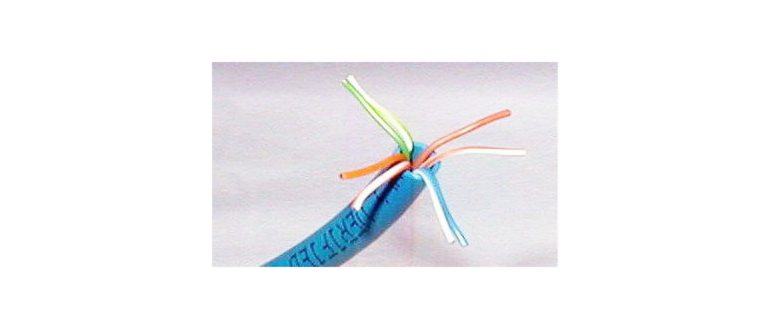

Типы экранированных кабелей

Экранированные сетевые элементы подразделяются на следующие типы:

• S/FTP – отдельные жилы экранированы фольгой, а внешний экран представляет собой медную сетку.

Таким образом, можно сказать, что самым защищенным от помех является SF/UTP. Хотя в основном достаточно применения кабеля FTP или F2TP.

Что нужно для начала работ?

1) 2 компьютера с сетевыми картами, к которым мы и будем подключать витую пару.

Все современные ноутбуки (компьютеры), как правило, имеют в своем арсенале хотя бы одну сетевую карту. Самый простой способ узнать, есть ли у вас на ПК сетевая карта — это воспользоваться какой-нибудь утилитой для просмотра характеристик ПК (о таких утилитах см. в этой статье: https://pcpro100.info/harakteristiki-kompyutera/#i).

Рис. 1. AIDA: чтобы просмотреть сетевые устройства, зайдите во вкладку «Устройства/устройства Windows».

Кстати, так же можно обратить внимание на все разъемы, которые есть на корпусе ноутбука (компьютера). Если есть сетевая карта — вы увидите стандартный разъем RJ45 (см. рис. 2).

Самый легкий вариант — просто купить такой кабель. Правда, этот вариант подойдет в том случае, если компьютеры у вас стоят не далеко друг от друга и вам не нужно вести кабель сквозь стену.

Если же ситуация обратная, возможно вам будет необходимо обжимать кабель на месте (а значит будут нужны спец. клещи, кабель нужной длины и разъемы RJ45 (самый обычный разъем для подключения к роутерам и сетевым картам)). Об этом подробно рассказывается в этой статье: https://pcpro100.info/kak-obzhat-kabel-interneta/

Так же весьма частая задача, с которой сталкиваются пользователи. Как правило, к интернету подключен один компьютер в квартире, а остальные получают доступ уже с него (если, конечно, не установлен роутер :)).

Оптоволоконный кабель

Важно! При осуществлении обжима не соблюдая требования стандартов при подключении к сети, может возникнуть ошибка. Это выразится потерей передаваемых данных или в неработоспособности проводника (данный показатель может напрямую зависеть от длины кабеля).

Существуют несколько вариантов выбора схемы перекрёстного соединения жил. Однако они ограничиваются Power over Ethernet по стандарту IEEE 802.3af-2003. Данный вариант функционирует автоматически, если жилы в кабеле подсоединяются один к одному.

На этом все. Главное при монтаже любого провода — не допускать изгибов, составляющих более восьми внешних диаметров. Сильный изгиб может стать причиной увеличения наводок или приведет к разрушению самого кабеля.

• S/FTP – отдельные жилы экранированы фольгой, а внешний экран представляет собой медную сетку.

Категории

Категория определяет именно количество жил или пар, которые есть в проводе. Обозначается как «Cat.». Советую прочесть более подробную статью про витую пару тут.

В разработке находятся кабели типа Cat. 8 и 8а. Для каждого подобного кабеля можно использовать соответствующие коннекторы вида RJ-45. Для дополнительной защиты от электромагнитного воздействия можно использовать коннекторы Cat.6 или Cat. 6a или 7.

Оптоволоконный сетевой кабель

Все существующие на сегодня виды кабелей для локальных сетей уступают по всем характеристикам оптоволоконному сетевому кабелю. Однако, его стоимость и сложность в монтаже не дают ему широкого распространения, он в основном служит для соединения локальных сетей на дальних расстояниях.

Одномодовые оптоволоконные кабеля имеют диаметр сердцевины стекольного волокна, равный 7-10 микрон. В связи с таким тонким диаметром, волокно предназначено для прохождения одномодового излучения.

Многомодовые оптоволоконные кабеля имеют стекольные волокна с сердцевиной, диаметр которой по европейскому стандарту равен 50 микрон, 62,5 микрон – по японскому и североамериканскому стандартам. Соответственно, по таким сердцевинам проходят несколько мод под разным углом преломления.

Преимущества оптоволоконного кабеля состоят в том, что скорость передачи даны просто феноменальная – теоретически, не существует на сегодняшний день такого сетевого оборудования, которое могло бы поддержать такую скорость передачи данных, на которую способен оптоволоконный кабель. Кроме того, помехи для такого кабеля вовсе не страшны.
