Витая пара — технология передачи данных, широко используемая в сетях передачи информации. Основным элементом витой пары являются провода, которые обеспечивают передачу данных между устройствами. Провода в витой паре обычно имеют множество жил, которые укладываются в пару.
Каждая пара проводов в витой паре состоит из двух жил. Жилы в паре обычно различаются по цвету, чтобы обеспечить правильную идентификацию пар проводов. При передаче данных каждая пара проводов в витой паре используется для передачи сигнала в одном направлении, а другая пара — в противоположном направлении.
Для передачи данных в витой паре используются различные типы проводов. Например, витые пары категории 5 и категории 6 являются наиболее распространенными в сетях Ethernet. Категория 5 обеспечивает передачу данных на скорости до 100 Мбит/с, а категория 6 — до 1 Гбит/с.
Основная особенность проводов в витой паре заключается в их конструкции. Жилы в паре тщательно скручены вокруг друг друга, что позволяет снизить электромагнитные помехи и помогает обеспечить более надежную передачу сигнала. Кроме того, витая пара может быть экранированной или неэкранированной, в зависимости от требований к защите от внешних помех.
В заключение, провода в витой паре являются ключевыми компонентами технологии передачи данных. Различные типы проводов позволяют использовать витую пару для различных целей, начиная от локальных сетей до высокоскоростных соединений. Конструкция и экранирование проводов также играют важную роль в эффективности передачи данных.
Провода в витой паре: типы и особенности
В витой паре – типе кабельной проводки, используемом в сетях передачи данных – встречаются различные типы проводов. Провода в витой паре выбираются с учетом требований к качеству и скорости передачи данных.
Какие провода используются в витой паре?
- Немедленного действия (unshielded twisted pair – UTP): это наиболее распространенный тип проводов в витой паре. Они не имеют экранировки и обладают хорошей гибкостью и удобством установки. Внутри UTP провода используются неэкранированные витые пары проводников.
- Экранированные (shielded twisted pair – STP): в отличие от UTP проводов, STP провода имеют дополнительный экран из фольги или металломаталла под внешней оболочкой. Это экранирование помогает защитить сигналы от электромагнитных помех и повышает качество передачи данных.
- Безэкранные (screened twisted pair – ScTP): это провода, которые имеют экран только вокруг пар проводников, но не вокруг всей кабельной жилы. Они предлагают некоторую защиту от помех, но не такую эффективную, как STP провода.
Особенности проводов в витой паре
Витая пара представляет собой два проводника, скрученных вместе в специальный спиральный образец. Это спиральное скручивание проводов уменьшает электромагнитную интерференцию между сигналами в проводах и помогает улучшить качество передачи данных.
Основные преимущества проводов в витой паре:
- Высокая скорость передачи данных.
- Устойчивость к помехам и внешним воздействиям.
- Хорошая экономичность и доступность.
- Гибкость и удобство установки.
- Возможность передачи данных на большие расстояния.
В зависимости от требований и условий эксплуатации, выбирается оптимальный тип проводов в витой паре для обеспечения надежной и стабильной передачи данных.
Типы проводов в витой паре
В витой паре используются различные типы проводов, каждый из которых имеет свои особенности и применение.
1. Обычная витая пара
Обычная витая пара состоит из двух параллельных проводов, называемых жилами. Жилы обычно изготавливаются из меди и могут быть обнаженными или покрытыми изоляцией.
2. Отсутствие экранировки
Некоторые витые пары не имеют экранировки, что означает, что провода находятся только внутри общей изоляции. Этот тип проводов прост в использовании и недорог, но он может быть подвержен пересечению сигналов от других электрических источников.
3. Экранированная витая пара
Экранированная витая пара имеет дополнительную металлическую оболочку или экран, которая помогает уменьшить помехи от внешних источников. Это делает этот тип проводов более надежным для передачи данных в условиях повышенной электромагнитной активности.
4. Фольгированная витая пара
Фольгированная витая пара имеет тонкую фольгу, которая обертывает жилы вокруг них. Фольга предотвращает пересечение сигналов и защищает провода от помех. Этот тип проводов обычно используется в высокочастотных приложениях, где важна минимальная потеря сигнала.
5. Плетеная витая пара
Плетеная витая пара состоит из поджимных жил, обернутых вокруг основной жилы. Этот тип проводов обеспечивает дополнительную гибкость и устойчивость к внешнему воздействию. Он обычно используется в приложениях, требующих высокой механической прочности и износостойкости.
| Тип витой пары | Преимущества | Недостатки |
|---|---|---|
| Обычная витая пара | Простота и доступность | Подверженность помехам |
| Отсутствие экранировки | Низкая стоимость, простота использования | Высокая подверженность помехам |
| Экранированная витая пара | Защита от внешних помех | Высокая стоимость |
| Фольгированная витая пара | Высокая защита от помех | Высокая стоимость, сложность монтажа |
| Плетеная витая пара | Высокая гибкость и износостойкость | Высокая стоимость, увеличенный диаметр |
Особенности проводов в витой паре
В проводах витой пары используются две жилы, скрученные вместе, что является их основной особенностью. Эта конструкция позволяет уменьшить воздействие внешних электрических и магнитных помех на передаваемый сигнал.
Скручивание жил проводов витой пары обеспечивает балансировку сигнала и позволяет минимизировать электромагнитные помехи, вызываемые соседними проводами и внешними источниками. Это особенно важно при передаче сигнала на большие расстояния и в условиях высокого уровня помех.
В проводах витой пары обычно используется несколько пар скрученных жил. Количество пар может варьироваться и зависит от конкретного типа витой пары. Наиболее распространенные типы витой пары имеют 4, 6 или 8 пар. Каждая пара жил обычно имеет свой собственный цветовой код для удобства идентификации.
Важным элементом проводов витой пары является изоляция. Она предотвращает короткое замыкание между проводами и защищает их от внешних повреждений. Кроме того, изоляция способствует уменьшению взаимных наводок между соседними парами, что повышает качество передаваемого сигнала.
Провода витой пары обычно собирают в кабели, которые имеют дополнительную общую оболочку для защиты и удобства укладки. Оболочка кабеля может быть разного типа в зависимости от его применения, например, она может быть изготовлена из пластика или резины.
Использование проводов витой пары является наиболее распространенным способом передачи данных в сетях компьютеров. Они применяются не только для передачи сетевых сигналов, но и для передачи сигналов телефонии, видео и других типов данных.
Жилы в витой паре: какие используются
Витая пара – это комбинация из двух или более жил, скрученных вместе для обеспечения более надежной передачи сигналов. Жилы в витой паре являются основным строительным элементом провода и влияют на его характеристики передачи данных.
Какие жилы используются в витой паре? Обычно в качестве жил в витой паре используются проводники из меди. Медь является отличным проводником электричества и широко применяется в проводках и кабелях.
Наиболее распространенные типы медных жил в витой паре:
- Медные жилы со стандартным сечением (AWG) – используются в большинстве коммерческих и домашних сетей. Размер жилы может варьироваться в зависимости от требуемой пропускной способности и дальности передачи сигнала.
- Медные жилы со стандартным сечением (mm²) – используются в европейских странах. Размер жилы измеряется в квадратных миллиметрах и является альтернативой американскому стандарту AWG.
- Медные жилы с покрытием – некоторые витые пары имеют медные жилы с покрытием из олова или серебра, чтобы улучшить их электрическую проводимость или защиту от коррозии.
Выбор конкретного типа жилы зависит от требований к сети, в которой они используются. Например, для передачи сигналов на большие дистанции может потребоваться более толстая жила, чтобы минимизировать потери сигнала.
Важно отметить, что качество жилы в витой паре влияет на качество передачи сигнала. Поэтому при выборе витой пары стоит обращать внимание на качество проводника и его характеристики.
Типы жил в витой паре
В витой паре используются различные типы жил, которые взаимодействуют между собой для передачи сигнала. Какие типы жил применяются в витой паре?
Одножильные провода
Одним из типов жил, используемых в витой паре, являются одножильные провода. Это простой провод, состоящий из одного металлического ленточного элемента. Одножильные провода обеспечивают хорошую проводимость и низкое сопротивление, что позволяет передавать электрические сигналы на большие расстояния без потери качества.
Многожильные провода
Другим типом жил, используемых в витой паре, являются многожильные провода. Они состоят из нескольких тонких металлических проводов, обернутых вокруг центрального основного провода. Многожильные провода имеют большую гибкость и могут выдерживать большее количество изгибов без повреждений. Они часто используются для передачи электрических сигналов и данных в сетях связи и информационных технологиях.
Экранированные провода
Третим типом жил, используемых в витой паре, являются экранированные провода. Они имеют дополнительный слой экрана, который защищает сигнал от помех и внешних воздействий. Экранированные провода обеспечивают более надежную передачу сигнала в условиях, когда рядом находятся другие провода или источники электромагнитных помех.
Оплетенные провода
Оплетенные провода являются еще одним типом жил, используемых в витой паре. Они имеют специальный оплетки, выполненный из проводов, которые обеспечивают дополнительную защиту от помех и электромагнитных воздействий. Оплетенные провода обеспечивают более высокую степень защиты сигнала и часто применяются в требовательных к защите от помех средах.
Характеристики жил в витой паре
Витая пара – это тип кабеля, состоящего из двух или более проводов, которые переплетены между собой в виде спирали. Каждый провод в витой паре называется жилой. Характеристики жил в витой паре зависят от их материала, сечения и количества.
Материалы жил
Жилы в витой паре могут быть изготовлены из различных материалов. Наиболее распространены медные и алюминиевые жилы. Медные жилы обладают лучшей проводимостью электрического тока и долговечностью, алюминиевые жилы имеют более низкую стоимость.
Сечение жил
Сечение жил в витой паре определяет их токопроводимость и способность справляться с нагрузкой. Чем больше сечение жилы, тем больше ток она способна пропустить. Сечение жил обычно измеряется в квадратных миллиметрах или AWG (английская система).
Количество жил
В витой паре может быть различное количество жил. Обычно используются пары с двумя или четырьмя жилами. Количество жил может влиять на производительность и скорость передачи данных по кабелю.
| Материал | Сечение | Количество жил |
|---|---|---|
| Медь | 0,5 мм² | 2 |
| Медь | 0,75 мм² | 4 |
| Алюминий | 1 мм² | 2 |
Витая пара с медными жилами сечением 0,5 мм² и двумя жилами является наиболее распространенным типом в домашних применениях. Однако для более сложных сетей и высоких скоростей передачи данных могут использоваться пары с более толстыми жилами и большим количеством жил.
Ремонт телефонов: вопросы и ответы
Тип защиты
Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).
- UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
- FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
- SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.
В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.
Обратите внимание! Если под изоляцией присутствует тонкая оберточная пленка на ощупь как целлофан или капроновый шнур – НЕ НАДО отрезать, нужно аккуратно завернуть их назад, при обжимке они зафиксируются защелкой, и таким образом будет создан дополнительный армирующий элемент.

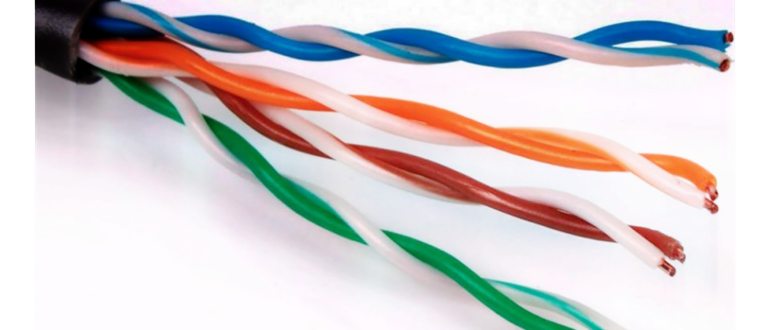

Прямой кабель (для соединения «компьютер – роутер/хаб») для Интернета
Этот вариант часто встречается в современных ЛВС, подразделяется на два метода обжимки:
- Стандарт TIA/EIA-568A (используется реже). Зелено-белый, зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый.
- Стандарт TIA/EIA-568B (используется гораздо чаще). Оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый.
Существует масса нюансов, которые нужно учитывать, чтобы правильно выбрать нужную разновидность витой пары. Представляем Вашему вниманию самые основные моменты:
Вариант №4 – 4-проводный кроссовер
Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.
Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество. В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:
Варианты опрессовки интернет кабеля витая пара
Наверное многие сталкивались с таким явлением, сломался штекер на интернет кабеле. Как правило отваливается защелка и кабель не фиксируется в гнезде. В результате периодически пропадает интернет соединение, отходит штекер. Иногда он совсем приходит в негодность и его необходимо заменить.
Если просто сломалась защелка, то вы можете посмотреть как обжаты провода витой пары вашего кабеля и в последствии так же их зажать в новом штекере.

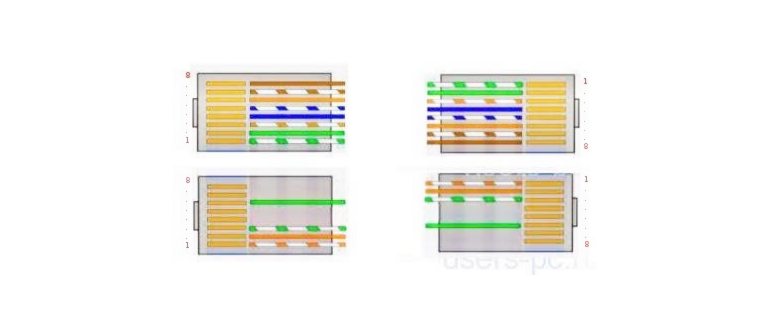

Схема расположения проводов
Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

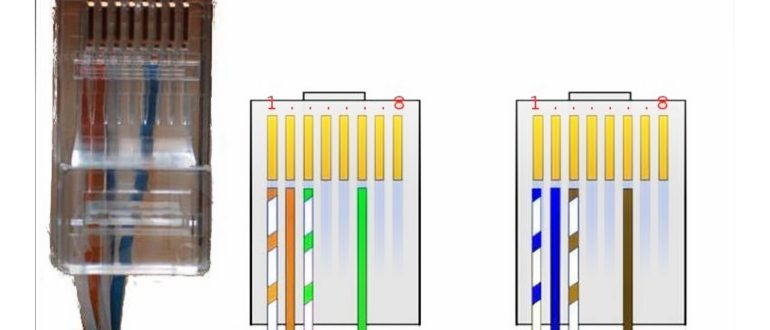

Распиновка для двухпарного сетевого кабеля
Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.
Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.
Проверку работы можно осуществить или тестером или подключив кабель в рабочую сеть. Витая пара, обжатая своими руками, принесет довольство и сбережет финансы, которые пришлось бы потратить, пригласив специалиста.
Чего ждать от витой пары в будущем.
Несмотря на весьма серьезную конкуренцию со стороны оптоволокна, витая пара прочно закрепила позицию лидера на рынке сетевых кабелей. Ключевую роль в этом вопросе играет сравнительно низкая цена кабеля на фоне с высокими производительными возможностями.
Исходя из перечисленных факторов, оптоволокно пока что не распространяется в глобальных масштабах, существенно уступая позиции витой паре. По ожиданиям специалистов «ResearchAndMarkets», к 2024 году примерно 90% всех сетей будет построено именно на витой паре, а если быть конкретней – на UTP.
Фактически, главным конкурентом витой пары на текущий момент являются беспроводные сети. После активного внедрения нового стандарта Wi-Fi 6 ситуация может серьезно измениться, однако в ближайшие годы лидерство витой пары вряд ли будет оспариваться.
Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:
Пошаговая инструкция по обжимке
Обжим коннектора начинается с разделки кабеля. Если край неровный, его обрезают кусачками ножом или кримпером. Острым ножом делается надрез вдоль кабеля на длину немного больше самого́ штекера. При этом стараются не задеть находящиеся внутри провода. Оболочка разрывается по резу и выворачивается. Ножом аккуратно обрезают изоляцию.
Расплетают провода и отгибают в сторону. Центральный корд отрезают. Жилы выпрямляют, выравнивают и раскладывают по цветовой схеме. Проверяют ровность концов, при необходимости подравнивают, отрезая небольшой участок.
Вставляют кабель в коннектор, следя, чтобы каждый проводник попал в свое гнездо, и заталкивают его до упора. При этом защелка должна находиться снизу. Торчащие из штекера провода отрезают. Кримпером обжимают коннектор.
Если кримпера нет, то отверткой вдавливают контакты таким образом, чтобы они вошли в корпус, прорезав изоляцию и войдя в металл жилы. В последнее время появились коннекторы, которые сами производят обжим без дополнительного инструмента. Как ими пользоваться, написано в инструкции.
Проверку работы можно осуществить или тестером или подключив кабель в рабочую сеть. Витая пара, обжатая своими руками, принесет довольство и сбережет финансы, которые пришлось бы потратить, пригласив специалиста.
Стандартные схемы обжима
При прямой обжимке rj 45 коннекторы (штекеры) с обеих сторон провода подключаются по одной схеме, а при перекрестной — схема меняется.
Важно! От варианта подключения по перекрестной схеме зависит скорость передачи информации.
На коннекторе гнезда под провода пронумерованы и каждый из них предназначен для провода с определенным цветом, в согласии с выбранным вариантом. Вариант Т568А имеет следующую схему подключения:
Для прямого подключения используется в основном последний вариант, для смешанного подключения – оба.
Схема расположения проводов
Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).
Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.
Обжим кабеля без инструмента
Зачастую бывает так, что необходима распиновка коннектора на интернет-кабеле в домашних условиях, а специализированный инструмент отсутствует. Для достижения удовлетворительного результата подойдут подручные средства, которые всегда можно найти в каморке. При работе следует руководствоваться таким порядком действий:
Прямой тип подключения
С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:
Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.
