Какие провода витой пары используются для интернета: виды и особенности

В современном мире интернет стал неотъемлемой частью нашей жизни. Мы все хотим быть всегда онлайн, работать, общаться, развлекаться. Но мало кто задумывается о том, как именно передается информация по сети. И одним из главных элементов передачи данных являются провода витой пары.

Каковы эти провода и сколько жил имеет кабель? Все провода витой пары состоят из нескольких жил, обычно парами. Каждая пара имеет свою цветовую оболочку, что облегчает идентификацию проводов при установке и обслуживании. Чаще всего используются провода с четырьмя парами жил, то есть в кабеле имеется восемь проводников: четыре пары.

Однако следует отметить, что существуют разные виды проводов витой пары, различающиеся по категориям и классам. Категория провода определяет его пропускную способность и дальность передачи сигнала, а также его устойчивость к помехам. К примеру, провода категории 5е обычно используются для домашнего интернета, в то время как категория 6а позволяет передавать данные на большие расстояния и имеет высокую скорость передачи.

Виды проводов витой пары для интернета: особенности и выбор

Провода витой пары являются одним из наиболее распространенных и эффективных способов передачи данных в сети Интернет. Они состоят из изолированных жил провода, скрученных вместе для уменьшения электромагнитных помех и снижения потерь сигнала.

Кабель Cat5e

Кабель Cat5e является стандартным выбором для домашних и небольших офисных сетей. Он имеет четыре пары витых проводов и используется для передачи данных на скорости до 1 Гбит/с. Кабель Cat5e обеспечивает надежную и стабильную передачу данных, приемлемую для повседневного использования.

Кабель Cat6

Кабель Cat6 является усовершенствованным вариантом кабеля Cat5e. Он имеет более высокую пропускную способность и может передавать данные на скорости до 10 Гбит/с. Кабель Cat6 обладает более низким уровнем помех, что делает его идеальным выбором для организаций, требующих высокой производительности и стабильности сети.

Определить, сколько интернета можно передать по проводу витой пары

Скорость передачи данных по проводу витой пары зависит от его категории. Например, кабель Cat5e может передавать данные на скорости до 1 Гбит/с, в то время как кабель Cat6 — до 10 Гбит/с. Однако следует учитывать, что фактическая скорость интернета, получаемая от провайдера, может быть ниже максимально возможной скорости передачи по кабелю. Поэтому, при выборе провода витой пары для интернета, следует обращать внимание не только на его категорию, но и на максимальную скорость, предоставляемую провайдером.

Универсальные витые пары для различных целей

Существует множество видов витых пар, которые используются для различных целей, включая передачу данных в сети Интернет. Каждый тип кабеля имеет свои особенности и предназначен для определенных задач.

Коаксиальный кабель

Один из наиболее известных типов витой пары для передачи данных — это коаксиальный кабель. Он состоит из центрального жила, окруженного изоляцией и внешним экраном. Коаксиальный кабель обладает хорошей способностью передавать сигналы на большое расстояние и широкую полосу частот. Этот тип кабеля часто используется для передачи телевизионных сигналов и трансляции кабельного интернета.

Категория 5e и 6

Для передачи данных в локальных сетях (LAN) часто используют кабели категории 5e и 6. Они имеют четыре жилы, которые обеспечивают передачу данных на скорости до 1 Гбит/с и 10 Гбит/с соответственно. Кабели категории 5e и 6 обладают высокой защитой от помех и шумов, что позволяет им передавать данные на большие расстояния без потери качества сигнала.

Оптоволоконный кабель

Оптоволоконные кабели являются одними из наиболее передовых витых пар для передачи данных. Они состоят из стеклянного или пластикового волокна, которое способно передавать сигналы света на очень большие расстояния. Оптоволоконные кабели обладают высокой скоростью передачи данных и отличной защитой от помех. Они широко используются в сетях связи и центрах обработки данных.

Как определить, сколько жил в кабеле?

Для определения количества жил в кабеле необходимо взглянуть на его спецификации или провести визуальный осмотр. Как правило, количество жил указывается в названии кабеля или на его этикетке. Например, кабель «Cat5e UTP» имеет четыре жилы, а кабель «Cat6a FTP» — восемь жил.

В целом, выбор типа витой пары зависит от конкретной задачи и требований к передаче сигнала. Определение количества жил и особенностей кабеля поможет сделать правильный выбор для успешной передачи данных в сети Интернет.

Витые пары Cat5 и Cat6: скорость и пропускная способность

Витые пары Cat5 и Cat6 — это стандартные типы кабелей, которые используются для передачи данных в сетях интернета. Они отличаются различными характеристиками и могут обеспечивать разную скорость и пропускную способность.

Витая пара Cat5

Витая пара Cat5 состоит из 8 жил, разделенных на 4 пары. Каждая пара изолирована друг от друга для уменьшения помех. Этот вид кабеля может обеспечить скорость передачи данных до 100 Мбит/с и пропускную способность до 100 МГц. Витая пара Cat5 является стандартным кабелем для домашних и офисных сетей.

Витая пара Cat6

Витая пара Cat6 также состоит из 8 жил, разделенных на 4 пары. Однако, этот вид кабеля имеет более высокую пропускную способность и может обеспечить скорость передачи данных до 1000 Мбит/с и пропускную способность до 250 МГц. Витая пара Cat6 является более продвинутым и используется в сетях с более высокими требованиями к скорости.

В зависимости от ваших потребностей, можно определить, какой тип кабеля витой пары лучше подходит для вашей сети интернета. Если вам нужна более высокая скорость передачи данных, то витая пара Cat6 может быть предпочтительнее. Однако, если вам нужен стандартный кабель для обычной домашней или офисной сети, то витая пара Cat5 должна быть достаточной.

Как определить количество жил в кабеле интернета

Для определения количества жил в кабеле интернета, вам потребуется взглянуть на изоляцию кабеля.

Чтобы определить, из скольких жил состоит кабель, нужно выполнить следующие шаги:

1. Визуально осмотрите витую пару кабеля интернета.
2. Найдите разорванную часть кабеля или отрежьте небольшой отрезок.
3. Снимите изоляцию с одного конца кабеля, чтобы увидеть жилы.
4. Посчитайте количество жил, которые проходят через открытый конец кабеля.

Обратите внимание на то, что кабель интернета может иметь различное количество жил. Наиболее распространенные типы кабелей витой пары имеют 4 и 8 жил.

После того, как вы определите количество жил в кабеле интернета, вы сможете правильно подключить его к сетевому оборудованию.

Визуальный осмотр провода и спецификации кабеля

Интернет-провайдеры используют различные типы кабелей витой пары для подключения к интернету. Визуальный осмотр провода может помочь определить, какой тип кабеля используется.

1. Категория кабеля

На проводе будет указана категория кабеля. Категория определяет пропускную способность и скорость передачи данных. Наиболее распространенными категориями являются Cat5е, Cat6 и Cat6а. Чем выше категория, тем выше пропускная способность.

2. Внешний вид кабеля

Внешний вид кабеля тоже может быть указателем на тип используемого кабеля. Cat5е и Cat6 имеют обычно прозрачную оболочку с видимыми цветными жилами, а Cat6а может иметь более толстый диаметр и более плотную оболочку.

Кабели могут быть одножильными (UTP) или многожильными (STP). Одножильные кабели имеют одну сплошную жилу, а многожильные состоят из нескольких тонких проводов. Многожильные кабели обычно используются для более длинных расстояний и имеют более высокую помехоустойчивость.

3. Цветовая маркировка жил

Каждая жила в кабеле витой пары имеет свой цветовой код, который может быть использован для определения типа кабеля. Обычно используются следующие цветовые комбинации:

• Бело-оранжевый и оранжевый
• Бело-зеленый и зеленый
• Бело-синий и синий
• Бело-коричневый и коричневый

Это стандартная цветовая маркировка для проводов при использовании T568B-схемы. Если на кабеле присутствуют другие цвета или цветовая маркировка зашита в оболочку, это может указывать на использование другого типа кабеля.

4. Спецификация кабеля

На проводе обычно указываются также другие спецификации кабеля, такие как перекрытие, длина и использование внутри или вне помещений. В спецификациях также могут быть указаны дополнительные характеристики, такие как экранирование от помех и огнестойкость.

Обратите внимание на эти особенности и спецификации кабеля, чтобы выбрать подходящий вариант для подключения к интернету.

Использование специализированной техники для определения жил

При прокладке кабеля для интернета витой пары внутри многожильного провода, необходимо определить, сколько жил следует использовать. Для этой цели существует специализированная техника.

1. Тестер проводов

Тестер проводов позволяет проверить, правильно ли подключены провода витой пары. Он позволяет определить, работает ли каждая жила и нет ли неправильных подключений. Таким образом, при использовании тестера можно определить, сколько жил в кабеле работает корректно.

2. Проводник

Для определения числа жил в кабеле можно также использовать проводник — тонкий провод длиной несколько метров. Подключив проводник к одной из жил витой пары, можно последовательно проконтролировать все другие пары проводов, убеждаясь, что каждая из них работает.

3. Специализированные приборы

Существуют специализированные приборы, которые позволяют не только определить, сколько жил в кабеле, но и произвести их групировку по цветам или другим критериям. Это удобно для дальнейшей разметки и установки разъемов на концах кабеля.

Важно!

Перед использованием специализированной техники, необходимо тщательно изучить инструкцию по применению и следовать всем рекомендациям производителя для достижения наилучших результатов и избегания возможных повреждений кабеля интернета.

Популярные поломки и неисправности сотовых телефонов

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Одножильные или многожильные проводники?

• одножильные проводники в витой паре (Solid) — обладает лучшими и более стабильными характеристиками по сравнению с многожильными. Поскольку он жёсткий, его применяют для прокладки стационарной сети LAN.
• многожильные проводники (Stranded или Flex) — используют для соединения портов оборудования между собой или со стационарной сетью при небольших расстояниях. Такие проводники называются патч корд (patch cord) — отрезок многожильного 4-парного кабеля длиной 1–10 м с вилками RJ-45 на концах..

медные жилы (Cu) — идеальный вариант, но ненамного дороже чем омеднённый провод.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Тестирование

Как видно, вариантов изготовления патч-корда для соединения двух и более сетевых устройств весьма много. При этом может применяться как схема подключения витой пары 8 проводов под Интернет, так и вариант с четырьмя проводами. Выбор делается из расчета необходимой скорости передачи данных, а также с учетом возможной экономии расходного материала.

Подгорнов Илья Владимирович Всё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Прямой кабель (для соединения «компьютер – роутер/хаб») для Интернета

Этот вариант часто встречается в современных ЛВС, подразделяется на два метода обжимки:

1. Стандарт TIA/EIA-568A (используется реже). Зелено-белый, зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый.

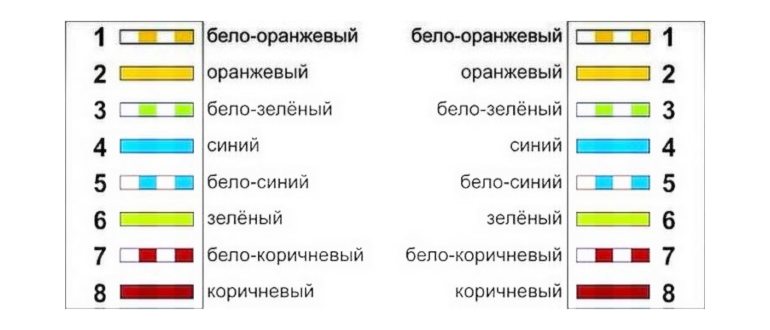

2. Стандарт TIA/EIA-568B (используется гораздо чаще). Оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, зеленый, коричнево-белый, коричневый.

F/UTP 4x2x0.51 Cat.5e Solid PE — внешний защитный слой из фольги, 4 пары по 2 жилы, диаметр жилы 0.51мм, категории 5e, каждая жила в виде цельной проволоки, внешняя оболочка полиэтилен, подходит для внешней прокладки

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Как обжать интернет кабель. Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Обжим витой пары шаг 1-3

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм. Внимание! Зачищать проводники не нужно!

Обжим витой пары. Шаг 3

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Обжим витой пары. Шаг 4

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

Обжим витой пары. Шаг 5

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным. Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Обжим витой пары. Шаг 4

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Кроме описанных характеристик, ВП также имеет разный пропускаемый частотный диапазон (МГц), в зависимости от которого кабелю присваивается категория.

Общие правила выбора и подключения витой пары

Витая пара, коннектор, подключение Ethernet — понятия, которые пугают неискушённого пользователя, однако всё не так сложно.

Подбирая ВП в первую очередь надо обратить внимание на назначение (прокладка телефонной линии или локальной сети), а также на необходимую скорость передачи данных и необходимую длину. Эти три фактора влияют на выбор категории.

Условия эксплуатации повлияют на выбор цвета, а место монтажа (внутри стен или в помещении) — на «жильность».

Выбранный кабель надо опрессовать (обжать), как правило, это можно сделать в магазине, но и в домашних условиях это нетрудная задача. Надо только посмотреть, как витую пару вставить в коннектор, последовательность проводов, а также выбрать способ опрессовки (специальными щипцами или отвёрткой).

В любом случае внимательный пользователь сможет разобраться с задачей выбора: маркировка витой пары порядок цветов и обозначение на схемах стандартны и общедоступны.

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.
