В эпоху цифровых технологий, когда интернет является неотъемлемой частью нашей повседневной жизни, правильное подключение к сети становится особенно важным. Одним из ключевых элементов здесь является 8-жильный кабель для интернета, который обеспечивает надежную и быструю передачу данных.
Этот тип кабеля состоит из восьми проводников, каждый из которых предназначен для определенной цели. Четыре проводника используются для передачи данных, а четыре — для обеспечения надежного заземления и экранирования от помех. Благодаря такой конструкции, 8-жильный кабель способен обеспечить стабильное и качественное соединение с интернетом.
Основным преимуществом 8-жильного кабеля для интернета является его высокая скорость передачи данных. Благодаря передаче информации по восьми проводникам, он способен обеспечить скорость до 1000 Мбит/с, что делает его одним из самых быстрых и эффективных типов кабелей.
Кроме того, 8-жильный кабель отличается высокой надежностью и долговечностью. Он устойчив к внешним воздействиям, таким как перепады температур и влажность, и обеспечивает качественное соединение на протяжении длительного времени. Также его экранирование от помех позволяет избежать снижения скорости и качества сигнала.
Выводы
8-жильный кабель для интернета представляет собой надежное и эффективное решение для подключения к сети. Он обеспечивает высокую скорость передачи данных, стабильное соединение и защиту от помех. Если вы стремитесь к быстрому и качественному доступу к интернету, то 8-жильный кабель — отличный выбор для вас.
Что такое 8-жильный кабель
8-жильный кабель, или восьмиконтактный кабель, это тип кабеля, используемый для передачи данных в компьютерных сетях. Он состоит из восьми отдельных проводников, каждый из которых играет свою роль в передаче сигнала.
8-жильный кабель используется для создания сетей Ethernet, которые позволяют подключить несколько компьютеров и других сетевых устройств к интернету или локальной сети. Этот тип кабеля широко применяется в домашних и офисных сетях.
Восьмиконтактный кабель имеет стандартный форм-фактор RJ-45, который позволяет его легко подключать и отключать от сетевых устройств. Каждый проводник в кабеле имеет свой цвет и роль в передаче данных.
Восьмиконтактный кабель поддерживает передачу данных на скорости до 1 Гбит/с, что позволяет обеспечить быструю и стабильную связь в сети. Он также обеспечивает надежное соединение и минимальные помехи, что делает его идеальным выбором для организации сетей с высокими требованиями к скорости и надежности.
8-жильный кабель является основным компонентом компьютерной сети и играет важную роль в передаче данных. Он может быть использован для подключения компьютеров, принтеров, маршрутизаторов, коммутаторов и других сетевых устройств.
Особенностью 8-жильного кабеля является то, что он позволяет передавать данные в обе стороны одновременно, что повышает эффективность сети и уменьшает задержку передачи данных. Он также обеспечивает защиту от помех и снижает вероятность потери сигнала, что делает его надежным и стабильным.
В целом, 8-жильный кабель является важным элементом компьютерных сетей, обеспечивающим быструю и надежную передачу данных. Он позволяет подключить несколько устройств к сети и обеспечить эффективную коммуникацию между ними.
Основные характеристики
8-жильный кабель для интернета является одним из самых распространенных типов кабелей, используемых для передачи сетевых данных. Он обеспечивает высокую скорость передачи данных и надежность подключения.
Основные характеристики 8-жильного кабеля для интернета:
- Количество жил: 8. Кабель имеет 8 отдельных проводников, обеспечивающих передачу данных.
- Категория кабеля: 8-жильные кабели могут быть классифицированы в разные категории в зависимости от их пропускной способности и скорости передачи данных. Наиболее распространенными категориями являются Cat5e, Cat6 и Cat6a. Обычно выделяются следующие категории кабелей: Cat5e (до 100 Мбит/с), Cat6 (до 1 Гбит/с) и Cat6a (до 10 Гбит/с).
- Бренд: Существуют различные производители кабелей для интернета, предлагающие 8-жильные варианты. Некоторые из них включают Belden, Panduit, Commscope и др.
- Длина кабеля: Длина кабеля может варьироваться и обычно составляет от нескольких метров до нескольких десятков метров. Кабель также может быть нарезан на нужную длину при установке.
- Применение: 8-жильные кабели часто используются для подключения компьютеров, роутеров, модемов и других устройств к сети Интернет. Они могут быть использованы для проводного подключения к компьютерной сети, а также для создания локальной сети.
8-жильный кабель для интернета является надежным и эффективным решением для передачи сетевых данных. Он обеспечивает стабильное и высокоскоростное подключение к Интернету и предлагает широкий выбор вариантов категорий кабелей, чтобы удовлетворить различные потребности пользователей.
Преимущества использования
8-жильный кабель для интернета имеет ряд преимуществ, которые делают его привлекательным и эффективным выбором для передачи данных.
-
Высокая пропускная способность: 8-жильный кабель обеспечивает более высокую пропускную способность по сравнению с кабелями с меньшим количеством жил. Это позволяет передавать данные на большие расстояния и с более высокой скоростью.
-
Надежная передача данных: Благодаря 8 жилам, кабель обеспечивает надежную передачу данных без потерь и помех. Это особенно важно для работы сети, где требуется стабильность и надежность передачи информации.
-
Дальность передачи: 8-жильный кабель обладает большей дальностью передачи данных по сравнению с кабелями с меньшим количеством жил. Это позволяет устанавливать сеть на больших расстояниях и подключать удаленные устройства.
-
Поддержка гигабитных соединений: Кабель обеспечивает поддержку гигабитных соединений, что позволяет передавать данные с очень высокими скоростями. Это особенно важно для современных требовательных приложений, таких как видео стриминг и онлайн-игры.
-
Совместимость с различными устройствами: 8-жильный кабель широко используется в различных типах сетевого оборудования, таких как маршрутизаторы, коммутаторы, сетевые карты и другие устройства. Он совместим с различными протоколами сетевой коммуникации, что делает его универсальным и применимым в различных сценариях.
В целом, использование 8-жильного кабеля для интернета предлагает ряд преимуществ, которые делают его предпочтительным выбором для установки и настройки сети. Он обеспечивает стабильную и надежную передачу данных, поддерживает высокие скорости и дальность передачи, а также совместим с различными устройствами.
Как правильно подключить
Для правильного подключения 8-жильного кабеля для интернета следует следовать нескольким простым шагам. Вот некоторые основные рекомендации:
- Определите место, где будет располагаться интернет-модем или роутер. Обычно это место ближе всего к точке входа провайдера интернет-сигнала.
- С помощью инструментов, таких как сверлильный станок или перфоратор, просверлите отверстия в стенах для прокладки кабеля. Для этого лучше выбирать путь, который наименее подвержен повреждениям или пересечениям с другими кабелями.
- Обрежьте кабель на нужную длину, учтите запас в несколько метров для возможных изменений или перемещений оборудования в будущем.
- Разделите конец кабеля на отдельные жилы и поочередно подключите их к соответствующим контактам на модеме или роутере. Обратите внимание на правильную последовательность подключения жил.
- Снизьте перекрестные помехи, обмотав кабель скотчем или специальной изолирующей лентой.
- Установите модем или роутер в желаемую точку и подключите его к источнику питания.
- Убедитесь, что все соединения кабеля и компонентов оборудования надежно прикреплены и защищены от воздействия влаги и пыли.
- Проверьте подключение, включив модем или роутер и убедившись, что есть доступ к интернету.
Важно помнить, что при подключении любых кабелей и оборудования следует соблюдать меры предосторожности и обращаться к специалистам, если возникают трудности или требуется специализированная помощь. Следуя приведенным выше рекомендациям, вы сможете правильно подключить 8-жильный кабель для интернета и наслаждаться стабильным и быстрым соединением.
Вопросы реальных владельцев ответы специалистов по ремонту, причины поломок
Как удлинить провод для интернета
В процессе реорганизации домашнего пространства, например, перестановки компьютера на новое место, длины обжатого сетевого кабеля для интернета может быть не достаточно. Рассмотрим варианты, как быстро и правильно удлинить провод для интернета:
- Использовать джойнер. Так называется специальный соединитель витой пары, имеющий 2 отверстия, в которые с обеих сторон вставляются разъемы кабеля. Этот способ максимально дешевый, простой, надежный и эффективный.
- Можно установить роутер, который имеет несколько гнезд для включения кабеля для интернета и комплектуется готовым патч-кордом. В стационарный лептоп, в этом случае, можно установить небольшой адаптер Wi-Fi.
- Подключить новый кабель нужной протяженности. Самостоятельно скрутить сетевой кабель, не используя инструменты для обжима. Это вариант имеет ряд существенных недостатков, например, скорость соединения, скорее всего, существенно упадет, также возрастает вероятность возникновения короткого замыкания.
2023 © Комплексные поставки электротехнической продукции. Цены и наличие указанные на сайте не являются публичной офертой.
При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.
Инструмент для обжима сетевого кабеля
Обжим кабеля осуществляется с помощью специального обжимного инструмента (кримпера).
Очень популярный профессиональный инстромент HT- 500 + HT-308 для обжима коннекторов RJ-45, RJ-12/11 и зачистки витой пары фирмы Hanlong.
В сетевые розетки провода заводятся тоже в зависимости от используемого стандарта. Их контакты пронумерованы тем или иным способом.
Аналогичная ситуация с разводкой и с модулями для розеток внутреннего монтажа.
Что понадобится для опрессовки витой пары
Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:
На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).
Обычно техника прямо проходящего кабеля используется для соединения:
Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:
Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:
| Левый конец кабеля | Правый конец кабеля |
| 1) Бело-оранжевая | 1) Бело-оранжевая |
| 2) Оранжевая | 2) Оранжевая |
| 3) Бело-зелёная | 3) Бело-зелёная |
| 4) Голубая | 4) Голубая |
| 5) Бело-голубая | 5) Бело-голубая |
| 6) Зелёная | 6) Зелёная |
| 7) Бело-коричневая (бело-красная) | 7) Бело-коричневая (бело-красная) |
| 8) Коричневая (красная) | 8) Коричневая (красная) |

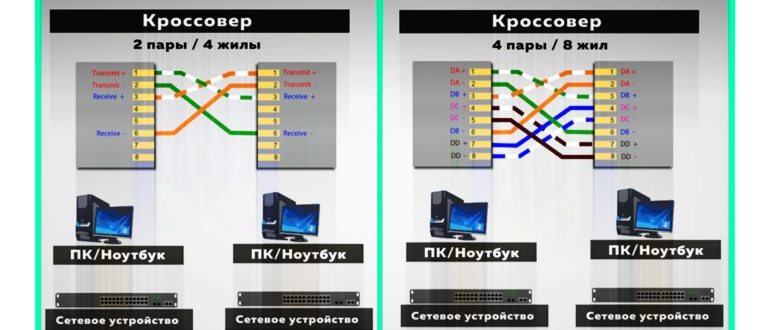

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:
| Левый конец кабеля | Правый конец кабеля |
| 1) Бело-оранжевая | 1) Бело-зелёная |
| 2) Оранжевая | 2) Зелёная |
| 3) Бело-зелёная | 3) Бело-оранжевая |
| 4) Голубая | 4) Голубая |
| 5) Бело-голубая | 5) Бело-голубая |
| 6) Зелёная | 6) Оранжевая |
| 7) Бело-коричневая (бело-красная) | 7) Бело-коричневая (бело-красная) |
| 8) Коричневая (красная) | 8) Коричневая (красная) |

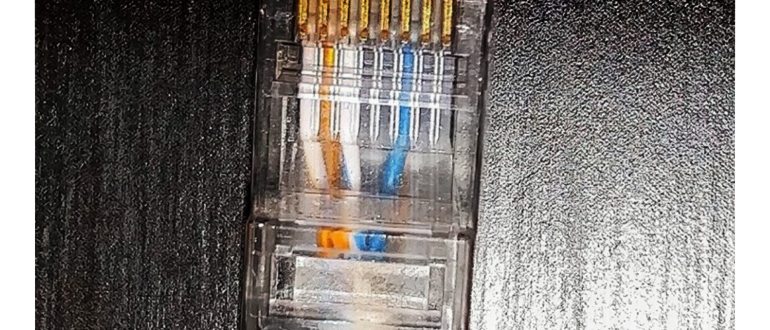

Опрессовка коннектора при помощи обжима
Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.
Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!
Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.
Основные правила при прокладке и обжимке витой пары.
При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.
При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.
При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.
Не знал что жилы зачищать не нужно пока не прочел статью по не опотности зачистил и лохонулся
Не переживайте, Вы не один такой. Распространенная ошибка. Видел целые квартиры с такой обжимкой. В розетках тоже, кстати, изоляцию снимать не нужно.
Забыл (ибо, не интересовался), как называется «обжимка». Точно — кримпер, и джеки-коннекторы.
Много лишнего. Простая обжимка и кросс — было-бы достаточно.
С уважением, Вячеслав.
наконец то нашел, какие контакты идут на передающий, а какие на приемный модуль в хабах, хоть и на 100мгбит.
спасибо.
Поскольку витая пара может эксплуатироваться в чрезвычайно разнообразных условиях, а также требовать соблюдения специфических технических характеристик, разработано большое количество ее разновидностей. Это позволяет максимально правильно подобрать провод для интернета под конкретную задачу.
Стандарты, сертификация
Существуют также отдельные стандарты, применимые при прокладке СКС, причём для структурированных кабельных систем требования намного жёстче.
Стандартов Ethernet разработано свыше десятка, большинство из них устарело (например, 10BASE5, или IEEE 802.3, часто называемый «толстым Ethernet»).
Разновидность стандарта IEEE 802.3ba, разработанная в 2009 году, позволяет передавать данные на скорости до 40 Гб/сек, существует и 100-гигабитный стандарт, ожидается появление терабитного.
Мнение эксперта.
Эксперт LAN-ART по витой паре — Березкин Евгений Николаевич.
Все стандарты, касающиеся построения структурированных кабельных систем на витой паре, гарантируют её работоспособность на протяжении 10 лет и более.
Для соединения устройств можно использовать и двухпарный провод. В этом случае, надо не забывать, что используются только 1,2,3 и 6 контакты, и не ошибиться при обжатии.
Медь или кабель частично омедненный
При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.
Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).
На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.
