Как правильно называется провод для интернета: список популярных типов

Для подключения к сетевому интернету нам необходим сетевой кабель. Использование правильного типа кабеля может существенно повлиять на скорость и качество подключения. Однако, когда речь заходит о различных типах и названиях кабелей, многие из нас могут запутаться.

Существует несколько популярных типов кабелей, которые широко используются для подключения к интернету. Один из самых распространенных типов провода для интернета — витая пара. Витая пара является стандартным типом кабеля, который используется для подключения компьютеров к маршрутизатору или модему.

Еще одним типом провода, используемым для подключения к сети интернет, является коаксиальный кабель. Коаксиальный кабель имеет центральный проводник, окруженный слоем изоляции, экраном и защитной оболочкой. Этот тип кабеля широко используется для подключения кабельного телевидения и широкополосного доступа в интернет.

Еще одним популярным типом кабеля для сетевого интернета является оптоволокно. Оптоволоконный кабель состоит из тонкой стеклянной или пластиковой нити, которая передает данные с помощью световых сигналов. Этот тип кабеля предлагает высокую производительность и широкую полосу пропускания, делая его идеальным выбором для высокоскоростного интернета.

Независимо от того, какой провод для интернета вы выберете, важно помнить, что качество кабеля и его правильная установка могут значительно влиять на стабильность и скорость вашего интернет-соединения. Выберите подходящий тип кабеля для своих потребностей и убедитесь, что установка провода осуществляется квалифицированным специалистом, чтобы обеспечить максимальную производительность вашего интернета.

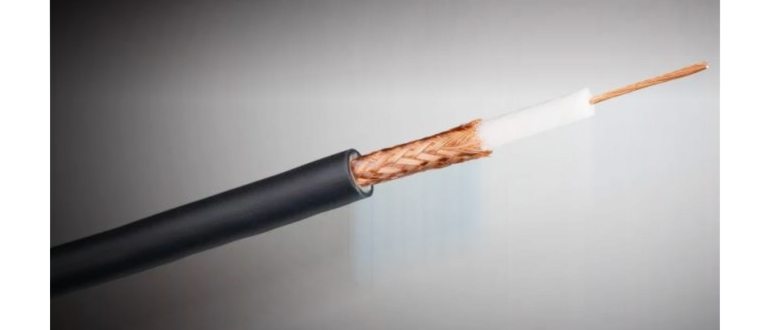

Коаксиальный кабель для интернета: особенности и применение

Коаксиальный кабель является одним из самых популярных типов кабелей для сетевого подключения и передачи данных в сети интернета. Он обеспечивает высокую скорость передачи данных, надежность и устойчивость к внешним электромагнитным помехам.

Особенности коаксиального кабеля

Основные характеристики коаксиального кабеля для интернета:

• Внешняя оболочка кабеля изготавливается из диэлектрика, который обеспечивает электрическую изоляцию и защиту от внешних воздействий;
• Внутренний проводник выполнен из медного или алюминиевого провода;
• Между внешней оболочкой и внутренним проводником находится слой изоляции, который предотвращает пересечение сигналов;
• Для обеспечения защиты от внешних помех, коаксиальный кабель имеет экранирующую оболочку из фольги или металлической оплетки;
• Коаксиальный кабель имеет разъемы, которые обеспечивают надежное подключение к сетевым устройствам.

Применение коаксиального кабеля

Коаксиальный кабель широко применяется для передачи данных в сети интернета, особенно в кабельном телевидении и доступе в Интернет через кабельные провайдеры. Он также применяется в системах видеонаблюдения, радиосвязи и других областях, где требуется высокая скорость и надежность передачи данных.

Витая пара: типы и спецификации сетевых кабелей

Сетевой кабель является неотъемлемой частью построения компьютерных сетей. Используется для соединения различных устройств, передачи данных и доступа к интернету.

Типы сетевого кабеля

Существует несколько типов сетевых кабелей, которые используются для передачи данных в компьютерных сетях:

• Кабель категории 5e (Cat5e) — это один из наиболее распространенных типов сетевого кабеля. Он поддерживает скорости передачи данных до 1000 Мбит/с и используется в Ethernet-сетях.
• Кабель категории 6 (Cat6) — представляет собой более новую версию сетевого кабеля, которая обеспечивает более высокую скорость передачи данных до 10 Гбит/с.
• Кабель категории 6a (Cat6a) — это усовершенствованная версия кабеля Cat6, которая обеспечивает еще более высокую скорость передачи данных и меньшее искажение сигнала.
• Кабель категории 7 (Cat7) — это самый новый и современный тип сетевого кабеля. Он обеспечивает скорость передачи данных до 10 Гбит/с и чрезвычайно низкий уровень помех.

Спецификации сетевого кабеля

Сетевые кабели подвергаются различным спецификациям, которые определяют их характеристики и возможности. Некоторые из спецификаций включают:

1. Длина кабеля — стандартные сетевые кабели имеют длину до 100 метров. Превышение этой длины может привести к потере сигнала и снижению скорости передачи данных.
2. Скорость передачи данных — каждый тип кабеля имеет максимальную скорость передачи данных, которую он может поддерживать.
3. Шумоподавление — сетевой кабель должен обладать хорошей шумоподавляющей способностью для минимизации помех и искажений сигнала.
4. Пропускная способность — это максимально возможная скорость передачи данных через кабель.
5. Защита от перекручивания — сетевые кабели обычно обладают защитой от перекручивания, чтобы предотвратить искажения сигнала и снижение скорости передачи данных.

Заключение

Выбор правильного сетевого кабеля для вашей сети играет важную роль в обеспечении надежной и быстрой передачи данных. При выборе кабеля учитывайте нужные характеристики, такие как скорость передачи данных, длина и спецификации, чтобы обеспечить оптимальную работу вашей сети.

Оптоволоконный кабель: преимущества и недостатки

Оптоволоконный кабель — это сетевой кабель, используемый для передачи данных в сети Интернета. Он состоит из тонкой стеклянной или пластиковой проволоки, через которую передаются световые сигналы. Как правило, оптоволоконные кабели используются для передачи большого объема данных на большие расстояния. Рассмотрим основные преимущества и недостатки данного типа кабеля.

Преимущества оптоволоконного кабеля:

• Высокая скорость передачи данных: Оптоволоконный кабель способен передавать данные со скоростью, значительно превышающей скорость проводного кабеля, что позволяет получить быстрый и стабильный доступ в интернет.
• Большая пропускная способность: Благодаря своей конструкции оптоволоконный кабель способен обеспечить высокую пропускную способность, что позволяет передавать большой объем данных одновременно.
• Меньшие потери сигнала: При передаче данных по оптоволоконному кабелю потери сигнала минимальны, что обеспечивает более стабильное и качественное соединение сети.
• Большая дальность передачи: Оптоволоконный кабель позволяет передавать данные на значительные расстояния без потери качества сигнала.
• Малые размеры и масса: Оптоволоконные кабели являются компактными и легкими, что упрощает их установку и эксплуатацию.

Недостатки оптоволоконного кабеля:

• Более высокая стоимость: Оптоволоконный кабель обычно является более дорогим в использовании по сравнению с проводным кабелем, что может стать ограничением в случае ограниченного бюджета.
• Более сложная установка и обслуживание: За счет своей конструкции и особенностей установки оптоволоконный кабель требует определенных знаний и навыков для его установки и обслуживания.
• Восприимчивость к повреждениям: Оптоволоконный кабель более восприимчив к повреждениям, например, при механических воздействиях или перегибах, что может привести к снижению его производительности и требовать ремонта.

В целом, оптоволоконный кабель является одним из наиболее эффективных и надежных сетевых кабелей для интернета, обладающим высокой скоростью передачи данных и большой пропускной способностью. Однако, его высокая стоимость и сложность установки и обслуживания могут стать недостатками данного типа кабеля. При выборе кабеля необходимо учитывать конкретные потребности и возможности сети и оценивать все преимущества и недостатки каждого типа кабеля.

Радиочастотный кабель: для кабельного и спутникового телевидения

Радиочастотный кабель — это тип сетевого кабеля, который используется для передачи сигнала для кабельного и спутникового телевидения.

Этот кабель, также называемый коаксиальным кабелем, позволяет передавать высокочастотные сигналы, включая те, которые передаются по кабелевому телевидению и спутниковым системам.

Коаксиальный кабель состоит из следующих основных компонентов:

1. Внешний проводник: служит для экранирования и защиты от внешних помех. Он обычно выполнен из меди и имеет покрытие для защиты от коррозии.
2. Диэлектрик: это материал, который находится между внешним проводником и внутренним проводником. Он обеспечивает электрическую изоляцию между ними и помогает снижать потери сигнала.
3. Внутренний проводник: это центральный проводник, обычно также изготовленный из меди. Он отвечает за передачу сигнала.
4. Оболочка: это внешний слой, который защищает внутренние компоненты от механических повреждений.

Коаксиальные кабели обычно имеют стандартные разъемы на концах, такие как F-разъемы, которые используются для подключения кабельного или спутникового телевизионного приемника.

Одним из преимуществ радиочастотного кабеля является его способность передавать высококачественный сигнал на большие расстояния без потери качества. Он также эффективно защищает от внешних помех, таких как радиочастотные сигналы и электромагнитные воздействия.

В общем, радиочастотный кабель является одним из основных типов сетевых кабелей, которые используются в сфере кабельного и спутникового телевидения. Его использование позволяет достичь надежной и качественной передачи сигнала.

Как называется сетевой кабель для интернета

• UTP (Unshielded Twisted Pair) кабель — наиболее распространенный под видом кабеля Ethernet. Он состоит из четырех пар скрученных витых проводников и обладает низкой стоимостью, хорошей гибкостью и удобством в использовании.
• FTP (Foiled Twisted Pair) кабель — представляет собой экранированный кабель, в котором каждая пара витых проводников обернута фольговым экраном. Этот тип кабеля позволяет уменьшить влияние внешних помех и обеспечивает более высокую скорость передачи данных.
• STP (Shielded Twisted Pair) кабель — использует металлический экран для защиты от помех электромагнитного поля. Он предлагает более высокий уровень защиты, чем UTP кабель, но также более громоздкий и дороже.
• CAT5e кабель — представляет собой усовершенствованную версию UTP кабеля, специально разработанного для работы с Gigabit Ethernet. Он обеспечивает более высокую пропускную способность и сниженные помехи.
• CAT6 кабель — имеет еще более высокую пропускную способность и способен передавать данные на более дальнее расстояние по сравнению с CAT5e кабелем.
• CAT6a кабель — это усовершенствованная версия CAT6 кабеля, позволяющая обеспечить передачу данных на еще большее расстояние и с более высокой скоростью.
• CAT7 кабель — обладает самой высокой пропускной способностью и защитой от помех. Он способен работать на более высоких скоростях и обеспечивает отличную производительность.
• Оптоволоконный кабель — использует световоды для передачи данных и обеспечивает очень высокую скорость и пропускную способность. Он идеально подходит для длинных расстояний и специальных требований.

На нашем сайте вы найдете множество советов по ремонту и обслуживанию мобильных телефонов

Какой патч-корд выбрать для соединения?

Патч-корд можно сделать самому. Все подробности в следующем видео:

Характеристик у соединительного шнура много, но ознакомившись с ними, выбрать кабель несложно. Патч-корд бывает:

1. Прямой или кроссовый – зависит от расположения проводов.
2. Экранированный или нет – в зависимости от типа витой пары.
3. С экранированным разъемом или нет – если витая пара экранированная, то разъем 8P8C (RJ-45) должен быть тоже таким.
4. Различной категории – определяют эффективный пропускаемый частотный диапазон.
5. С защитой коннектора или нет – защита продлевает жизнь коннектора при частом подключении.

Если локалка тянется в доме или квартире, то беспокоиться о дополнительной защите в виде экранирования фольгой не нужно. UTP на все 100% отработает сигнал.

1. Эффективно применять экранированный коннектор в паре с экранированным патч-кордом. В противном случае, это бессмысленно.

1. Категорий витой пары насчитывается восемь. С первой по четвертую – уже не используются. Восьмая находится в разработке и не до конца утверждена. 5 практически не используется, после пришедшей с 2000 года на смену 5е – четырех-парного кабеля со скоростью до 1 Гб/сек на расстоянии до 100 метров. Кабель Cat5e – самый оптимальный вариант из-за скорости передачи данных и дешевизны. Cat6 и Cat7 используются в сетях со скоростью до 10 Гб/сек на расстоянии до 55 метров. Важно учитывать, что кабели лишь транспортное звено для сигналов между приемником и передатчиком. Если роутер и материнская плата (или сетевая карта) компьютера не поддерживают скорость 10 Гб/сек, а интернет в дом заведен не по оптоволокну, переплачивать за Cat6 и Cat7 нет смысла.

1. Защита коннектора выполняет простую, но важную функцию – удерживать коннектор в порту и не дать ему выпасть. Разъемы без защиты при частом извлечении или возможных движениях системного блока (ноутбука) могут попросту не держаться в Ethernet-порту и выпадать.

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Категории и разновидности

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair – «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.

На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:

• Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
• Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
• В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Материал проводников

• Cu — медь. Самый качественный материал. Если есть возможность — выбирайте медную витую пару, это позволит избежать проблем с эксплуатацией сети и увеличить её срок службы. Стоит дороже. Срок службы качественной сети из меди составляет 25 лет.
• Al — алюминий. Более дешёвый вариант. Легче. Быстро выходит из строя из-за окисления и текучести алюминия. Материал более жёсткий, это заметно по неровностям при укладке кабеля. Электропроводность алюминия ниже в 1.7 раз по сравнению с медью.
• CCA — омеднённый алюминий. Тот же алюминий, покрытый медным слоем, который избавляет от проблем с окислением. Проводимость лучше чем у алюминия, но хуже чем у меди. Средний по цене вариант.

Оптоволоконные кабели

Сегодня разработана технология, которая передаёт интернет-данные на большой скорости. Речь идет про оптоволокно. Многие задаются вопросом, что это означает. На самом деле через оптоволоконные провода, протянутые по дну океана, происходит передача высокоскоростного Интернета не только через города, но и материки.

Такой тип LAN-кабеля подходит большинству пользователей, а для тех, кому требуется очень мощный сигнал, нужно обратить внимание на категорию 6, которую позиционируют как улучшенную из-за более высокого уровня пропускной способности – до 10 Мбит/сек. Но максимальная скорость влечет за собой уменьшение допустимой дистанции до 55-ти м.

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Прямая схема. Провода в процессе обжима обоих коннекторов располагаются одинаково, как будто в зеркальном отражении. Важен и порядок проводников, и их цветовое соотношение

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Перекрестная схема. Более сложная и требует заучивания, так как проводники подключаются не просто в обратном, а в особом порядке, а положение некоторых остается «прямым»

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Прямая схема распиновки для 4-жильного кабеля. Особенность подключения состоит в том, что некоторые дорожки остаются свободными. Активными являются контакты 1-3 и 6, работают только оранжевые и зеленые проводники

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.
