Интернет кабель – это жизненно важная часть современной коммуникационной системы. Он соединяет нас с внешними источниками информации, позволяет нам быть в курсе последних событий и находить ответы на самые разнообразные вопросы. Однако, иногда в ходе эксплуатации кабель может повредиться и потребовать замены штекера.

Замена штекера на интернет кабеле – это задача, с которой справиться сможет каждый, кто имеет минимальные навыки работы с инструментами и следует пошаговой инструкции. В этой статье мы расскажем вам, как правильно поменять штекер на интернет кабеле и предоставим полезные советы по его эксплуатации.

Перед тем, как приступить к замене штекера, нужно убедиться, что у вас есть все необходимые инструменты и оригинальный запасной штекер. Самое главное – это хранить осторожный и терпеливый подход, так как небрежные действия могут привести к повреждению кабеля. Готовы начать? Прочитайте нашу пошаговую инструкцию и не бойтесь пробовать!

Поменять штекер на интернет кабеле: пошаговая инструкция

Штекеры на интернет кабеле могут повреждаться со временем или быть несовместимыми с оборудованием. В этой пошаговой инструкции я покажу, как заменить штекер на интернет кабеле.

Шаг 1: Подготовка инструментов и материалов

Для замены штекера на интернет кабеле вам потребуются следующие инструменты и материалы:

• Интернет кабель: убедитесь, что у вас есть новый интернет кабель с нужным типом разъема.
• Разъемы: приобретите разъемы, которые будут совместимы с вашим кабелем.
• Пасатижи или пластиковый нож: понадобятся для удаления старого штекера и обрезания проводников.
• Кусачки: понадобятся для обрезания изоляции кабеля.

Шаг 2: Подготовка кабеля

1. Отрежьте около 2 сантиметров изоляции кабеля с помощью кусачек.
2. Осторожно срежьте экран и избегайте повреждения внутренних проводников.
3. Расположите провода в правильном порядке: обычно это белый/серый, оранжевый, белый/зеленый, синий, белый/синий, зеленый, белый/коричневый, коричневый.
4. Уложите провода в нужном порядке и отрежьте их так, чтобы они были одинаковой длины (около 1.3 сантиметров).

Шаг 3: Установка нового разъема

1. Полностью откройте новый разъем.
2. Вставьте провода в соответствующие отверстия в разъеме, убедившись, что они были правильно уложены.
3. Слегка согните провода вниз, чтобы они были закреплены в разъеме.
4. Следуйте инструкциям от производителя разъема для закрытия его крышки или оболочки.

Шаг 4: Проверка соединения

После закрытия разъема проведите проверку соединения. Подключите новый штекер к интернет-порту и убедитесь, что интернет работает как ожидалось.

Поздравляю! Вы успешно заменили штекер на интернет кабеле. Теперь у вас есть стабильное и надежное соединение.

Подготовка к замене штекера

Перед тем как начать замену штекера на интернет кабеле, необходимо выполнить несколько подготовительных шагов:

1. Отключите устройство от источника питания — перед заменой штекера необходимо отключить подключенное устройство от сети электропитания. Это поможет предотвратить возможность получения удара электричеством и повреждение кабеля.
2. Отсоедините кабель — отсоедините кабель от оборудования, к которому он подключен. Для этого нужно аккуратно вытянуть штекер из разъема, удерживая его за корпус, чтобы не повредить провода внутри кабеля.
3. Подготовьте необходимые инструменты и материалы — для замены штекера на интернет кабеле вам потребуются следующие инструменты и материалы: новый штекер, отвертка, нож, прижимной инструмент и термоусадочная трубка. Перед началом процесса убедитесь, что все необходимое имеется под рукой.

После выполнения этих подготовительных шагов вы можете приступить к основной процедуре замены штекера на интернет кабеле.

Снятие старого штекера

Перед тем как начать процесс замены штекера на интернет кабеле, необходимо снять старый штекер с существующего кабеля. Вот пошаговая инструкция, как это сделать:

1. Отключите кабель от источника питания: Для безопасности перед началом процесса рекомендуется отключить кабель от источника питания, чтобы избежать случайного попадания электричества.
2. Подготовьте инструменты: Для снятия старого штекера вам понадобятся следующие инструменты: кусачки, кроссвордный шлицевой отвертка и ножовка для раздела кабеля.
3. Отрежьте старый штекер: Возьмите кусачки и аккуратно отрежьте старый штекер с кабеля. Будьте осторожны, чтобы не повредить провода внутри кабеля.
4. Разделите кабель: Используя ножовку, аккуратно разделите оболочку кабеля на несколько сантиметров от конца. Постепенно обрежьте оболочку и удалите изолирующий слой, чтобы получить доступ к внутренним проводам.
5. Разделите проводники: Отделите проводники друг от друга и срежьте изолирующую оболочку каждого проводника. Убедитесь, что провода остались достаточной длины для подключения к новому штекеру.

Теперь вы успешно сняли старый штекер с кабеля и готовы переходить к следующему этапу — прикреплению нового штекера.

Прикрепление нового штекера

Прикрепление нового штекера на интернет-кабеле является довольно простой процедурой, которую можно выполнить самостоятельно. В этом разделе мы рассмотрим пошаговую инструкцию по замене штекера на кабеле.

1. Подготовка материалов:
   • Интернет-кабель
   • Новый штекер для кабеля
   • Комплект инструментов (ножницы, отвертка)
2. Отрезание поврежденного штекера:
   • Осторожно срежьте поврежденную часть штекера с помощью ножниц.
   • Будьте аккуратны, чтобы не повредить проводник.
3. Подготовка кабеля:
   • Срежьте оболочку кабеля, чтобы оставить около 2 см изоляции проводника.
   • Осторожно срежьте изоляцию каждого проводника на 1-2 миллиметра.
4. Подключение нового штекера:
   • Откройте новый штекер и снимите его верхнюю крышку.
   • Разделите проводники.
   • Нагрейте отвертку и аккуратно вставьте каждый проводник в соответствующий разъем штекера.
   • Убедитесь, что проводники плотно прилегают к контактам штекера.
5. Закрепление штекера:
   • Закройте верхнюю крышку штекера и убедитесь, что она надежно зафиксирована.
   • Убедитесь, что новый штекер крепко прикреплен к кабелю.

После завершения всех этих шагов у вас должен быть готовый к использованию интернет-кабель с новым штекером. Убедитесь, что все соединения надежно закреплены и правильно подключены.

Проверка качества соединения

Прежде чем заменять штекер на интернет-кабеле, рекомендуется проверить качество соединения. Это поможет убедиться, что проблема действительно связана с штекером, а не с другими факторами.

Вот несколько шагов, которые помогут вам проверить качество соединения:

1. Подключите кабель непосредственно к компьютеру — отсоедините кабель от роутера или других устройств, и подключите его непосредственно к компьютеру. Это позволит исключить возможные проблемы с другими устройствами.
2. Проверьте статус подключения — откройте панель управления сетью на своем компьютере и проверьте статус подключения. Убедитесь, что компьютер успешно подключен к сети.
3. Проверьте скорость интернета — проведите тест скорости интернета, чтобы узнать, какая скорость передачи данных сейчас доступна. Сравните полученные значения с теми, которые обычно у вас есть.
4. Проверьте наличие помех — проверьте кабель на наличие внешних помех, таких как перегибы, повреждения изоляции или механические дефекты. Если обнаружены повреждения, замените кабель на новый.
5. Перезагрузите роутер — если все предыдущие шаги не привели к улучшению сигнала, попробуйте перезагрузить роутер. Иногда это может помочь исправить временные проблемы с сетью.

Если после выполнения всех этих шагов проблема соединения остается, вероятнее всего, дело действительно в штекере. В таком случае, вы можете продолжить с заменой штекера на интернет-кабеле.

Задавайте вопросы и получайте ответы, полезные советы и помощь пользователей

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Берем один штекер 8P8C и вскрываем его. В Rexant 05-1051 это делается отжиманием четырех защелок по бокам штекера (по две с каждой стороны). Делать это лучше всего тонкой плоской отверткой, очень аккуратно, чтобы не сломать защелки.

Корпус штекера состоит из двух половинок и сердцевины. Половинки раскрываются как ракушка. Сердцевина имеет два ряда контактных пластин-зажимов. Четыре в верхней части и четыре — в нижней.

Способ расположения жил по цветам существенно отличается от «распиновки» в обычном коннекторе. Но это не должно вас пугать. Внутри штекера есть схема.

Помимо специальных приспособлений для наращивания используют оборудование, которое не совсем предназначено для такой работы. Например, наружные сетевые розетки или внутренние части встроенных розеток.

Способы соединения витой пары

Если сравнивать проводной интернет и обеспечение интернет-соединения через Wi-Fi, то первый считается более надежным. Витая пара обеспечивает бесперебойную подачу интернет-сигнала, вне зависимости от дальности расположения устройств и помех, для беспроводных сетей большое расстояние является препятствием, а сигнал плохой.

Бывает так, что приходится удлинять кабель или он требует ремонта, а ждать мастера очень долго и не всегда на это есть время. В таких случаях полезно научиться удлинять коммутативный кабель, без помощи специалиствов.

Как лучше осуществить соединение кабелей, какой метод рациональнее использовать, чтобы сделать надежно, а какой подойдет для временного устранения проблемы.

9 Replies to “Ремонт разъема RJ45 своими руками”

Простейший ремонт RJ45 — папы при помощи куска 7-8 см пружинистой проволоки о,3-1мм, изоленты ПХВ, пасатижей.
1. Сгибаем пополам проволоку,

2. 7-10 мм ОТ СРЕДИНЫ (язычок пружины) отгибаем на угол 20-30 градусов относительно начального положения-получим пружинку НАОБОРОТ РОДНОЙ,

3. Оставшуюся часть согнутой проволки 2-3 см закрепляем крепко изолентой к разъему и кабелю так, чтобы новая пружинка входила после надавливания на нее пальцем в свое место в гнезде. Перед установкой в гнездо пружинка нормально не дает входить разъему в свое место, поэтому при установке на нее нужно надавить пальцем.

4. Сигнал о том,что кабель не подключен исчезнет.
Успешной работы Вам с пользой для других в Интернете!

ВАРИАНТ БОЛЕЕ СЛОЖНОГО РЕМОНТА RJ45 под именем
« ПОСЛЕ РЕМОНТА RJ45 КАК НОВЫЙ»

Примечание для производителей этих непрочных фиксаторов разъемов RJ45 :
ФИКСАТОР можно изготовлять и крепить на разъем по схожей технологии ИЗ УПРУГОГО МЕТАЛЛА!
Успешной работы Вам с пользой для других в Интернете!

Идея прикольная. Но в свою бытность имею запас коннекторов, лежат с времен подработки системным админом.

Новый коннектор в магазине стоит копейки .С помощью тонкой отвертки перепаковать кабель и без всяких обжимных щипцов дело 5 мин. А искать эти зажимы и потом городить город…) того не стоит

Переобжать не всегда возможно. Бывают коннекторы залитые внутри полимером у фиксатора кабеля (смотри фабричные патчкорды). Вот для этих случаев способ подойдёт на 100%. Спасибо автору заметки. Возму на вооружение. ))

Да ну нафиг! Обрезать этот залитый коннектор, и переобжать. Всяко надежнее и долговечнее.

Понравилось решение автора. Сам я обычно переобжимал поломанный разъем, возможно, попробую воспользоваться этой изящной идеей, автору — респект!

прозрів. відкрилось 3 око. залік без варіантів. в такому випадку обжимали викруткою новий. але щоб таки

Необходимые инструменты

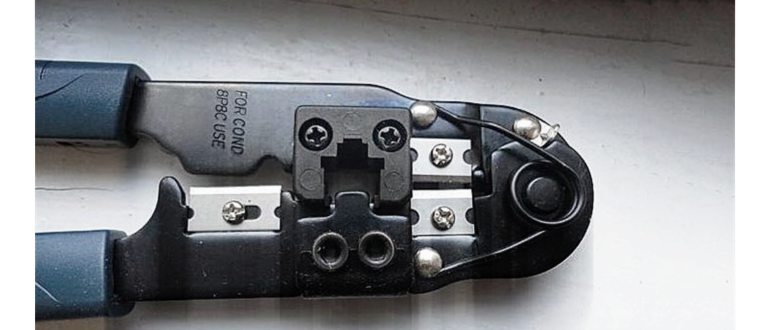

Выясняя, как правильно обжать сетевой кабель (Lan), вы прежде всего обнаружите, что требуется специальный инструмент – кримпер. Он специально создан для того, чтобы не повредить коннектор, делая обжим кабеля интернет (как обжать провод с его помощью расскажем ниже).

Также запаситесь ножницами и острым лезвием. Это может быть канцелярский или перочинный нож, подойдет и кухонный.

Обжать интернет-кабель в домашних условиях своими руками можно с помощью отвертки или плоскогубцев, но сделать это сложно. Легко повредить витую пару или разъем, трудно правильно направить жилы и вставить их правильно.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Причина 2

Если сетевой кабель не спрятан под гипсокартонную стену или плинтус, то его можно легко повредить, так как он не защищен. Повреждения могут быть и от стула, и от двери.

Когда в доме есть животные или маленькие дети, то они тоже могут разорвать интернет-провод. Это не только причинит неудобства, но и опасно для них, поэтому лучше прятать провода под плинтус или зашивать в стену.

Если провод все же разорван, то для восстановления необходимо отрезать поврежденный участок и соединить методом скрутки или с помощью соединителя RG-45..

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Как обжать сетевой кабель без обжимки

Далее берём и защёлкиваем общий фиксатор на коннекторе, чтобы жилы сетевого кабеля никуда не делись. После этого, берём тонкую отвёртку, и надавливаем на каждый контакт коннектора RJ45. Таким образом, будет проткнута изоляция жилы и обеспечено надёжное соединение коннектора с сетевым кабелем.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Как обжать кабель для интернета по цветам?

Хороший кабель должен иметь категорию 5. Выглядит как толстый (обычно серый) шнур, внутри него восемь медных проводов, которые перевиты парами. Это сделано в целях гашения наводок от сигналов соседних пар.

Каждый провод имеет свою цветовую маркировку. Она стандартная и первое, к чему нужно будет привыкнуть — это правильно их располагать в ряд. Существует две схемы обжима кабеля — прямой обжим и перекрестный. Лично я перекрестный ни разу не использовал. Сегодня мы изучим схему прямого обжима:

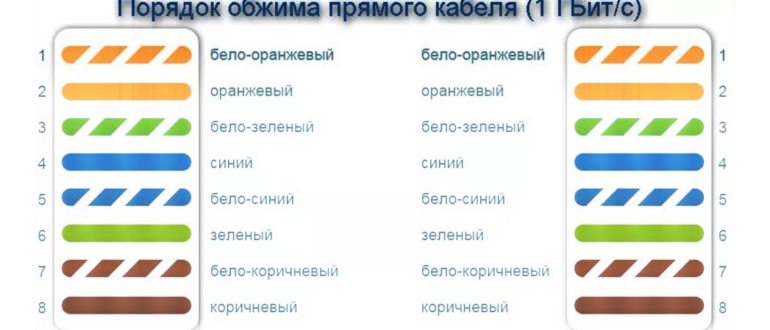

Для того, чтобы понять, как действовать, во время работы держите перед глазами следующую схему:

Главное отличие прямого обжима от перекрестного — провода на обоих коннекторах расположены в строго одинаковом порядке (слева на право, разъем повернут «язычком»наружу):

Используется прямая схема для соединения маршрутизатора и компьютера. Как раз то, что надо. Все, что нам осталось — это качественно обжать. Читаем далее.

Корпус штекера состоит из двух половинок и сердцевины. Половинки раскрываются как ракушка. Сердцевина имеет два ряда контактных пластин-зажимов. Четыре в верхней части и четыре — в нижней.
