Правильное подключение материнской платы является одним из важных этапов при сборке компьютера. Успешное подключение обеспечит правильную работу системного блока и его компонентов. В этой статье мы расскажем о том, как подключить материнскую плату к системному блоку и как правильно подключить питание.

Первым шагом является выбор подходящей материнской платы для вашего компьютера. Убедитесь, что материнская плата совместима с процессором и оперативной памятью, которые вы планируете использовать. Также проверьте наличие нужных портов и разъемов для подключения всех необходимых устройств.

После выбора материнской платы, распакуйте ее с осторожностью и поместите на рабочую поверхность, предварительно разместив антистатический коврик или использовав антистатический браслет. Проверьте соответствие разъемов на плате с разъемами на корпусе системного блока.

Далее начните подключение, вставив процессор в соответствующий разъем. Убедитесь, что процессор правильно ориентирован и совсем плотно вошел в разъем. Затем установите оперативную память в соответствующие слоты, следуя инструкциям материнской платы. Питание материнской платы подключается с помощью специального питательного кабеля.

Шаг 1. Откройте корпус системного блока

Для того чтобы подключить материнскую плату к системному блоку, первым делом необходимо открыть корпус компьютера. Это позволит вам осуществить доступ к внутренним компонентам и соединить материнскую плату с остальными устройствами.

Для начала процесса открутите винты, которые фиксируют боковую панель корпуса. Обычно в корпусах применяется несколько винтов для более надежной фиксации.

После того как вы открутили винты, аккуратно снимите боковую панель корпуса. Постарайтесь по возможности не повредить корпус и не потерять винты.

Теперь, когда корпус открыт, вы можете увидеть внутренний компоненты системного блока, включая материнскую плату. Необходимо проявлять осторожность и не касаться электронных компонентов без необходимости, чтобы не повредить их.

Шаг 2. Расположите материнскую плату внутри корпуса

Как только вы подготовили все необходимые инструменты для подключения материнской платы, вам нужно правильно расположить ее внутри системного блока. Следуйте этим инструкциям:

1. Снять боковую крышку корпуса системного блока, чтобы получить доступ к его внутренней стороне.
2. Внимательно изучите материнскую плату и определите место для ее установки внутри корпуса. Обычно оно находится в верхней части корпуса.
3. Осторожно поместите материнскую плату на специальные штыри, расположенные на задней панели корпуса. Убедитесь, что она тщательно прижимается к задней стенке корпуса.
4. Используя комплект крепежных винтов, приложенных к материнской плате, зафиксируйте ее внутри корпуса, закрутив винты в отверстия, предусмотренные для этой цели.
5. Проверьте, что материнская плата надежно прикреплена и ни в коем случае не смещается.

После того, как вы правильно расположили материнскую плату внутри корпуса, можно приступать к подключению питания и других компонентов к ней.

Шаг 3. Подключите питание к материнской плате

Правильное подключение питания к материнской плате является важным шагом при сборке системного блока. Чтобы успешно завершить этот процесс, следуйте инструкциям ниже:

1. Перед тем как начать, убедитесь, что системный блок отключен от источника питания. Выключите питание и снимите шнур питания силового кабеля.

2. Возьмите основной блок питания и обратите внимание на кабель питания, похожий на большой разветвитель. Подключите его к разъему на материнской плате, помеченному «ATX Power» или «24-pin». Убедитесь, что кабель вставлен вовнутрь разъема до упора и надежно закреплен.

3. Некоторые материнские платы также требуют дополнительное питание. Обычно это 4- или 8-контактные разъемы, помеченные «CPU Power» или «EPS». Подключите соответствующий кабель к разъему на материнской плате, убедившись, что кабель вставлен на всю глубину и надежно закреплен.

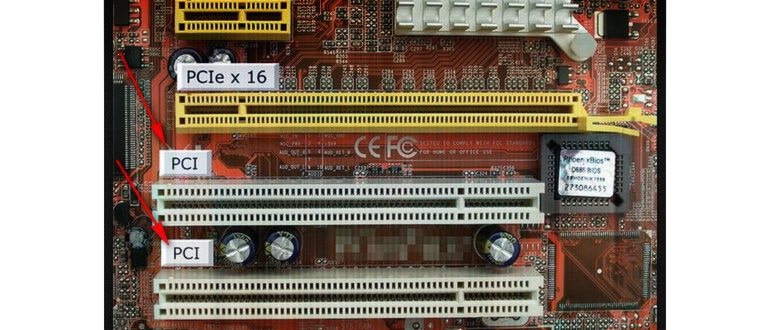

4. Если у вас установлены дополнительные видеокарты или устройства, которые требуют дополнительное питание, подключите соответствующие кабели к соответствующим разъемам на материнской плате. Эти разъемы могут быть помечены «PCI-E Power» или «SATA Power», в зависимости от вашей конфигурации.



5. После того как все кабели питания были правильно подключены к материнской плате, включите питание системного блока, подсоединив шнур питания силового кабеля к источнику электропитания. Убедитесь, что питание включено и системный блок готов к работе.

При правильном подключении питания к материнской плате вы подготовите системный блок к дальнейшей работе и сможете переходить к следующим шагам сборки компьютера.

Шаг 4. Подключите периферийные устройства к материнской плате

После того, как вы установили материнскую плату в системный блок и подключили необходимые кабели питания, необходимо подключить периферийные устройства к материнской плате. Это позволит вашему компьютеру работать с клавиатурой, мышью, монитором и другими устройствами.

1. Подключение клавиатуры и мыши

Для подключения клавиатуры и мыши к материнской плате используйте соответствующие разъемы на задней панели системного блока. Клавиатурные разъемы обычно имеют форму круглого разъема (PS/2), а разъемы для мыши могут быть как круглыми, так и прямоугольными (USB).

Вставьте разъем клавиатуры в соответствующий разъем на задней панели материнской платы. Затем вставьте разъем мыши в разъем, предназначенный для мыши. Оба разъема должны подойти к материнской плате плотно и правильно.

2. Подключение монитора

Для подключения монитора к материнской плате используйте соответствующий разъем на задней панели системного блока. Обычно это разъем VGA или HDMI. Вставьте разъем монитора в соответствующий разъем на материнской плате. Убедитесь, что разъем подходит к материнской плате плотно и правильно.

3. Подключение дополнительных устройств

Если у вас есть другие периферийные устройства, такие как принтер, сканер, внешний жесткий диск или акустическая система, подключите их к соответствующим разъемам на задней панели системного блока или на самой материнской плате. Установите разъемы этих устройств в соответствующие разъемы на материнской плате, учитывая их форму и тип подключения (обычно USB или аудио разъемы).

Когда все периферийные устройства правильно подключены к материнской плате, вы можете переходить к закрытию системного блока и подключению к нему питания.

Как Правильно Подключить Питание к Материнской Плате

Подключение правильного питания к материнской плате является важным шагом при сборке компьютера. Неправильное подключение питания может привести к неполадкам и даже повреждению компонентов. Следуйте этой инструкции, чтобы убедиться, что подключение выполнено правильно.

1. Отключите системный блок от розетки

Перед тем как приступить к подключению питания к материнской плате, убедитесь, что системный блок отключен от розетки. Это важно для вашей безопасности.

2. Откройте системный блок

Откройте корпус вашего системного блока. Обычно для этого требуется снять боковую крышку с помощью винтов или кнопок на задней панели.

3. Найдите разъем питания на материнской плате

На материнской плате вы найдете разъем питания. Он обычно расположен рядом с процессорным сокетом или рядом с углом платы.

4. Затяните разъем питания кабелем от блока питания

У вас должен быть кабель с разъемом питания с одной стороны и разъемом блока питания с другой стороны. Правильно затяните разъем питания в разъем на материнской плате. Обычно на разъеме есть указатель в форме стрелки или треугольника, чтобы помочь вам правильно ориентироваться.

5. Закройте системный блок

После того как разъем питания подключен к материнской плате, закройте системный блок. Убедитесь, что все винты или кнопки на месте и надежно закреплены.

Поздравляю, вы успешно подключили питание к материнской плате! Теперь вы можете продолжить сборку компьютера и подключить остальные устройства.

Шаг 1. Убедитесь в отключении системного блока

Перед тем, как приступить к подключению материнской платы, необходимо правильно отключить системный блок от электропитания и других устройств.

Для этого выполните следующие действия:

1. Выключите системный блок, нажав кнопку питания на его передней панели или выбрав соответствующий пункт в операционной системе.
2. Отсоедините кабель питания от розетки.
3. Отключите все подключенные устройства: монитор, клавиатуру, мышь, акустическую систему и т.д.
4. Осторожно снимите боковую крышку системного блока, используя отвертку или другой инструмент, предназначенный для снятия крышки.

Теперь, когда системный блок отключен и готов к работе, можно приступать к подключению материнской платы.

Форум: Мобильная помощь

Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Как подключить компьютер к интернету?

Для подключения компьютера у интернету на задней панели имеется еще одни специальный разъем — LAN. В него вставляем либо напрямую кабель от провайдера, либо патчкорд, который соединит компьютер с роутером.

Другой способ — опять же воспользоваться внешним беспроводным WiFi адаптером, который тоже использует USB.

Этот вариант у 90% мат плат. Индикатор обращения к жесткому диску 1 — 3 контакты
Световой индикатор питания 2 — 4 контакты Очистить 5 — 7 контакты Кнопка включения питания 6 — 8 контакты Один ряд получается все четные, другой все нечетные

Установка процессора

Установка процессора, на самом деле, самый простой шаг. Если вы сделали все правильно, то есть выбрали материнскую плату со слотом под процессоры определенного сокета, а этот же сокет имеется у купленного вами процессора, то вам необходимо лишь вставить процессор в специальное отверстие.

Далее установите кулер на процессор. Фиксируйте его винтами, закручивая их накрест. То есть сначала закрутите винт, например, в левом верхнем углу, а потом в правом нижнем. Затем в правом верхнем и левом нижнем. Не закручивайте винты до конца с каждой стороны. Немного зафиксировали, потом покрутили с одной стороны, потом с другой и так далее.

Если вам необходимо нанести термопасту на процессор, выдавите немного термопасты (!) на процессор. После этого устанавливайте кулер. Она равномерно распределится по поверхности процессора самостоятельно.

На каждой материнской плате расположен так называемый блок контактов Front panel или сокращенно F-Panel . Обычно он находится в правом нижнем углу платы, но бывают и исключения. Вот так примерно он выглядит:

Устанавливаем БП

Установка блока питания может осуществляться как снизу, так и сверху корпуса. Все зависит от расположения, которое задумал производитель корпуса. Для установки БП необходимо всего лишь четыре винтика. Они закручиваются с внешней стороны корпуса, в месте, где устанавливается БП. Установка осуществляется вентилятором БП вниз.

Подключение компьютера к электричеству

После этого переключаем в положение «ON» тумблер на блоке питания и нажимаем на кнопку включения компьютера на передней части корпуса.

Вуаля! Компьютер запустился, но это еще не все. Помните, я говорил про компакт-диски, лежащие в коробках? Берем их и поочереди устанавливаем все драйвера на оборудование для его корректной работы. После этого можно будет точно сказать, что компьютер полностью собран.

Схема подключения разъёмов передней панели компьютера (F_PANEL, F_AUDIO и F_USB)

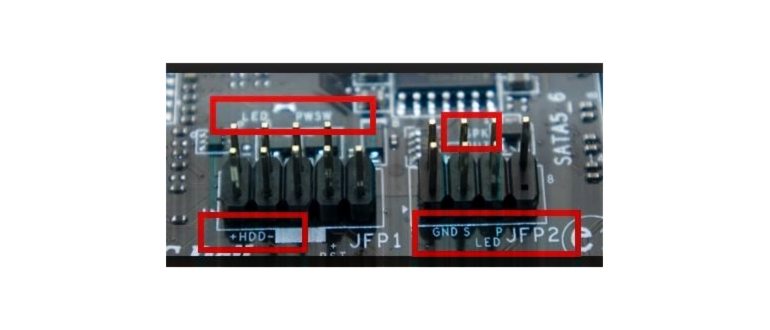

На этой картинке отображены разъёмы материнской платы для подключения коннекторов.

В основном (бывают исключения) под разъёмами мелким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае указано:

+SPEAK- (SPEAKER) — тот самый сигнал(ы), который издаёт компьютер при включении, если обнаружена ошибка.

В данном случае белые это минус «-» или Ground (земля) , а цветные «+». У коннектора SPEAKER (черный, красный) — чёрный «+», а красный «-«. Чтобы определить полярность коннекторов, достаточно его перевернуть на тыльную сторону — видим на против одного проводка маленький чёрный треугольник — это «+».

Переходим к следующему этапу, подключение передних дополнительных USB — разъёмов и картридера в разъёмы F_USB2 и F_USB1 (разницы нет, но лучше начинать по порядку). Если уже коннектор «спаянный», т.е. все проводки собраны в одну колодку — процесс значительно упрощается.

Просто подключаем этот «большой» коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким образом, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)

А, вот если у Вас пучок проводов как на картинке — нарисую наглядную схемку:)

Здесь мы видим: POWER (Питание — 2 шт.), GND (Ground — «земля» 2шт.), D3+ (плюс), D3- (минус) на один порт usb и D2+ (плюс), D2- (минус) на другой порт. Как Вы уже догадались, два коннектора POWER идентичны и их можно менять местами между собой, так же как и GND. Главное не перепутать местами POWER и GND.

Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.

Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.

Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.
