Как правильно подключить кабель интернета к разъему: пошаговая инструкция

Как подключить интернет? Этот вопрос волнует многих пользователей, особенно тех, кто впервые сталкивается с подобной задачей. Важно правильно подключить кабель интернета к разъему, чтобы обеспечить стабильное и качественное соединение.

Первый шаг – определиться с кабелем. Наиболее распространены два вида кабелей: коаксиальный и витая пара. Коаксиальный кабель обычно используется для подключения кабельного телевидения, а витая пара – для подключения интернета. У витой пары четыре пары проводников, они обычно разделены цветом. Желто-зеленые проводники, например, обычно являются парой для передачи данных. Важно учесть и еще один момент – необходимость использования качественного шнура, чтобы избежать помех и перебоев в работе.

После того, как выбран и подготовлен кабель, следующий шаг – научиться правильно подключать его к разъему. Для этого необходимо сопоставить цвета проводов кабеля и разъема. Например, проводник синего цвета из кабеля должен быть подключен к синему по оттенку разъему, проводник оранжевого цвета – к оранжевому и т.д.

Как видно, подключение кабеля интернета к разъему не является сложной задачей, если учесть несколько простых правил. Главное – выбирать качественный кабель, следить за правильным подбором цветов проводов и пользоваться пошаговой инструкцией. Все это позволит настроить стабильное и безопасное соединение для работы в сети интернет.

Подготовка

Перед тем, как подключить кабель интернета, необходимо выполнить несколько шагов подготовки:

1. Определите тип кабеля

Тип кабеля:

Проверьте, какой тип кабеля вы используете для подключения к интернету. Обычно это Ethernet-кабель или оптоволоконный кабель. Убедитесь, что у вас есть подходящий кабель для подключения.

2. Определите разъемы

Тип разъема и его расположение:

Узнайте, какой разъем нужен для подключения кабеля к вашему устройству и где он расположен. Это может быть разъем RJ-45 для Ethernet-кабеля или разъем LC для оптоволоконного кабеля.

3. Определите цвета проводников

Проверка цветов проводников:

Если у вас есть Ethernet-кабель, проверьте цвета проводников. Обычно они должны быть следующими: пара 1 — белый/оранжевый и оранжевый, пара 2 — белый/зеленый и зеленый, пара 3 — белый/голубой и голубой, пара 4 — белый/коричневый и коричневый.

Подготовка к подключению кабеля интернета позволит вам правильно выполнить подключение и избежать ошибок.

Определение типа кабеля

Перед тем, как подключить кабель к разъему интернета, необходимо определить его тип. Существуют различные типы кабелей, которые используются для передачи сигнала интернета, например кабель Ethernet или оптоволоконный кабель.

Для подключения кабеля к интернету посмотрите на его надписи и цвета. Кабели Ethernet обычно имеют четыре пары проводов в определенном цветовом коде:

• Пара 1: бело-оранжевый и оранжевый провода
• Пара 2: бело-зеленый и зеленый провода
• Пара 3: бело-голубой и голубой провода
• Пара 4: бело-коричневый и коричневый провода

Проверьте, соответствуют ли цвета проводов в вашем кабеле Ethernet указанным. Если цветовая схема совпадает, то это кабель Ethernet. В противном случае, если у вас оптоволоконный кабель, его провода будут иметь другие цвета или же вообще не иметь проводов, так как информация передается по лазерному свету по волоконной структуре.

Выбрав нужный тип кабеля, можно переходить к следующему этапу подключения — подключению кабеля к разъему интернета.

Подключение кабеля интернета

Подключение кабеля интернета потребует нескольких простых шагов. Ниже представлена пошаговая инструкция о том, как правильно подключить кабель интернета к разъему.

Шаг 1: Подготовка кабеля

Перед началом подключения убедитесь, что кабель интернета полностью распутан и не поврежден. Если кабель поврежден, замените его новым.

Шаг 2: Определение разъема

Определите тип разъема вашего кабеля интернета. Наиболее распространенными являются разъемы RJ-45 и RJ-11. Убедитесь, что ваш кабель соответствует типу разъема, который будет использоваться для подключения.

Шаг 3: Подключение кабеля к компьютеру

1. Найдите сетевой порт на задней панели компьютера. Он обычно помечен символом изображающим компьютер или глобус.
2. Вставьте один конец кабеля в сетевой порт на задней панели компьютера. Убедитесь, что кабель вставлен полностью и надежно закреплен.

Шаг 4: Подключение кабеля к маршрутизатору или модему

1. Найдите разъем LAN на задней панели маршрутизатора или модема.
2. Вставьте другой конец кабеля в разъем LAN на задней панели маршрутизатора или модема. Убедитесь, что кабель вставлен полностью и надежно закреплен.

Шаг 5: Проверка подключения

После того, как кабель будет подключен как к компьютеру, так и к маршрутизатору или модему, проверьте подключение, путем открытия веб-браузера и перехода на любую веб-страницу. Если страница загрузилась, значит, подключение кабеля интернета выполнено правильно.

Проверка подключения

После того, как вы правильно подключили кабель интернета к разъему, необходимо проверить работоспособность сетевого соединения. Для этого можно выполнить следующие шаги:

1. Убедитесь, что кабель подключен к компьютеру или роутеру.
2. Проверьте, что сетевое устройство, к которому подключен кабель, включено.
3. Проверьте, что индикаторы на роутере (или сетевом устройстве) горят или мигают, что свидетельствует о подключении к интернету.
4. На компьютере откройте браузер и введите в адресной строке любой адрес, например, www.google.com.
5. Если страница успешно загружается, значит, подключение работает правильно.

Если страница не загружается или появляются ошибки, можно попробовать следующие действия:

1. Перезагрузите компьютер или роутер.
2. Проверьте настройки сетевого подключения на компьютере.
3. Убедитесь, что провайдер интернета предоставляет услугу.
4. Обратитесь в техническую поддержку провайдера для дополнительной помощи.

Как правильно подключить интернет кабель по цветам

В настоящее время подключение интернета становится все более распространенным процессом в нашей жизни. Однако, чтобы правильно подключить кабель интернета к разъему, необходимо обратить внимание на цветовую маркировку проводов.

В стандарте Ethernet используется кабель с четырьмя парами проводов, каждая из которых имеет свой цвет:

• Белый и оранжевый
• Оранжевый
• Белый и зеленый
• Синий
• Белый и синий
• Зеленый
• Белый и коричневый
• Коричневый

Для правильного подключения кабеля интернета по цветам необходимо следовать следующей схеме:

1. Проверьте разъем, к которому вы будете подключать кабель. Он должен иметь восьмиконтактный разъем RJ-45 с клеймами внутри.
2. Разложите провода по порядку: одну пару проводов с белыми и оранжевыми и две пары проводов с оранжевым и белыми, зеленым и белыми, синим и белыми цветами. Провода с коричневым цветом должны быть свернуты внутрь кабеля и не задействованы.
3. Вставьте провода в разъем в следующем порядке: белый и оранжевый, оранжевый, белый и зеленый, синий, белый и синий, зеленый, белый и коричневый, коричневый. Обратите внимание, что провода должны быть аккуратно вставлены в разъем и не должны выступать.
4. Проверьте правильность подключения кабеля. У вас должно получиться корректное соответствие цветов проводов и пинов разъема.

Теперь вы знаете, как правильно подключить интернет кабель по цветам. Это простая и надежная схема, которая поможет вам быстро и без ошибок справиться с задачей подключения интернет-кабеля.

Определение типа кабеля

Перед тем, как подключить кабель интернета к разъему, необходимо определить тип кабеля, чтобы правильно подключить его к компьютеру или маршрутизатору. В зависимости от вашего провайдера интернета и типа сети, используемого провайдером, могут использоваться разные типы кабелей.

Существуют несколько типов кабелей для подключения к интернету, и наиболее распространенные из них — это Ethernet-кабели. Ethernet-кабели могут быть категории 5, 5e, 6 или 6a, и каждая категория имеет свои особенности.

Чтобы определить тип кабеля, можно обратиться к цветовой маркировке проводников в кабеле. Разные категории Ethernet-кабелей имеют различные схемы цветовой маркировки, которые указывают, какие проводники соединяются между собой.

Наиболее распространенная цветовая схема маркировки проводников в Ethernet-кабелях категории 5 и 5e следующая:

• Бело-оранжевый и оранжевый проводники: используются для передачи данных;
• Бело-зеленый и зеленый проводники: используются для приема данных;
• Бело-синий и синий проводники: используются для передачи данных;
• Бело-коричневый и коричневый проводники: используются для приема данных.

Для Ethernet-кабелей категории 6 и 6a существуют некоторые отличия в цветовой маркировке проводников. Цветовая схема маркировки проводников в Ethernet-кабелях категории 6 и 6a обычно следующая:

• Бело-оранжевый и оранжевый проводники: используются для передачи данных;
• Бело-зеленый и зеленый проводники: используются для приема данных;
• Бело-синий и синий проводники: используются для приема данных;
• Бело-коричневый и коричневый проводники: используются для передачи данных.

Проверяйте маркировку проводников в кабеле и сравнивайте со схемами цветовой маркировки для определения типа кабеля. Неправильное подключение кабеля может привести к неполадкам в работе интернет-соединения.

Оказываем взаимную помощь и поддержку!

Подготовка к обжиму

Прежде чем приступать к обжиму, необходимо снять изоляционный материал с одного из концов витой пары. Для удобства достаточно убрать 2-3 сантиметра.

Под изоляцией мы обнаруживаем 8 цветных проводов. Их нужно расположить в определённом порядке — прямом или перекрёстном. Выбор зависит от того, как будет использоваться кабель. Простая проверка:

• Прямое обжатие используется для соединения активного и пассивного устройства. Например, для подключения компьютера к маршрутизатору. Это самый популярный способ. К вашему роутеру или сетевой карте компьютера тоже подключен интернет-кабель с прямым обжатием.
• Перекрестное обжатие (кроссовер) используется для соединения однотипного сетевого оборудования: компьютера с компьютером или маршрутизатора с маршрутизатором. Этот способ применяется намного реже

При прямом обжиме провода с обеих сторон кабеля располагаются в одинаковом порядке. Они должны выглядеть так: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.

Когда очевидно, что дальше провода уже продвинуть нельзя, нужно их закрепить. Вставляем коннектор в обжимные клещи до упора. С силой сжимаем их рукоятки — ножи войдут в коннектор и продавят контакты.

На этом обжим витой пары на 8 жил завершён. Повторяем операцию для второго конца витой пары, после чего можно подключать кабель к роутеру или компьютеру и проверять его работоспособность.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

• переключить прибор в поиск сопротивления;
• коснуться к оранжевым жилкам шупом;
• сопротивление должно установиться на отметке в несколько Ом;
• прикоснуться к зеленым жилкам и провести аналогичную проверку;
• прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Схема подключения проводов по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

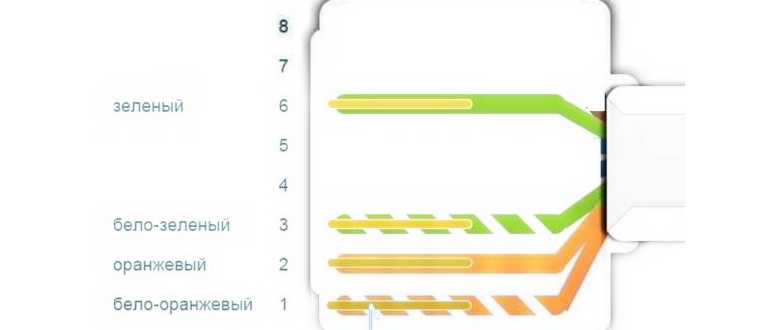

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Обжим витой пары : 4 комментария

Здравствуйте. Подскажите, кросс обжим витой пары используется только для соединения компьютеров? А как мне прокинуть кабель между маршрутизаторами?

Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Здравствуйте. Телефонные кабеля имеют 2 или 4 жилы. В обоих случаях используется прямая схема обжима. Жилы вставляются в центральные борозды, 2 или 4 соответственно.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

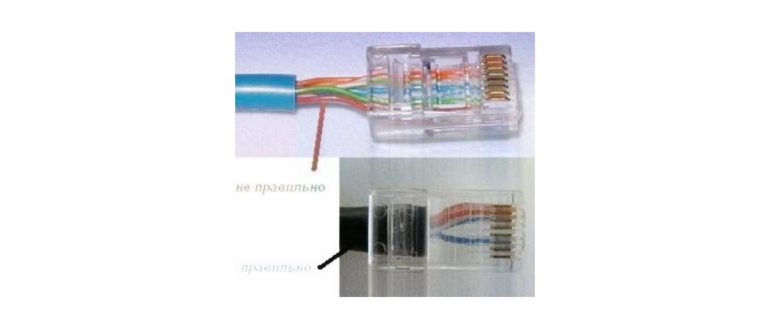

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Итак, мы выбрали схему, подготовили инструменты, выпили для храбрости и теперь готовы действовать! Я буду показывать всё пошагово.

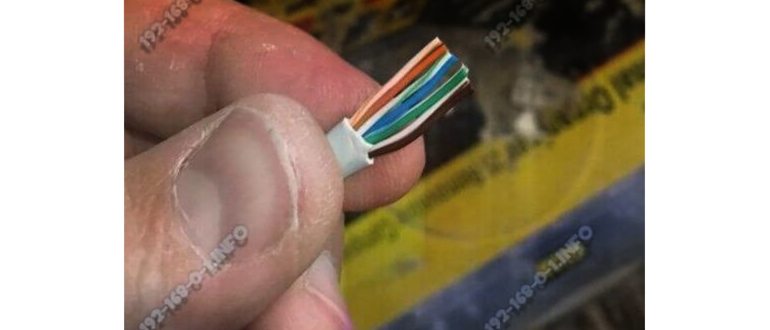

Начинаем с того, что снимаем изоляцию с кабеля. Профессионал снимает примерно сантиметр изоляции, новички — больше, так как им нужно будет ещё раскрутить жилы. Для этого вставляем кабель в зачистной инструмент или кримпер и срезаем изоляцию круговым движением.

Дальше необходимо расплести витую пару и разложить жилы по выбранной схеме. Цветовую раскладку я уже показывал выше. После того, как проводки разложены по цветам правильно — подравниваем их по длине.

Это можно сделать кримпером или зачистным инструментом — и там и там обычно есть специальное лезвие. После подрезки все они должны будут иметь одинаковую длину. Теперь вставляем кабель в коннектор RJ-45.

Коннектор при этом держим защелкой вниз или от себя, как на фото ниже. Жилы надо вставить правильно, чтобы каждый из проводков занял свое место в коннекторе. Внимательно просмотрите, чтобы каждый проводок был в своём канале. Вставлять кабель в коннектор надо до упора, чтобы жилы дошли до конца каналов. Должно получиться так:

Я всегда советую, чтобы изоляцию заводили в коннектор, под специальный зажим. Новички часто этим пренебрегают, делают длинные жилы и обжимают в итоге как попало. Это приводит к тому, что стоит немного сильнее дернуть патч-корд и одна или несколько жил могут оторваться.

Ещё раз проверяем правильно ли мы завели кабель в коннектор и все ли провода дошли до конца теперь вставляем коннектор в кримпер:

Он может зайти только одной стороной, так что не перепутаете! Плавно сжимаем ручки клещей до упора. Для верности отпускает ручки и ещё раз зажимаем.

Ну вот и всё — Вы изготовили сетевой кабель своими руками и можно проверять его работу. Если всё сделали верно и все жилы вставлены правильно — проблем не будет! Удачи!

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.
