Кабель с двух сторон USB: что это за устройство и как он называется

В современном мире технологий USB-кабели являются неотъемлемой частью нашей повседневной жизни. Распространенным вариантом USB-кабеля является кабель с двух сторон USB, который стал настоящей находкой для тех, кто постоянно сталкивается с проблемой правильной ориентации коннекторов. Он обеспечивает удобство использования и экономию времени благодаря своей универсальности.

Кабель с двух сторон USB имеет одинаковые коннекторы на обоих концах. Это означает, что его можно вставить в USB-порт компьютера или устройства любой стороной, без необходимости рассматривать и проверять ориентацию. Данное устройство имеет удобный и простой дизайн, который позволяет подключать его быстро и без лишних усилий.

Такой кабель имеет несколько вариантов названия: USB Reversible Cable, Reversible USB Cable или Reversible USB Type-C Cable. Он может быть совместим с различными типами USB-портов, такими как USB Type-C, USB 3.0 и USB 2.0. Это позволяет использовать его с различными устройствами, начиная от ноутбуков и планшетов до смартфонов и периферийных устройств.

Кабель с двух сторон USB – это идеальное решение для тех, кто хочет сэкономить время и избежать неудобств при подключении различных устройств. Благодаря своей универсальности и удобству использования, этот кабель стал популярным выбором среди пользователей техники.

Что такое кабель с двух сторон USB и как он работает?

Кабель с двух сторон USB, также известный как кабель с обоюдной вилкой USB или кабель с двухсторонним разъемом USB, это специальный тип кабеля, который позволяет подключить устройства к компьютеру или другим устройствам через разъем USB без необходимости ориентировать его в определенной стороне.

Обычные USB-кабели имеют разъем со стороны устройства и разъем со стороны компьютера, обычно их называют A и B разъемами. При подключении такого кабеля нужно правильно ориентировать разъемы, чтобы они вставились и сработало подключение. Однако с кабелем с двух сторон USB это уже не проблема.

Кабель с двух сторон USB имеет разъемы USB Type-A или USB Type-C на обоих концах, что позволяет его вставлять в любую сторону. Независимо от того, какую сторону вы вставите, разъем всегда подключится к устройству и работа начнется. Это удобно и экономит время, так как вам не нужно пробовать несколько раз вставить кабель в разные стороны.

Кабель с двух сторон USB работает на основе стандарта USB, который определяет протокол передачи данных и электропитания между устройствами. Этот стандарт позволяет передавать информацию и заряжать устройства через USB-порт.

Использование кабеля с двух сторон USB также особенно удобно при подключении мобильных устройств, таких как смартфоны и планшеты, к компьютеру или зарядному устройству. Вы можете подключить кабель в любую сторону, и ваше устройство будет заряжаться или синхронизироваться без проблем.

Использование кабеля с двух сторон USB для подключения различных устройств

Кабель с двух сторон USB, также известный как двусторонний USB-кабель или универсальный USB-кабель, представляет собой специальный тип кабеля, который обладает двумя разъёмами USB на каждом конце. Это позволяет использовать кабель для подключения различных устройств, не зависимо от их ориентации порта USB.

Кабель с двух сторон USB имеет обычный разъём USB типа A на одном конце и разъём Micro USB или разъём USB-C на другом конце. Это делает его универсальным кабелем, который может быть использован для подключения различных устройств, включая смартфоны, планшеты, внешние жесткие диски, камеры и другие устройства, которые обычно требуют разных типов кабелей для подключения.

Для использования кабеля с двух сторон USB необходимо вставить соответствующий разъём в соответствующий порт USB на устройстве. Использование кабеля с двух сторон USB упрощает процесс подключения устройств и позволяет сэкономить время и усилия, которые могли бы потребоваться при использовании обычных односторонних USB-кабелей.

Кроме того, кабель с двух сторон USB также может использоваться для зарядки устройств. Например, подключив разъём Micro USB к смартфону, а разъём USB типа A к компьютеру или зарядному устройству, можно передавать электроэнергию для зарядки устройства.

Важно отметить, что кабель с двух сторон USB должен соответствовать стандартам USB, чтобы обеспечить надлежащую передачу данных и зарядку устройств. Обратите внимание на маркировки и сертификации кабеля, чтобы быть уверенным в его качестве.

В результате, использование кабеля с двух сторон USB упрощает подключение различных устройств и делает его более удобным и эффективным процессом. Если вы часто подключаете разные устройства к компьютеру или внешним зарядным устройствам, кабель с двух сторон USB может быть полезным инструментом, который облегчит вашу работу и сократит количество необходимых кабелей.

Удобство и преимущества двустороннего кабеля USB

Двусторонний кабель USB представляет собой инновационное устройство, которое обладает рядом удобств и преимуществ перед обычными односторонними кабелями.

Универсальность подключения

Основным преимуществом двустороннего кабеля USB является его универсальность подключения. Благодаря наличию разъемов USB на обоих концах кабеля, его можно подключать к устройствам в любом положении, что значительно упрощает процесс подключения и избавляет от необходимости искать «правильную» сторону разъема.

Экономия пространства

Двусторонний кабель USB позволяет экономить пространство благодаря отсутствию необходимости в использовании переходников или разветвителей. В то время как для одностороннего кабеля USB может потребоваться дополнительное пространство для подключения нескольких устройств, двусторонний кабель позволяет подключить два устройства к одному порту без дополнительных аксессуаров.

Улучшенная функциональность

Двусторонний кабель USB идеально подходит для случаев, когда необходимо передать данные или зарядить устройства, находящиеся близко друг к другу. Благодаря возможности подключения кабеля в любом положении, пользователь имеет большую свободу действий и может выбрать наиболее удобное положение для устройств.

Легкость использования

Использование двустороннего кабеля USB очень простое и удобное. Благодаря отсутствию «правильной» стороны кабеля, пользователю не придется заботиться о том, как подключить его к устройству. Просто вставьте оба конца кабеля в соответствующие разъемы и устройства будут готовы к работе.

Сохранение времени

Возможность подключения двустороннего кабеля USB в любом положении позволяет сэкономить время при его использовании. Пользователю больше не нужно искать «правильную» сторону разъема и попробовать несколько раз вставить кабель правильно. Мгновенное подключение устройств к кабелю позволяет быстрее начать работу или зарядку устройств.

Общие преимущества двустороннего кабеля USB делают его незаменимым аксессуаром для пользователей, которые часто подключают и заряжают устройства. Он обеспечивает удобство, экономит пространство, улучшает функциональность и позволяет сэкономить время.

Как называется кабель с двух сторон USB и где его можно приобрести [помощь pc-help]

Кабель с двух сторон USB также известен как кабель с двойным разъемом USB или кабель с обоюдным USB-портом. Он имеет разъемы USB на обоих концах, что позволяет подключать устройства без необходимости ориентироваться на то, какой стороной вверх должен быть вставлен разъем.

Кабель с двух сторон USB является удобным и практичным решением, которое упрощает подключение устройств с разъемами USB. Он обеспечивает двунаправленную передачу данных и зарядку, что делает его универсальным кабелем для подключения различных устройств.

Купить кабель с двух сторон USB можно в различных интернет-магазинах, специализированных магазинах электроники или у производителей их электронных устройств. Также такие кабели могут быть доступны в обычных магазинах, где продаются компьютерные аксессуары.

При выборе кабеля с двух сторон USB рекомендуется обратить внимание на его длину, качество материалов и соответствие стандартам USB. Важно выбирать кабель из надежного и проверенного источника, чтобы обеспечить его надежность и безопасность.

Форум: Мобильная помощь

Возможности и интерфейсы USB Type-C

USB-C — универсальный разъем. Его используют не только для подзарядки, но и для передачи данных и видео в разрешениях 4К и 5К. Причем стандарт умеет выполнять одновременно несколько задач: и подпитывать устройство, и отправлять видеосигнал.

Например, Apple пару лет назад преподносила переход на USB-C в iPad как шаг в сторону большей универсальности. Так, iPad Pro и Air научились транслировать картинку на внешний экран, а iPad mini даже получил возможность подключать аппарат УЗИ, хоть это и крайне редкий сценарий применения.

Существует несколько стандартов USB-C, все они отличаются скоростью передачи данных:

Даже 20 Гбит/с — не предел скорости. Многие современные ноутбуки поддерживают стандарт Thunderbolt 3. Он позволяет увеличить максимальную скорость передачи данных вдвое, то есть до 40 Гбит/с.

Но с iPhone такие фокусы провернуть не получится. Apple ограничила совместимость собственных смартфонов с флеш-накопителями, к нему подойдут только специально выпущенные модели на Lightning.

Основные сведения

Кабель USB состоит из 4 проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплетки/экрана.

Соединение 2 компьютеров — или 2 периферийных устройств — пассивным USB кабелем невозможно. Существуют активные USB кабели для соединения 2 компьютеров, но они включают в себя сложную электронику, эмулирующую Ethernet адаптер, и требуют установки драйверов с обоих сторон.

Устройства могут быть запитаны от шины, но могут и требовать внешний источник питания. Поддерживается и «спячка» устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и пробуждением по команде с шины.

Оконечные точки, а значит, и каналы, относятся к одному и 4 классов — поточный (bulk), управляющий (control), изохронный (isoch) и прерывание (interrupt). Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы.

Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в т.ч. коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода человеком (клавиатуры/мыши/джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио и видео информации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматический временный приостанов передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разрабочиком устройства из числа тех, что поддерживаются стандартом USB (степени двойки).

Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Распиновка микро usb разъёма

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

⚠ Обратите внимание, как расположены на колодке рабочие и «паятельные» контакты относительно друг друга! От этого зависит распайка разъёма.

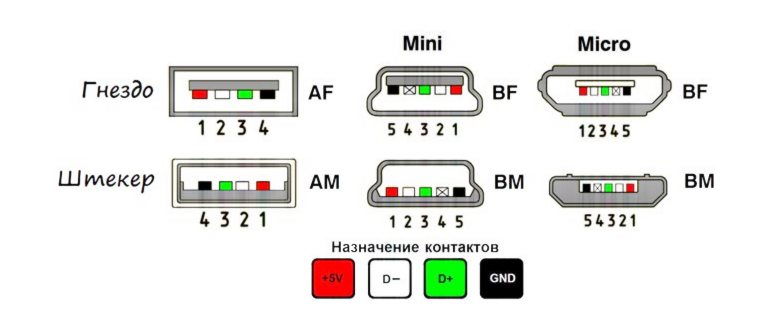

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

В остальных случаях с зарядкой неподходящего стандарта девайс будет восполнять энергию, но с номинально допустимой скоростью. Например, смартфон может зарядиться полностью за 30 минут, но с неподходящим аксессуаром процесс займет не меньше 1,5 часа.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом — металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ — тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

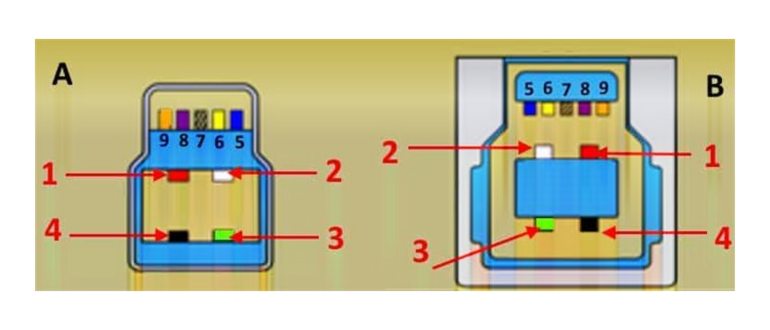

USB тип A (USB 3.0)

Стандарт USB портов, который полностью совместим со второй версией. Это аналогичный по размерам разъем в крупногабаритной технике, который передает данные на более высоких скоростях. Его отличительной особенностью является синий цвет сердцевины.

Где используют такой разъем и чем он лучше

В мире Android-смартфонов USB-C — это актуальный и почти единственный доступный разъем. Гаджеты на Android еще несколько лет назад поголовно перешли на свежий универсальный стандарт с устаревшего microUSB. Новый разъем стоит в телефонах почти всех ценовых сегментов (кроме начального, до 10 тысяч рублей).

Важен также стандарт быстрой зарядки. Отсутствие единого решения — главная проблема Android-смартфонов. Из-за этого адаптер от одного смартфона не выдает максимальный КПД при зарядке другого телефона. Важно, чтобы у устройства и зарядки был единый стандарт и одинаковая максимально поддерживаемая мощность: тогда будет использован весь потенциал зарядки.

В остальных случаях с зарядкой неподходящего стандарта девайс будет восполнять энергию, но с номинально допустимой скоростью. Например, смартфон может зарядиться полностью за 30 минут, но с неподходящим аксессуаром процесс займет не меньше 1,5 часа.

Совместимости между ними, за редким исключением, нет. Например, TurboPower от Lenovo основан на Quick Charge 2.0, поэтому полностью с ним совместим. Но для уверенности рекомендуем брать зарядку для стандарта, который поддерживается именно вашим устройством.
