Интернет-кабель — это основной элемент подключения к сети Интернет. Он передает сигналы и обеспечивает связь между компьютером и роутером или модемом. Часто требуется сделать зажимы на концах кабеля, чтобы обеспечить его правильную работу.

Для осуществления данной процедуры необходим специальный инструмент, который называется кримпером. Кримпер — это устройство, позволяющее зажать и закрепить контакты кабеля. Он упрощает задачу самостоятельной установки разъемов на провода и обеспечивает надежное соединение.

Кримпер состоит из нескольких частей, включая рукоятку и губки для зажима, которые позволяют подерживать кабель на месте и сделать качественный зажим. Некоторые модели кримперов могут иметь и другие функции, такие как отсек для обрезания лишнего кабеля или проверка подключения.

Использование кримпера упрощает процесс зажима интернет-кабеля и позволяет сделать это качественно и безопасно. С его помощью можно установить разъемы на провода быстро и эффективно, гарантируя надежную работу интернет-соединения.

Ожиматель кабеля: предназначение и виды инструментов

Ожиматель кабеля – это инструмент, который используется для соединения или ожима разъемов на концах интернет-кабеля. Этот процесс позволяет создавать качественные и надежные соединения, обеспечивая передачу сигнала без помех или потерь.

В зависимости от типа разъемов, для которых предназначен инструмент, существуют различные виды обжимателей кабеля.

1. RJ-45 обжиматель

RJ-45 обжиматель является наиболее распространенным инструментом для ожима интернет-кабеля. Он позволяет создавать соединения для сетевых кабелей с разъемами типа RJ-45, которые широко используются в компьютерных сетях.

2. Coax обжиматель

Coax обжиматель используется для соединения коаксиальных кабелей. Он позволяет ожимать разъемы на коаксиальных кабелях, которые часто применяются в системах телевидения и передаче данных.

3. BNC обжиматель

BNC обжиматель предназначен для ожима разъемов типа BNC. Эти разъемы используются для соединения коаксиальных кабелей в аудио- и видеоаппаратуре, а также в системах видеонаблюдения.

4. F-тип обжиматель

F-тип обжиматель применяется для создания соединений на F-тип разъемах, которые используются в сигналопроводах для телевизионного и спутникового телевидения.

5. Fiber обжиматель

Fiber обжиматель предназначен для ожима оптического кабеля. Он используется для создания надежных соединений на концах оптических

Инструмент для обжима интернет-кабеля: функциональность и применение

Интернет-кабель – важный элемент коммуникационной системы, обеспечивающий передачу данных. Для монтажа и подключения кабеля требуется специальный инструмент, который называется инструментом для обжима интернет-кабеля.

Функциональность инструмента для обжима интернет-кабеля

Инструмент для обжима интернет-кабеля выполняет несколько функций:

1. Обжимка контактов: главная функция инструмента – обеспечение надежного контакта между проводниками кабеля и разъемами. Обжатие осуществляется с помощью специальных матриц, которые давят на проводники, закрепляя их внутри разъема.
2. Закрепление изоляции: инструмент также обеспечивает закрепление изоляции кабеля, предотвращая ее смещение и повреждения в процессе подключения.
3. Качество обжимки: правильное выполнение обжимки гарантирует надежный контакт и минимальное сопротивление проводников. Это важно для стабильной передачи сигнала и высокой производительности сети.

Применение инструмента для обжима интернет-кабеля

Инструмент для обжима интернет-кабеля применяется в следующих случаях:

• Установка сетевого оборудования: при подключении серверов, коммутаторов, маршрутизаторов и другого сетевого оборудования требуется обжать интернет-кабель для надежного подключения.
• Монтаж локальной сети: при прокладке кабелей для локальной сети используется обжимка, чтобы обеспечить хорошую передачу данных и минимизировать потери сигнала.
• Ремонт и замена кабелей: при необходимости замены или ремонта интернет-кабеля требуется обжать новые разъемы для обеспечения правильной работы соединения.

Использование инструмента для обжима интернет-кабеля позволяет создать надежное и эффективное подключение, обеспечивая стабильную передачу данных и улучшение производительности сети.

Обжиматель для интернет-кабеля: особенности выбора и покупки

Обжиматель — это инструмент, который используется для надежного закрепления коннекторов на концах кабеля. В случае интернет-кабелей, обжиматель играет важную роль, позволяя создать надежное соединение между кабелем и сетевым разъемом.

Чтобы правильно выбрать обжиматель для интернет-кабеля, нужно учесть несколько факторов:

1. Тип кабеля

Существует несколько типов кабелей для интернет-соединений, включая витую пару (Twisted Pair), коаксиальный и оптический кабель. Каждый тип кабеля требует своего типа обжимателя. Поэтому перед покупкой необходимо убедиться, что выбранный обжиматель подходит для конкретного типа кабеля.

2. Тип коннектора

Коннекторы для интернет-кабелей также могут различаться. Наиболее распространенными являются RJ-45 и BNC. Обжиматели также могут иметь разные насадки для разных коннекторов. Поэтому при выборе обжимателя следует убедиться, что он подходит для нужного типа коннектора.

3. Удобство использования

Обжиматель должен быть удобным в использовании. Это важно, особенно при большом объеме работы. Некоторые обжиматели имеют эргономичные рукоятки или механизмы для удобства использования. Необходимо обратить внимание на такие детали, чтобы облегчить процесс обжима.

4. Качество и надежность

Важно выбирать обжиматели от проверенных производителей, чтобы быть уверенным в их качестве и надежности. Некачественные обжиматели могут привести к несоответствию коннекторов или обрывам соединения. Доверенные бренды и положительные отзывы помогут выбрать надежный обжиматель.

5. Цена

Цена обжимателя также важна при выборе. Дорогие модели обычно имеют лучшую точность и долговечность, но это может быть излишне для некоторых задач. Необходимо найти баланс между качеством и ценой, чтобы получить обжиматель, отвечающий требованиям и не превышающий бюджета.

При выборе и покупке обжимателя для интернет-кабеля необходимо учитывать тип кабеля, тип коннектора, удобство использования, качество и надежность продукта, а также цену. Правильно подобранный обжиматель поможет создать надежное и прочное соединение, что является важным для стабильной работы сети.

Мастерство использования обжимателя для интернет-кабеля: инструкция для начинающих

Если у вас есть необходимость установить или заменить интернет-кабель, для этой операции потребуется специальный инструмент, который называется обжиматель. Обжиматель позволяет надежно закрепить коннекторы на концах кабеля, обеспечивая качественное соединение для передачи интернет-сигнала.

Шаг 1: Подготовка инструментов и материалов

• Обжиматель
• Интернет-кабель
• Коннекторы для интернет-кабеля
• Разделочный инструмент (ножницы или стриппер)
• Отвертка
• Изолента (опционально)

Шаг 2: Подготовка кабеля и коннекторов

1. Осмотрите концы кабеля и убедитесь, что они не повреждены и не имеют излишней изоляции.
2. При необходимости удалите излишнюю изоляцию с помощью разделочного инструмента. Будьте осторожны и не повреждайте провода.
3. Отделите провода от изоляции и аккуратно согните их вместе.
4. Проверьте, что коннекторы соответствуют типу кабеля, который вы используете.

Шаг 3: Закрепление коннектора

1. Вставьте конец кабеля в коннектор так, чтобы провода были внутри.
2. Убедитесь, что провода выровнены и достаточно торчат из коннектора.
3. При помощи обжимателя надежно закрепите коннектор на кабеле. Проверьте, что коннектор надежно удерживается.

Шаг 4: Проверка соединения

1. Подключите один конец вашего интернет-кабеля к роутеру или модему, а другой конец — к сетевой карте компьютера или другому устройству, подключенному к интернету.
2. Проверьте, что соединение работает стабильно и сигнал передается без проблем.

Следуя этой инструкции, вы сможете использовать обжиматель для закрепления коннекторов на интернет-кабеле с легкостью. Помните, что правильная установка и качественное соединение являются гарантией надежной передачи интернет-сигнала.

Получите онлайн ответы от профессионалов

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

Обжим витой пары: схемы и порядок работы

Конец кабеля должен быть точно срезан, чтобы все проводники надежно соединялись с устройствами, и передавали связь без помех. Как раз создание этого среза с установлением на ней специальной вилки (коннектора) и называется – « обжим витой пары ».

Цветовая схема – это универсальный стандарт для организации локальных сетей. Для стандарта RJ-45 используются схемы 568A и 568В ,

Белый с оранжевым — Оранжевый – Белый с зеленым — Синий – Белый с синим — Зеленый – Белый с коричневым — Коричневый.

Белый с зеленым – Зеленый – Белый с оранжевым — Синий – Белый с синим — Оранжевый – Белый с коричневым — Коричневый

Как называется инструмент для обжима интернет кабеля: полный обзор и рекомендации

Обычно инструмент для обжима кабеля состоит из двух частей – корпуса и матрицы. Корпус обычно имеет ручки для удобства использования. Матрица – это часть инструмента, которая применяется для обжима кабеля. Она имеет форму, которая соответствует форме разъема, к которому кабель будет подключен.

Для использования инструмента для обжима кабеля необходимо сначала подготовить кабель. Это включает удаление изоляции с конца кабеля и расположение контактов в нужном порядке. Затем кабель помещается в матрицу инструмента, а ручки сжимаются, чтобы создать соединение между кабелем и разъемом.

При выборе инструмента для обжима кабеля следует обратить внимание на его качество. Хороший инструмент должен быть изготовлен из качественных материалов и иметь надежный механизм. Также важно выбрать инструмент, который подходит для конкретного типа кабеля, который вы собираетесь обжимать.

Инструмент для обжима кабеля – это необходимый инструмент для всех, кто работает с кабелями. Он позволяет создавать качественные и надежные соединения между кабелем и разъемом, что в свою очередь обеспечивает стабильную работу вашей сети.

Существует две схемы распиновки кабеля – прямой обжим и перекрёстный.

Что такое обжим витой пары и как его делать

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

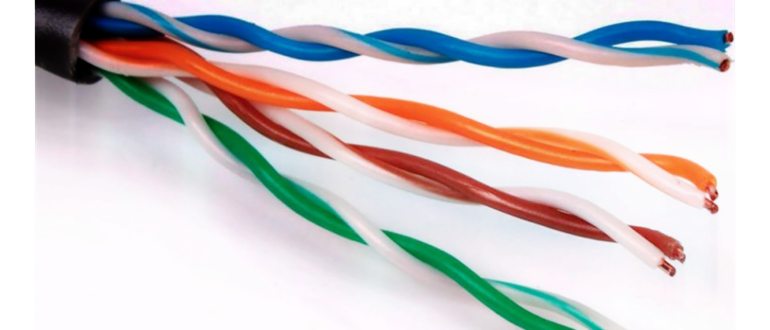

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип , используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Правильный порядок обжатия LAN-кабеля

1 Этап . Отрезаем нужную длину сетевого кабеля и удаляем самый верхний слой изоляции на расстоянии 2-3 сантиметра от края. При этом жилы проводников зачищать не нужно. Так с ними будет удобнее работать при распределении проводов по цветам.

3 этап. Аккуратно вставьте кабель в коннектор, одновременно следя за тем, чтобы все жилы по цветам попали в свою ячейку и дошли до края.

4 этап. Обжимаем витую пару с коннектором с помощью кримпера и проверяем корректность соединения LAN-тестером .

Выбор схемы распиновки проводов

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Для низкоскоростных сетей могут использоваться 8-пиновые (8-гнездовые) штекеры с подключением четырех проводов. Для этого важно знать, какие контакты должны быть задействованы. Используются 1 и 2, 3 и 6 гнезда. Берутся любые две пары, но важно, чтобы подключение было одинаковым на обоих концах, например:

Вариант №4 – 4-проводный кроссовер

Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.

Предупреждение! Остальные две пары кабеля нельзя использовать для других подключений, так как будет нарушен контакт между жилами, из-за чего появятся помехи. Прямое подключение может потребоваться для старых электронных устройств или домашней низкоскоростной сети.
