Современная жизнь невозможна без доступа к интернету. Интернет-кабель является основными частями инфраструктуры для передачи сигнала в сети. Однако, чтобы использовать интернет, вам необходимо правильно подключить его к компьютеру. Для этого используется специальное гнездо, через которое происходит передача сигнала между компьютером и интернет-провайдером. Но что такое гнездо для интернет-кабеля и как его правильно называть? В этой статье мы рассмотрим основные аспекты его работы и называния.
Гнездо для интернет-кабеля — это разъем, предназначенный для подключения сетевого кабеля компьютера к интернет-провайдеру или другому сетевому оборудованию. Оно позволяет передавать сигналы между устройствами и обеспечивает надежное и стабильное подключение к интернету. Гнездо может иметь различный тип разъема или интерфейса в зависимости от используемого стандарта или типа сетевого кабеля.
Примеры популярных типов гнезд для интернет-кабеля включают RJ-45 для использования с Ethernet-кабелями и F-тип разъем для подключения кабеля к спутниковому или кабельному телевидению.
Кроме того, гнезда для интернет-кабеля могут быть установлены на различных устройствах, включая модемы, роутеры, коммутаторы и компьютеры. Их размещение может быть разным, в том числе в стене, на задней панели компьютера или на предмете мебели. Гнезда обычно обозначены символом Ethernet или сеть и часто имеют специальную цветовую кодировку для обозначения скорости передачи данных.
Что такое гнездо для интернет-кабеля?
Гнездо для интернет-кабеля, также известное как сетевое гнездо или RJ-45 гнездо, это разъем, который используется для подключения сетевого кабеля к компьютеру или другому устройству, поддерживающему сетевое подключение.
Гнездо для интернет-кабеля обычно имеет вид прямоугольного разъема с восемью контактами. Оно позволяет передавать данные по сети и подключать компьютеры и другие устройства к интернету или локальной сети.
Интернет-кабель подключается к гнезду с помощью выемки или зажима, которые фиксируют кабель и обеспечивают надежное соединение.
Гнезда для интернет-кабеля обычно используются в сетевых коммутаторах, маршрутизаторах, компьютерах, ноутбуках и других устройствах. Они позволяют передавать данные с высокой скоростью и обеспечивают стабильное сетевое подключение.
Определение и функции гнезда
Гнездо (tакже известное как разъем) — это специальное устройство, предназначенное для подключения и разъединения кабелей, проводов или других электронных компонентов в различных устройствах. В контексте интернет-кабелей, гнездо представляет собой точку подключения, где кабель может быть вставлен для обеспечения интернет-соединения.
Функции гнезда для интернет-кабеля включают:
- Обеспечение физического подключения интернет-кабеля к устройству (например, компьютеру или маршрутизатору).
- Предоставление стабильного и надежного соединения между кабелем и устройством.
- Обеспечение передачи сигнала данных по проводному соединению.
- Упрощение процесса подключения и разъединения кабеля.
- Предотвращение повреждений и обеспечение безопасности соединения кабеля.
Гнезда для интернет-кабеля могут иметь различные типы и стандарты для подключения, такие как RJ-45 или coaxial (коаксиальное) гнезда. Они могут быть установлены в разных устройствах, включая компьютеры, маршрутизаторы, модемы, телевизоры и другие электронные устройства.
Важно отметить, что гнездо для интернет-кабеля должно соответствовать стандартам и требованиям соединяемых устройств, чтобы обеспечить правильное функционирование и совместимость.
Как правильно называть гнездо для интернет-кабеля
Когда речь заходит о гнездах для подключения интернет-кабеля, могут возникнуть некоторые недоразумения в том, как их правильно называть. Существует несколько распространенных терминов, которые используются для обозначения гнезд для интернет-кабеля:
- RJ45 разъем: Это наиболее распространенный и правильный термин, используемый для обозначения гнезд для интернет-кабеля. RJ45 разъем представляет собой стандартное соединение, используемое для подключения Ethernet-кабелей к сетевым устройствам, таким как компьютеры, маршрутизаторы и коммутаторы.
- Сетевое гнездо: Этот термин также используется для обозначения гнезд для интернет-кабеля. Он подразумевает собой физическое место, куда подключается Ethernet-кабель для получения доступа к сети.
- Интернет-гнездо: Этот термин часто используется в бытовой технике и означает гнездо, используемое для подключения устройств к Интернету. Однако он также может относиться к гнездам для интернет-кабеля.
В заключение, несмотря на различные термины, которые могут использоваться для обозначения гнезд для интернет-кабеля, наиболее правильным и распространенным термином является «RJ45 разъем». Это стандартное соединение, которое позволяет подключить Ethernet-кабель к сетевому устройству и получить доступ к сети.
| Термин | Описание |
|---|---|
| RJ45 разъем | Стандартное соединение для подключения Ethernet-кабелей |
| Сетевое гнездо | Физическое место для подключения Ethernet-кабеля |
| Интернет-гнездо | Гнездо для подключения устройств к Интернету или Ethernet-кабелю |
Корректные термины для гнезда
Гнездо для интернет-кабеля – это разъем, который используется для подключения сетевого кабеля к сетевому устройству или компьютеру. Наиболее правильные и распространенные термины для обозначения гнезда включают:
- Разъем RJ-45: RJ-45 — это национальный стандарт разъема, который часто используется для подключения кабелей Ethernet. Он имеет восемь контактов и используется для передачи данных.
- Сетевой разъем: этот термин общий и может относиться к различным типам разъемов, используемых для сетевого подключения. Он может охватывать разъемы RJ-45, RJ-11 и другие.
- Порт Ethernet: порт Ethernet — это физический интерфейс на устройстве, который предназначен для подключения Ethernet-кабеля. Порты Ethernet могут быть различного типа, таких как 10/100/1000BASE-T.
- Гнездо сетевого кабеля: это общий термин для описания места подключения кабеля к устройству. Он может быть использован для обозначения как разъема RJ-45, так и других типов разъемов.
В общем, терминология может немного варьироваться в зависимости от контекста и специфики устройства или сети, но вышеуказанные термины являются наиболее широко используемыми и корректными при обсуждении гнезд для интернет-кабелей.
Оказываем взаимную помощь и поддержку!
Инструменты, которые потребуются для обжимки
- Первым делом подготовьте несколько коннекторов формата RJ 45. Лучше взять сразу несколько, потому что делать обжим без кримпера (специальный инструмент, предназначенный для работы с интернет-кабелями) очень трудно и не факт, что процесс завершится успешно с первого раза.
- Сам кримпер или, как его еще называют «обжимник». Они также бывают разных видов: для коннекторов определенного типа, или же многофункциональные, которые подойдут для любых типов контактных разъемов.
- По желанию можете приобрести соответствующие резиновые насадки, которые одеваются поверх коннектора и защищают провод от перегиба. Кроме того, они не позволяют проводу выскакивать из гнезда.
Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.
Прямая распиновка, маркируется как 568В
Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.
Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.
Что понадобится для опрессовки витой пары
Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:
На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).
Обычно техника прямо проходящего кабеля используется для соединения:
Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:
Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:
| Левый конец кабеля | Правый конец кабеля |
| 1) Бело-оранжевая | 1) Бело-оранжевая |
| 2) Оранжевая | 2) Оранжевая |
| 3) Бело-зелёная | 3) Бело-зелёная |
| 4) Голубая | 4) Голубая |
| 5) Бело-голубая | 5) Бело-голубая |
| 6) Зелёная | 6) Зелёная |
| 7) Бело-коричневая (бело-красная) | 7) Бело-коричневая (бело-красная) |
| 8) Коричневая (красная) | 8) Коричневая (красная) |
Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:
| Левый конец кабеля | Правый конец кабеля |
| 1) Бело-оранжевая | 1) Бело-зелёная |
| 2) Оранжевая | 2) Зелёная |
| 3) Бело-зелёная | 3) Бело-оранжевая |
| 4) Голубая | 4) Голубая |
| 5) Бело-голубая | 5) Бело-голубая |
| 6) Зелёная | 6) Оранжевая |
| 7) Бело-коричневая (бело-красная) | 7) Бело-коричневая (бело-красная) |
| 8) Коричневая (красная) | 8) Коричневая (красная) |
Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в комментариях ниже – это будет не только полезно, но и интересно нашим читателям.
Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с
Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.
Интернет сети. Кликабельно.
Вариант №4 – 4-проводный кроссовер
Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.
Как подключить собственный кабель RJ-45 Ethernet

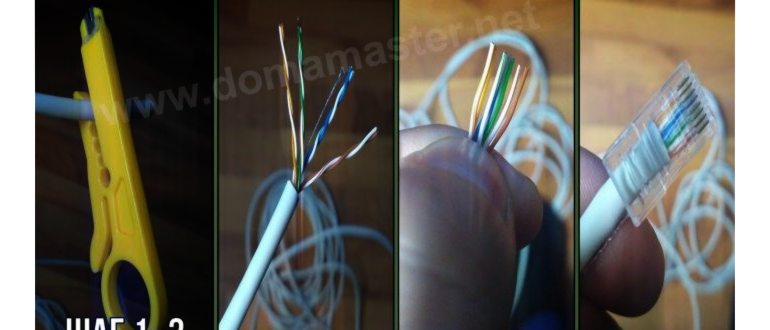

Интернет-кабель прост в подключении. У вас должно быть несколько разъемов RJ-45, кабель UTP, обжимной модуль Rj-45 и прямые руки. Кабель, разъемы и обжим для соединителя доступны в местном компьютерном магазине или в большинстве электрических центров.
Внутри интернет-кабеля есть 8 проводов с цветовой кодировкой. Они скручены в 4 пары проводов. Один провод в паре однотонного цвета, а другой в основном белый с цветной полосой. Начните с одного конца и снимите оболочку кабеля (около 2-3 см) с помощью съемника или ножа. Изоляция проводов кабеля должна оставаться неповрежденной!
Раскрутите пары и выровняйте провода в правильном порядке (см. Схему контактов EIA/TIA 568B или EIA/TIA 568A выше). Выровняйте провода и обрежьте концы проводов, оставляя примерно 12-14 мм длины провода.
Удерживая разъем RJ-45 (зажим), осторожно вставьте провода в разъем. Каждый провод должен быть вставлен как можно глубже (к передней части коннектора RJ45).
Проверьте порядок проводов еще раз. Аккуратно держите провод и надежно обожмите RJ-45 модульным обжимным соединителем.
Повторите вышеуказанное для второго разъема RJ45 на другом конце кабеля.
Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.
Прямой обжим с 4 жильной витой пары (двухпарный провод)
Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.
Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.
Вариант №3 – прямой 4-проводниковый кабель
Для низкоскоростных сетей могут использоваться 8-пиновые (8-гнездовые) штекеры с подключением четырех проводов. Для этого важно знать, какие контакты должны быть задействованы. Используются 1 и 2, 3 и 6 гнезда. Берутся любые две пары, но важно, чтобы подключение было одинаковым на обоих концах, например:
Предупреждение! Остальные две пары кабеля нельзя использовать для других подключений, так как будет нарушен контакт между жилами, из-за чего появятся помехи. Прямое подключение может потребоваться для старых электронных устройств или домашней низкоскоростной сети.

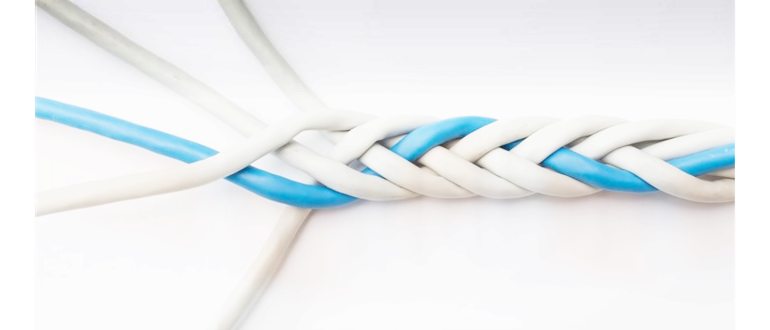

Типы интернет-кабелей «витая пара»
Название витая пара произошло не случайно и напрямую связано с устройством кабеля. Если со шнура снять защитный полимер, то вы увидите несколько пар мелких проводов скрученных друг с другом спиральным образом.
Количество и цвет маленьких проводов зависят от типа кабеля. Они классифицируются по степени защиты, пропускной способности и количеству жил.
- UTP — самый распространенный тип кабелей, который используется в большинстве домашних сетей. Отличительная особенность — низкий уровень защиты без экранирования.
- FTP — в производстве таких кабелей применяется так называемое фольгирование, которое защищает шнур не только от внешних механических воздействий, но и от силовых помех других линий.
- STP — самый надежный вариант из всех. В производстве также применяется фольгирование, но не только самого наружного слоя, но и каждого маленького проводка в отдельности. Разумеется, такие кабели самые дорогие. Не предназначены для домашнего использования и подходят для крупных узловых сетей с множеством источников силовых помех.
Кабели могут быть 1-жильными и многожильными. Первые плохо поддаются деформации, но имеют высокий показатель стабильности сигнала. Вторые более эластичные, но работать с ними значительно сложнее. Чаще всего пользователей интересует, как обжать интернет кабель в 8 жил.
Также шнуры различаются по типу пропускной способности. Основные наименования: CAT5, CAT5e, CAT6, CAT6a. На оплетке каждого кабеля можно найти соответствующее обозначение.
