Нелегкая задача выбора антенны обычно сводится к компромиссному решению, когда при хронической нехватке средств, требуется обеспечить гигантскую дальность связи. Но кроме выбора и приобретения антенны, не менее (а то и более) важной задачей является ее правильная установка и настройка. Нелегкая задача выбора антенны обычно сводится к компромиссному решению, когда при хронической нехватке средств, требуется обеспечить гигантскую дальность связи. При всей заманчивости преобразования автомобиля в НЛО, эффективность подобных чудес техники редко превышает обычный кусок провода.
Основы радиочастотного планирования применительно к Wi-Fi Cisco
Данная статья сфокусирована на описании основных величинах и понятиях, которые требуется знать при проектировании радиосети и настройке беспроводного оборудования Wi-Fi. Настройка оборудования и рекомендации приведены на примере точек доступа серии 1600, 2600, 3600, а так же контроллера 2504.
Для беспроводных сетей Wi-Fi определено 2 диапазона:
Каждый диапазон имеет свои характеристики. Так, диапазон 5 ГГц имеет меньшую площадь покрытия, но при этом большую пропускную способность по сравнению с 2.4 ГГц. В разных странах есть свои ограничения на использования частотного спектра и мощность передатчика. Так появились разные регуляторные домены. Вот основные из них:
| Домен | Страны | Диапазон 2.4 ГГц |
| FCC | Америка, Австралия, Новая Зеландия, части Азии и пр.). | 11 каналов |
| ETSI (EMEA) | Россия, Европа, Восток, Африка, части Азии и пр.) | 13 каналов (их них 3 не перекрывающихся канала: 1,6,11) |
| MKK | Япония | 14 каналов |
У производителя есть обязанность производить продукцию, подходящую под законодательство разных стран, то есть сертификацию в определенных регуляторных доменах.
1.Полоса 5150-5250 МГц имеет следующие каналы:
2. Полоса 5250-5350 МГц имеет следующие каналы:
3. Полоса 5650-5825 МГц имеет следующие каналы:
Как коэффициент усиления антенны влияет на радиус приема FPV | RCDetails Blog
- Выбор типа сети (передача данных, голоса или позиционирование)
- Плотность пользователей
- Требования к покрытию и скорости передачи данных
- Особенности клиентских устройств (мощности передатчика, поддерживаемые диапазоны и каналы, поддерживаемые скорости передачи данных)
- Требования к безопасности сети
Основные термины и величины
дБ (dB). Децибел – это логарифмическое отношение сигнала к условной единице. Например, в таблице ниже происходит сравнение с 1 Вт
дБм (dBm). Децибел милиВатт – это логарифмическое отношение сигнала к 1 мВт
При увеличении мощности на 9 дБм зона покрытия для помещения увеличивается примерно в 2 раза. Соответственно, при уменьшении мощности на 9 дБм – уменьшается примерно в 2 раза.
дБи (dBi). Единица измерения усиления антенн относительно «эталонной» антенны. За такую эталонную антенну принят так называемый изотропный излучатель – идеальная антенна, диаграмма направленности которой представляет собой сферу, коэффициент усиления которой равен единице и КПД которой равен 100%.
Суммарная излучаемая мощность равняется сумме мощности передатчика и усиления антенны.
Отсюда возникает ответ на один из интересующих многих вопрос: почему Cisco Systems поставляет точки доступа в Россию с ограничением мощности в 18 дБм (63мВт). Ответ заключается вот в чем. Коэффициент усиления антенн варьируется от 2 (у встроенных антенн) до 6 дБи (у направленных внешних антенн). То есть результирующая выходная мощность будет от 20 дБм (100мВт) до 24дБм (250мВт).
Помимо мощности передатчика, в дБм так же измеряется и чувствительность приемника, значения будут отрицательными числами. Чувствительность приемника – это минимальный уровень сигнала, при котором связь будет еще установлена на минимальной скорости.
где PdBm — мощность передатчика в dBm (ниже в таблице перевод из мВт).
GdBi — коэффициент усиления антенны в dBi. А вот Игорь Лукашев считает, что три квадрата оправдывали себя для любительского радиоприема на коротких волнах, но совершенно не интересны для телевидения. Мощность передатчика определяет энергетику радиотракта и напрямую влияет на радиус действия точки доступа чем более мощный луч, тем дальше он бьет.
Коэффициент Усиления Антенны 5 Dbi

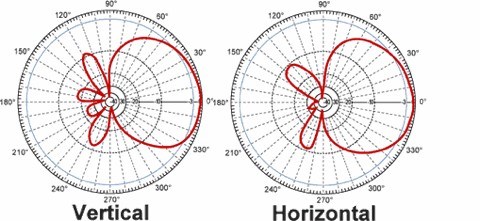

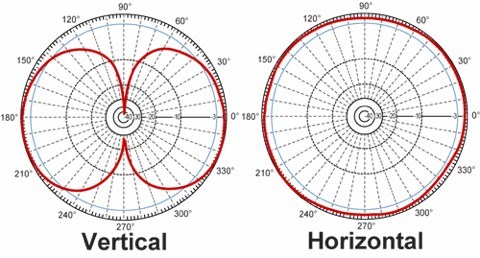

Направленность антенны – относительная величина показывающая, на сколько коэффициент усиления антенны в одном направлении больше, чем в другом. Направленность антенны отображают на специальном графике, называемом диаграммой направленности.
Очевидно, что стационарные антенны предназначены для использования со стационарными или базовыми радиостанциями. Как правило, стационарным антеннам присущи большие габариты и масса, высокий коэффициент усиления, выраженная направленность. Применительно к подвижной связи, стационарные антенны можно условно разделить на два класса: ненаправленные и направленные.
Ненаправленные антенны (иногда говорят всенаправленные или с круговой диаграммой направленности) получили наибольшее распространение благодаря своей универсальности и относительно низкой цены. Они используются при организации систем связи с широкой зоной охвата по форме приближенной к кругу.
Ненаправленные антенны используются при построении систем связи в городах, на крупных промышленных объектах и т.д. – везде, где необходимо охватить радиосвязью как можно большие площади, а направление на абонентские радиостанции непостоянно (подвижные абоненты).
Для достижения более высоко результата (дальность и качество связи), можно рекомендовать применение эффективных (дорогостоящих) стационарных антенн с большим коэффициентом усиления. Например, многоэлементную фазированную антенную решетку (ФАР).
Для достижения большего коэффициента усиления возможно применение сдвоенных направленных антенн, включенных параллельно. Кстати, комбинация из нескольких (обычно двух) антенн может повысить качество связи и в случае ненаправленных антенн.
Направленная антенна РС457N фирмы Cushcraft
Нелегкая задача выбора антенны обычно сводится к компромиссному решению, когда при хронической нехватке средств, требуется обеспечить гигантскую дальность связи. Но кроме выбора и приобретения антенны, не менее (а то и более) важной задачей является ее правильная установка и настройка.
При кажущейся простоте процесса, установка антенны является достаточно сложной задачей, так как при этом решаются такие вопросы, как обеспечение необходимой прочности конструкции, уменьшение взаимного влияния между антеннами разных каналов и других систем, обеспечение заданной диаграммы направленности.
Многоканальные системы и системы с дуплексным частотным разносом
Увеличение дуплексного и межканального частотного разноса
Метод позволяет уменьшить влияние, но не избавляет от него полностью. Недостатки: трудности с получением требуемых номиналов частот (особенно при построении многоканальных систем); ограничения, накладываемые оборудованием (зачастую дуплексный разнос ограничен 20 МГц) и рабочей полосой антенны.
Стоимость многовходовых комбайнеров и многоканальных приемных распределительных панелей соизмерима с ценой ретрансляционного оборудования, а из-за высокой трудоемкости их изготовления может потребоваться довольно много времени на исполнение заказа. Обычно многоканальное фильтрующее оборудование изготавливается индивидуально, т.е. на конкретные номиналы и заданный разнос частот.
