Видим, что раздел /dev/sda1 на нашей флешке удачно примонтировался в /overlay , и теперь нам доступно почти 8Гб свободного места!
Теперь можно смело доустанавливать все необходимые нам пакеты.
Русифицируем веб-интерфейс (Luci): Если в процессе настройки что-то пошло не так, например, при попытке установить какой либо пакет, заняли всё свободное место в памяти роутера и теперь не получается его освободить, то можно восстановить системные настройки по умолчанию командой. Не секрет, что для организации любой беспроводной локальной сети необходим не простой маршрутизатор, а маршрутизатор с Wi-Fi-модулем.
OSBoy notes.
OpenWrt поддерживает довольно внушительный список устройств, в данной же статье речь пойдёт о роутере TP-Link TL-MR3020.
ВНИМАНИЕ! Поверх фирменного ПО роутера можно прошивать только версии factory! Версии sysupgrade шить нельзя!
Итак, указываем в вэб-интерфейсе ранее скачанный файл прошивки и запускаем процесс. Через несколько минут роутер перезагрузится, после чего можем зайти на него по адресу: 192.168.1.1 через вэб-интерфейс (luci) либо по telnet. Доступа к устройству по ssh изначально нет — он появится после того, как мы зададим пароль для root:
Далее нужно настроить доступ в интернет — для возможности установить необходимые пакеты ПО через встроенный в OpenWrt менеджер пакетов opkg:
У меня TP-Link TL-MR3020 не используется, как, собственно, роутер. Он подключен к домашней сети и к интернету через другой, основной роутер и получает IP адрес по dhcp (жестко привязанный к MAC-адресу), поэтому меняем соответствующим образом настройки сетевого интерфейса:
Перенос корня на USB накопитель (Extroot)
Так как встроенная память роутера, доступная для установки пакетов, нещадно мала, нам потребуется сразу же перенести систему на внешний USB флеш- или жесткий диск. Для этого устанавливаем необходимые модули ядра:
Остальные необходимые пакеты установятся по зависимостям.
Затем подготовим раздел на внешнем USB-накопителе (или несколько разделов, в соответствии с нашими потребностями). Если позволяет свободное место в памяти роутера, то можно установить необходимые утилиты для работы с файловыми системами:
Или же можно разметить диск любым доступным способом, например на компьютере с ОС Linux.
В данном случае я использую 8Гб флешку, на которой создал всего один раздел ext4. От раздела подкачки (swap) я решил отказаться ввиду сильно ограниченного количества циклов перезаписи флеш-накопителей.
Подключаем флешку к роутеру и проверяем, что она определилась системой:
Есть два варианта переноса системы на внешний носитель: перенос собственно корня, либо перенос каталога /overlay , в котором сохраняются все изменения относительно базового образа системы, который хранится в памяти устройства в режиме только для чтения. Я пробовал оба варианта — оба нормально работают, но в итоге остановился на втором, т.е. перенос /overlay .
Копируем /overlay на флешку:
mkdir /mnt/sda1
mount -t ext4 /dev/sda1 /mnt/sda1
tar -C /overlay -cvf — . | tar -C /mnt/sda1 -xf —
umount /mnt/sda1
После этого правим файл /etc/config/fstab для загрузки с флешки:
config mount
option target /overlay
option device /dev/sda1
option fstype ext4
option options rw,sync
option enabled 1
option enabled_fsck 0
# config swap
# option device /dev/sda2
# option enabled 1
В разных версиях OpenWrt формат файла fstab немного отличается.
Когда всё готово, сохраняем изменения и перезагружаем роутер.
Теперь можно проверить, что у нас получилось:
Сетевой выручатель. 3G-маршрутизатор TP-LINK TL-MR3020 | KV. by

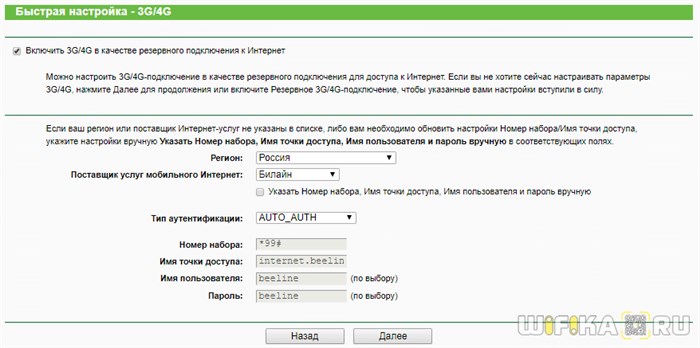

Стоимость маршрутизатора всего 25 у.е. Это совсем не много, учитывая, что взамен вы получаете возможность организовать свою мобильную точку доступа в любом месте через 3G, Wi-Fi или Ethernet подключение. У нас здесь есть несколько вариантов работы роутера, причем TL-MR3020 может выбирать, использовать порт WAN, то есть кабельное подключение, или же модем для получения лучшего интернета. При настройке доступа к 3G 4G сетям подключить USB-модем, и, если нужно, кабелем соединить разъемы LAN на корпусах маршрутизатора и компьютера.
Технические характеристики

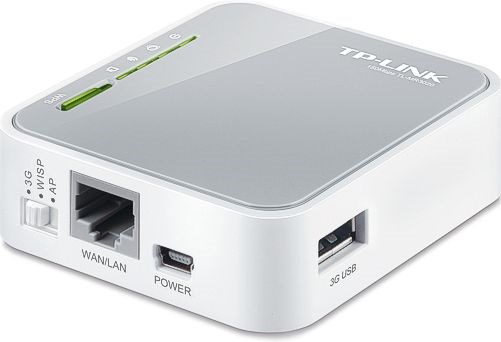

Интерфейсы: 1 порт WAN/LAN 10/100 Мбит/с, порт USB 2.0 для модема 3G, порт Mini USB для блока питания
Стандарты беспроводных сетей: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Режимы работы: маршрутизатор 3G, портативная точка доступа (AP), маршрутизатор-клиент WISP
Защита беспроводной сети: 64/128-битное шифрование WEP, WPA-PSK/WPA2-PSK, фильтрация MAC-адресов по беспроводному подключению
Возможности программного обеспечения: DHCP-сервер, список клиентов DHCP, резервирование адресов
Перенаправление портов: виртуальный сервер, Port Triggering, DMZ, UPnP
Контроль доступа: родительский контроль, список узлов, доступ по расписанию, управление правилами
Безопасность: межсетевой экран, фильтрация по MAC-адресам, защита от DoS-атак
Обзор компактного маршрутизатора TP-LINK TL-MR3020
Не секрет, что для организации любой беспроводной локальной сети необходим не простой маршрутизатор, а маршрутизатор с Wi-Fi-модулем. На сегодняшнем рынке таких устройств довольно много, однако, как правило, они имеют довольно узкую специализацию. Основные же настройки и управление устройством традиционно осуществляются с помощью программного интерфейса, доступ к которому можно получить в любом интернет-браузере. Но, если у вас тариф с лимитным трафиком, то нужно понимать, что несколько устройств будут быстрее использовать лимитный трафик.
Установка и подключение
Перед настройкой соединения маршрутизатор TP-Link TL-MR3020 нужно правильно разместить. Если он будет подключен к компьютеру Ethernet-кабелем, его устанавливают поблизости от системного блока. При настройке беспроводного соединения роутер лучше разместить так, чтобы во всех комнатах был одинаковый прием сигнала.

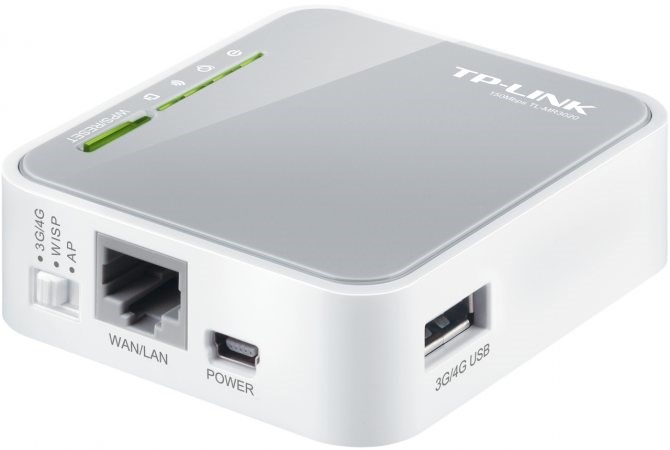

После установки необходимо выбрать переключателем нужный режим работы. При настройке доступа к 3G/4G сетям подключить USB-модем, и, если нужно, кабелем соединить разъемы LAN на корпусах маршрутизатора и компьютера. Если выполняется проводное подключение к провайдеру, вставить Ethernet-кабель в разъем LAN роутера.
USB-кабель, идущий в комплекте, подсоединить к порту mini USB на корпусе маршрутизатора. Другой конец кабеля подключить к USB-порту на компьютере или ноутбуке, к сетевому адаптеру или Power Bank. Включить устройство.
Роутер TP-Link с Поддержкой 4G Модема — Как Зайти в Админ Панель 192.168.0.254?
- поддержка более чем 120 моделей USB-модемов;
- высокий уровень безопасности благодаря поддержке WPA/WPA2;
- быстрая настройка по технологии WPS;
- процессор 300 мегагерц и 32 мегабайта ОЗУ.
