Современные компьютеры часто снабжены различными портами для подключения внешних устройств. Один из наиболее распространенных и универсальных портов — это USB (Universal Serial Bus). Благодаря своей простоте и доступности, порт USB позволяет подключать различные устройства к компьютеру без необходимости покупки специальных адаптеров или кабелей.

Принцип работы порта USB основан на передаче данных по последовательному интерфейсу, что позволяет ему быть совместимым с большинством устройств. Именно благодаря такому простому принципу, порт USB может использоваться для подключения к компьютеру таких устройств, как мышки, клавиатуры, принтеры, наушники, флеш-накопители и многие другие.

Функции порта USB также очень разнообразны. Он может быть используется для передачи данных, зарядки устройств, аудиовыхода и подключения к интернету. Кроме того, с помощью некоторых специальных адаптеров, порт USB может выполнять и другие функции, такие как подключение внешнего жесткого диска или камеры, а также управление освещением или системой видеонаблюдения.

Принципы работы порта USB в компьютере

Универсальная последовательная шина (USB) – это стандартный интерфейс, который позволяет обмениваться данными между различными устройствами и компьютером. Он является одним из наиболее распространенных способов подключения периферийных устройств к компьютеру.

Основная идея за USB заключается в простоте и удобстве использования. Порт USB позволяет подключать устройства «горячей замены», то есть подключать или отключать устройства во время работы компьютера без перезагрузки. Каждый порт USB на компьютере имеет свой контроллер, который управляет передачей данных.

USB применяет принцип «хост-устройство». Компьютер является хостом, который управляет всем процессом передачи данных, а подключенные устройства выступают в роли устройств. Хост и устройства обмениваются информацией через специальные протоколы, которые определяют порядок передачи данных и команд.

При подключении устройства к порту USB, происходит инициализация соединения. Компьютер определяет тип устройства и устанавливает связь. Для этого используется процесс, называемый «распознаванием устройств». Каждое устройство USB имеет свой идентификатор, которым оно представляется компьютеру. После распознавания устройства, оно получает свой адрес и начинает обмен данными с компьютером.

Порт USB может поддерживать несколько устройств, которые могут быть объединены в так называемую «USB-цепочку». Для этого используются специальные концентраторы (хабы). Каждый концентратор имеет свой собственный адрес и может подключать к себе другие устройства. Концентраторы могут быть соединены в цепочку, что позволяет подключать большое количество устройств через ограниченное количество портов USB на компьютере.

USB обеспечивает высокую скорость передачи данных. Скорость передачи определяется версией USB. Существуют несколько версий USB, таких как USB 1.0, USB 2.0, USB 3.0 и USB 3.1. Каждая новая версия обеспечивает более высокую скорость передачи данных, что позволяет более быстро передавать файлы и обмениваться информацией с подключенными устройствами.

На порту USB можно подключать различные устройства: флешки, манипуляторы, клавиатуры, принтеры и другие периферийные устройства. Они могут работать одновременно, обмениваясь информацией с компьютером. С помощью порта USB также можно питать некоторые устройства, которые получают энергию от компьютера, например, мобильные телефоны или наушники.

Основные принципы передачи данных

Порт USB (Universal Serial Bus) является одним из наиболее распространенных интерфейсов для подключения различных устройств к компьютеру. Основной функцией порта USB является передача данных между компьютером и подключенным устройством.

Передача данных по USB осуществляется с помощью последовательной передачи битов. Данные передаются в виде электрических сигналов, которые представляют двоичные значения: 0 и 1.

USB использует принцип дуплексной передачи данных, что означает, что одновременно могут передаваться данные в обоих направлениях — от компьютера к устройству (передача данных «вниз») и от устройства к компьютеру (передача данных «вверх»).

Для передачи данных по USB используется четыре провода: два для передачи данных и два для питания. В проводах для передачи данных используется метод дифференциальной передачи, при котором значения данных кодируются разницей напряжений. Это позволяет уменьшить возможные помехи и обеспечить более надежную передачу данных.

Для облегчения подключения и отключения устройств USB использует горячую замену (hot swapping). Это означает, что устройства можно подключать и отключать без необходимости выключения компьютера. USB также поддерживает переменную скорость передачи данных, что позволяет использовать разные устройства с разной пропускной способностью.

Порт USB также поддерживает работу с несколькими устройствами с помощью распределения доступа к шине USB. Компьютер может работать с несколькими устройствами одновременно, предоставляя им доступ к шине на базе протокола USB.

Выводящие устройства, такие как принтеры или мониторы, могут отправлять данные на компьютер, а вводящие устройства, такие как клавиатуры и мыши, могут отправлять данные с компьютера. Таким образом, порт USB обеспечивает взаимодействие компьютера с различными устройствами.

В целом, передача данных по USB основывается на передаче битов в последовательном формате, используя дифференциальную передачу сигналов и принцип дуплексной передачи данных.

Функции порта USB

Порт USB является одним из наиболее распространенных и универсальных интерфейсов подключения устройств к компьютеру. Он обеспечивает множество функций, которые делают его незаменимым для работы и обмена данными с различными устройствами.

Вот основные функции порта USB:

• Подключение периферийных устройств: Самая основная функция порта USB — это подключение различных устройств к компьютеру. Это могут быть мыши, клавиатуры, принтеры, сканеры, флэш-накопители, жесткие диски, камеры и многое другое.
• Питание устройств: USB порт способен обеспечивать электропитание для некоторых устройств, таких как зарядные устройства для мобильных телефонов, планшетов и других гаджетов.
• Передача данных: USB порт позволяет передавать данные между компьютером и подключенными устройствами. Максимальная скорость передачи данных зависит от версии USB и составляет до 10 Гбит/с для USB 3.1.
• Подключение внешних дисплеев: Одна из дополнительных функций порта USB — подключение внешних дисплеев. Поддержка этой функции зависит от версии USB и наличия необходимых драйверов.
• Подключение аудиоустройств: Некоторые USB порты могут использоваться для подключения аудиоустройств, таких как наушники или внешние звуковые карты.

Кроме того, современные USB порты могут иметь различные дополнительные функции, такие как быстрая зарядка устройств, передача видео сигнала и т.д. В итоге, порт USB стал неотъемлемой частью компьютера и обеспечивает широкие возможности для подключения и управления различными устройствами.

Преимущества использования порта USB

Порт USB, или Universal Serial Bus (универсальная последовательная шина), является одним из наиболее популярных и широко используемых интерфейсов для подключения устройств к компьютеру. Вот некоторые преимущества использования порта USB:

• Универсальность: Одно из главных преимуществ порта USB заключается в его универсальности. Его можно использовать для подключения различных типов устройств, таких как принтеры, сканеры, флэш-накопители, внешние жесткие диски, клавиатуры, мыши, камеры и многие другие. Это делает его идеальным выбором для подключения разнообразных устройств к компьютеру.
• Простота использования: Порт USB обеспечивает простоту использования. Вам просто нужно вставить конечную часть USB-кабеля в порт на компьютере и подключить другой конец к устройству. В большинстве случаев устройства будут автоматически распознаны и установлены соответствующие драйверы, что значительно упрощает процесс подключения.
• Высокая скорость передачи данных: Порт USB предлагает высокую скорость передачи данных, что позволяет быстро перемещать файлы между устройствами и компьютером. Это особенно полезно при копировании больших файлов или выполнении задач с высокими требованиями к скорости передачи данных.
• Возможность подключения внешнего питания: Некоторые устройства требуют дополнительного питания для своей работы. Порт USB обычно предлагает возможность подключения внешнего питания, что позволяет устройствам работать даже при отсутствии достаточной мощности через USB-порт компьютера.
• Горячее подключение и отключение: Порт USB поддерживает горячее подключение и отключение устройств. Это означает, что вы можете подключать и отключать устройства, даже если компьютер включен, без необходимости перезагрузки. Таким образом, вы можете легко добавлять или удалять устройства по мере необходимости.

В целом, порт USB предлагает ряд преимуществ, делая его важной частью современных компьютерных систем и позволяя пользователям подключать разнообразные устройства с удобством и эффективностью.

Интернет-помощник собрал в данном разделе публикации, чтобы помочь вам найти ответы на любые вопросы, связанные с сотовой связью и мобильными устройствами

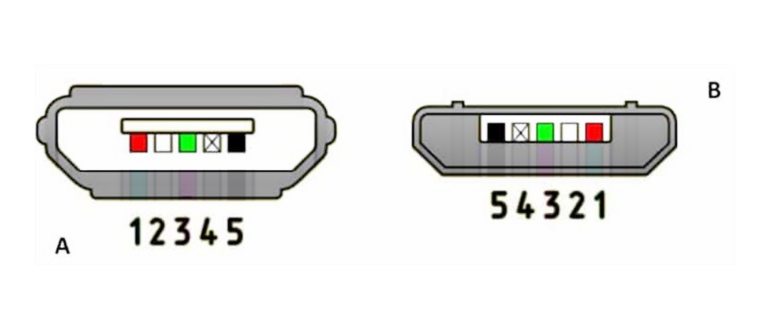

Распайка USB2.0 и USB3.0 по цветам (разъемы micro и mini)

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Вышел новый стандарт USB-C Type 2.1 с поддержкой мощности до 240 Вт⁠ ⁠

Вышла новая спецификация кабеля USB-C Type 2.1. Она позволяет значительно увеличить скорость зарядки между совместимыми устройствами USB-PD. Стандарт поддерживает максимальное напряжение до 48 В, что обеспечивает мощность до 240 Вт при 5 А. До ратификации нового стандарта EPR (Extended Power Range) мощность USB-PD была ограничена 100 Вт (20 В при 5 А).

С точки зрения потребителя стандарт не изменился — устройства USB-C типа 2.1 будут подключаться к портам USB-C типа 2.0 и наоборот. Однако теперь требуется, чтобы контакты A4-A9 и B4-B9 (питание, подача питания и поддержка USB 2.0) не замыкались на землю во время сопряжения разъемов.

Кроме того, кабели стандартного диапазона мощности (SPR) 5 А полностью устаревают и заменяются новыми кабелями EPR. Все полнофункциональные кабели (и кабели, рассчитанные на ток более 3 А) должны иметь электронную маркировку, позволяющую устройствам проверять их на предмет способности передавать ток.

Отраслевая группа USB-IF представила новую спецификацию USB Type-C в мае. Сообщалось, что минимальное рабочее напряжение, которое будет поддерживать новый кабель, составит 53,65 В.

Параметр временного отключения USB-порта

1. Откройте Параметры Windows с помощью комбинации клавиш Win + I.

3. Перейдите в подраздел Питание и спящий режим.

4. Пролистайте страницу вниз и в разделе Сопутствующие параметры откройте Дополнительные параметры питания.

5. Выберите нужную вам схему питания и перейдите в Настройки схемы электропитания.

6. Перейдите в раздел Изменить дополнительные параметры питания.

7. Найдите раздел Параметры USB и разверните его.

8. Теперь откройте подраздел Параметр временного отключения USB-порта.

9. Измените значения параметров От батареи и От сети на Запрещено.

10. Нажмите Применить и ОК, чтобы подтвердить внесенные изменения.

Работая с реестром, важно помнить, что от его состояния напрямую зависит здоровье операционной системы. Никогда и ни при каких обстоятельствах не стоит вносить в него необдуманные изменения. Поэтому, перед тем как приступать к этому способу, настоятельно рекомендуем сделать резервную копию реестра.

1. Откройте утилиту Выполнить путем нажатия клавиш Win + R.

2. В диалоговом окне введите команду regedit и нажмите Enter.

4. Создайте новый Параметр DWORD (32 бита).

6. Щелкните по ключу правой кнопкой мыши и нажмите Изменить.

7. Установите Значение равное 1 и нажмите ОК.

Проверка механических повреждений

Прежде чем приступать к более сложным методикам, рекомендуем обратить внимание на физическое состояние порта. Подключите USB-кабель и аккуратно подвигайте им в разъеме, чтобы установить степень его “разболтанности”. Если вы не знаете стандартную степень плотности гнезда, проверьте сначала в работающем.

Достаточно высокая свобода движений внутри порта говорит о том, что он разболтан и требует замены.

Главное помните, не совершайте резких и сильных движений, поскольку велик риск повредить здоровый порт, так и не найдя реальную причину поломки.

Давайте подробнее остановимся на разнице между USB 3.1 и 3.0. Это последние версии стандарта USB. И все чаще встречаются в современных устройствах. От смартфонов, телевизоров и тв-приставок до компьютеров.

USB 3.1. был так назван, потому что не привнес значительных изменений в сам стандарт, а является развитием 3.0. Поддерживает передачу данных со скоростью до 10 Гбит/с. Часто встречается одновременно с разъемом USB-C. Но это не значит, что если разъем другой, то стандарт USB в устройстве обязательно старше. USB 3.1 запросто поддерживает другие типы разъемов.

Для достижения максимальной скорости передачи данных USB 3.1 и кабели, и устройства должны поддерживать USB 3.1. USB 3.1 также известен как USB 3.1 Gen 2 (10 Гбит/с).

А вот поколение USB 3.0 поддерживает скорость передачи данных только до 5 Гбит/сек. USB 3.0 также известен как USB 3.1 Gen 1 (5 Гбит/с).

Еще раз повторимся, что USB 3.1 обратно совместим с USB 3.0 и USB 2.0 в большинстве случаев. А значит, если у вас флешка с поддержкой USB 3.0 или 3.1, то вы можете ее подключать к компьютеру с USB 2.0. Просто скорость передачи данных будет как у 2.0.

Если монитор с 2.0, то при подключении к 3.1 он будет работать на уровне 2.0.

Что такое USB?

Для начала узнаем про наиболее важные различия между USB 1.0, USB 2.0 и USB 3.0. Самый первый стандарт USB считается устаревшим и нигде в новых устройствах не используется. Но мы, все равно, про него расскажем.

Голубой цвет, значит USB 3.0 или 3.1

Типы разъемов USB и коннекторов на связаны с поколением USB. Разработчики старались, чтобы более современный стандарт был совместим с более старым. Единственное, разницу между USB 1.0, 2.0 и 3.0 можно определить по цвету

Если посмотреть на цвет пластика внутри гнезда или коннектора, то вы увидите, что у USB 1.0 белый цвет, у USB 2.0 – черный, а в USB 3.0 – синий. Иногда в USB-накопителе можно увидеть пластик красного цвета. Это означает, что он всегда будет активен, независимо от того, находится ли он в режиме ожидания или в спящем режиме.

Главный вывод: разъемы и коннекторы у USB разных поколений в 99% случаев одинаковые! Только с поколением USB 3.1 появились некоторые дополнительные гнезда и коннекторы. Но они редкость и о них чуть ниже.
